schmutzungskontrolle, Brandschutzalarm usw. Alle Störungssignale werden seriell an die Klemmen „GNG – Alarm" angeschlossen.

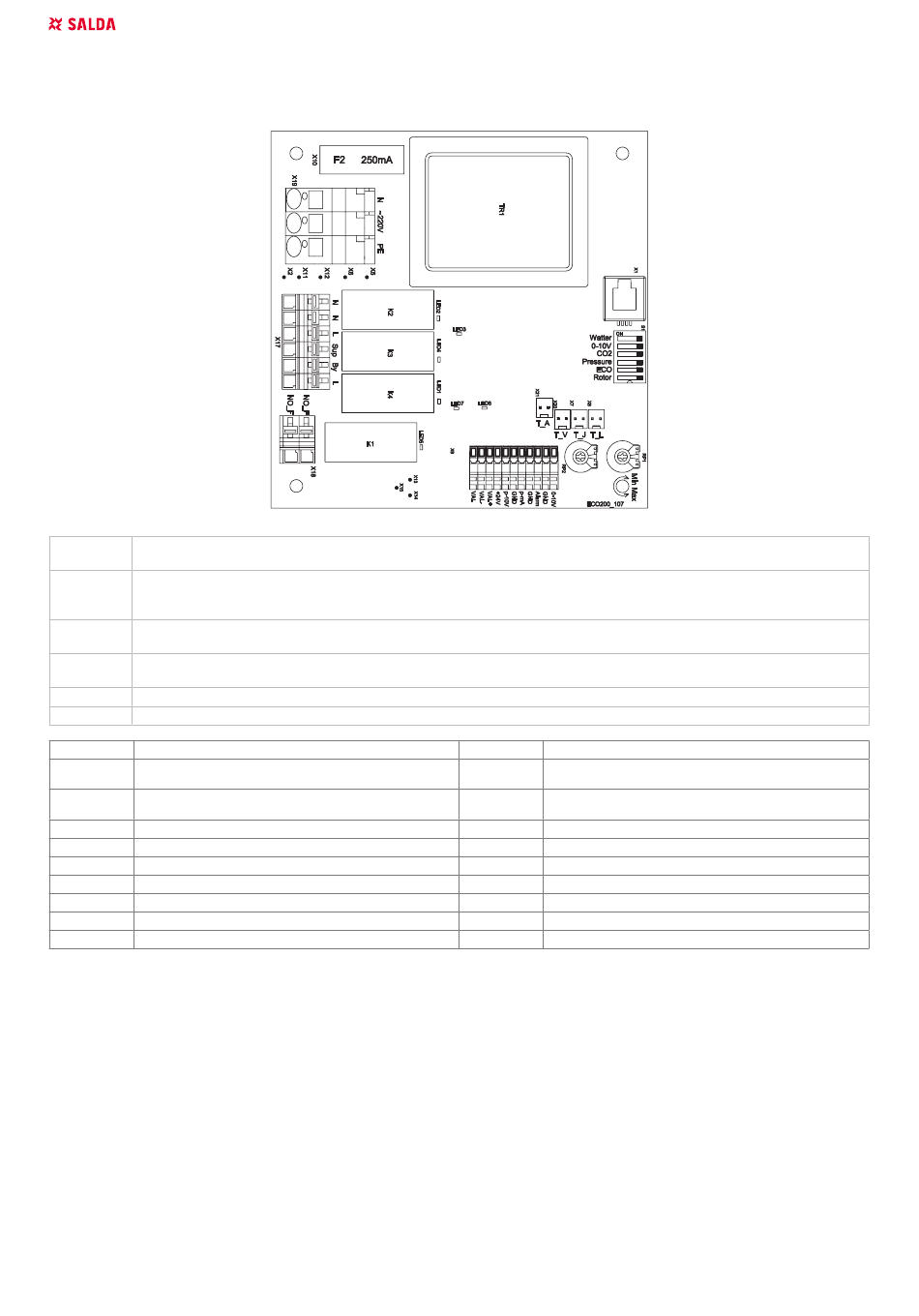

19.2. LED-INDIKATIONEN DES KONTROL

Leuchtet – der Leistungskreis der elektrischen Erwärmungseinrichtung ist eingeschaltet;
LED2
Leuchtet nicht - der Leistungskreis der elektrischen Erwärmungseinrichtung ist ausgeschaltet.
Blinkt – Indikation der Speisungspannung;
LED3 Leuchtet - Alarm. Störung am Sensor (an Sensoren), äußeres Alarm-Signal ist ausgelöst (siehe Tabelle „Hauptstörungen der Hei-
zung-, Lüftung- und Klimaeinrichtung sowie Methoden ihrer Beseitigung". Es gibt keine Verbindung mit dem Fernbedienungspult.
Leuchtet – der (die) Klappe der Zuluft M2/der Abluft M3 ist (sind) geöffnet;
LED4
Leuchtet nicht – der (die) Klappe der Zuluft M2/der Abluft M3 ist (sind) geschlossen;
Leuchtet – Freonkühler bzw. Zirkulationspumpe der Wasser-Erwärmungseinrichtung M4 ist eingeschaltet;
LED5
Leuchtet nicht - Freonkühler bzw. Zirkulationspumpe der Wasser-Erwärmungseinrichtung M4 ist ausgeschaltet.
LED6 Leuchtet - 3-Punkt-Antrieb des Wasserventils M5 wird geöffnet (VAL, VAL+).
LED7 Leuchtet – 3-Punkt-Antrieb des Wasserventils M5 wird geschlossen (VAL, VAL-).
TJ Zuluftfühler
Thermostat des Zuluft-Heizregisters mit automatischer
AT1+AT2
Rückstellung
Thermostat des Zuluft-Heizregisters mit manueller Rück-
RT1
stellung
K1 Kühlungsrelais
K2 Relais der Zuluftklappe
K3, K6 Relais des Zuluft-Heizregisters
K5 Schutzrelais des Heizregisters
TR1 PCB Netztrafo
F2 PCB Sicherung 250 mA
KE1 Zuluft-Heizregister
16 | DE
IV Abluft-Ventilator (0-10 VDC) (Zubehör)
PV Motor des Zuluftventilators
Q Automatikschalter
M2 Zuluftklappenantrieb 230VAC
P/I Druckkonverter (4-20 mA)
P/U Druckkonverter (0-10 VDC)
RP1 PV Einstellung der max. Drehzahl
RP2 IV Einstellung der max. Drehzahl
EKR-K... Regler des Elektro-Heizregisters
