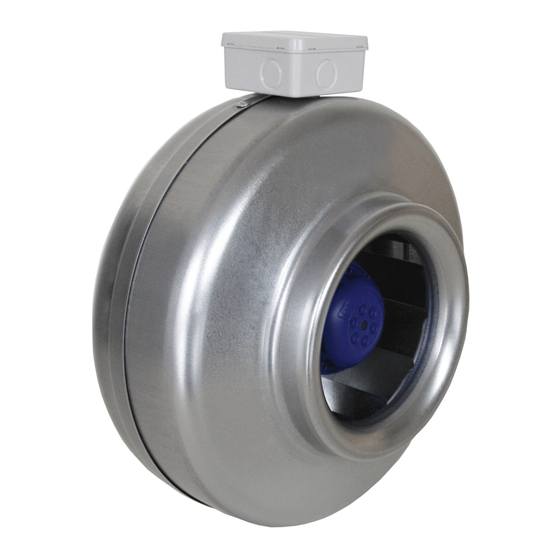

- Seite 1 VKAP 3.0/VKA EKO MONTAGE- UND INSTALLATIONSANLEITUNG...
-
Seite 2: Symbole Und Markierungen
IP 00 Protection class LN: LN000000 2019.01.01 Made in Šiauliai, Lithuania Techninis lipdukas Abb. 1.2 - VKAP 3.0/VKA EKO Platzierung Technischer Aufkleber Abb. 1.3 - Indication for air flow direction. SKU000000 Product name Nominal voltage frequency 000 0 VAC Max.current 00.00 A... -
Seite 3: Bestimmung Der Anlage
BESTIMMUNG DER ANLAGE Die Anlage wird in den Lüftungs- und Klimaanlagensystemen zum Einsaugen der ausschließlich sauberen Luft (ohne chemische Verbindungen, die Metallkorrosion fördern; ohne in Bezug auf Zink, Plastik, Gummi aggressive Stoffe; ohne feste, klebrige oder Faserstoffpartikeln). BESCHREIBUNG Die Drehgeschwindigkeit des Ventilators wird durch Änderung der Spannung gesteuert oder durch Drehen des Potentiometers. Wartungsfreie Lager. -
Seite 4: Stromanschluss
#1 Befestigung der Anlage an der Wand mit Hilfe eines Halters # 1-1 # 1-2 # 1-3 # 1-4 # 1-5 # 1-6 #2 Anschluss an den Luftkanal mit Hilfe einer Schelle # 2-1 # 2-2 # 2-3 # 2-4 # 2-5 STROMANSCHLUSS Die Anlagen haben Drehteile und werden an das Stromversorgungsnetz angeschlossen. -
Seite 5: Bedienung
YE/GN - yellow/green; BK - black, YE/GN - yellow/gree EL.SCHALTPLAN RD - red; BN - braun; BU - blue, RD - red; BN - braun TK TK TK TK No. 1 (VKAP) No. 2 (VKAP) YE/GN - yellow/green; BK - black, YE/GN - yellow/green;... -
Seite 6: Störungen Und Ihre Beseitigung
• überprüfen den Kondensator (bei Einphasen-Ventilatoren – nach dem Anschlussschema). Wenn die Störungen wiederholt auftreten, wechseln Sie bitte den Kondensator. Wenn die Störung trotzdem nicht beseitigt wird, wenden Sie sich bitte an den Lieferanten. ABMESSUNGEN øD øD1 Gewicht VKAP 3.0 [mm] [mm] [mm] [mm] [mm] [kg]... -
Seite 7: Technische Daten
TECHNISCHE DATEN VKAP 3.0 100 LD 100 MD 125 LD 125 MD 150 LD 160LD 160 MD Phase/Spannung [50 Hz/VAC] ~1 / 230 ~1 / 230 ~1 / 230 ~1 / 230 ~1 / 230 ~1 / 230 ~1 / 230... - Seite 8 ECODESIGN DATENBLATT VKAP 3.0 100 LD 100 MD 125 LD 125 MD 150 LD 160 LD 160 MD Klimazone Spezifischer Energieverbrauch [ kWh/m -24,9 -24,3 -23,7 -25,2 -25,7 -25,5 (SEC) Durch- Energieeffizienzklasse schnitt [ kWh/a ] [ kWh/a ] 2830...
- Seite 9 [ % ] @ +400 Pa) Angegebene max. externe Leckagerate (CAL(R) [ % ] @ -400 Pa) Schallleistungspegel Gehäuse [ dB(A) ] ErP Konformität 2018 2018 2018 2018 2018 2018 Internetadresse für Demontageanleitungen https://select.salda.lt/ VKAP 3.0_VKA EKO v2023.4 DE |...
-
Seite 10: Konformitätserklärung
LST EN 61000-6-3:2008 – Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Sollten Änderungen an den Produkten vorgenommen werden, ist diese Erklärung hinfällig. Qualität: Die Aktivitäten der Salda UAB entsprechen der internationalen Norm für Qualitätsmanagementsysteme ISO 9001:2015. Datum 2022-02-02... -
Seite 11: Transport-, Lagerungs-, Montage- Und Wartungsanleitung Nicht Eingehalten Wird
GARANTIE 1. Die ganze in unserem Werk hergestellte Ventilationsanlage wird geprüft und ausprobiert. Mir der Vorrichtung wird auch das Prüfprotokoll ausge- liefert. An den Käufer wird ein funktionierendes, hochwertiges Produkt seitens des Unternehmens ausgeliefert. Für das Produkt wird eine 2-jährige Garantie ab dem Datum der Rechnungsstellung gewährt. - Seite 12 Datum Ventilator Reinigung Einmal im Jahr** Filterwechsel Alle 3-4 Monate** Sehen Sie in der Produktetikett. ** - Mindestens. HINWEIS. Der Käufer ist verpfl ichtet, “Wartungstabelle des Produktes” zu füllen. Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...
