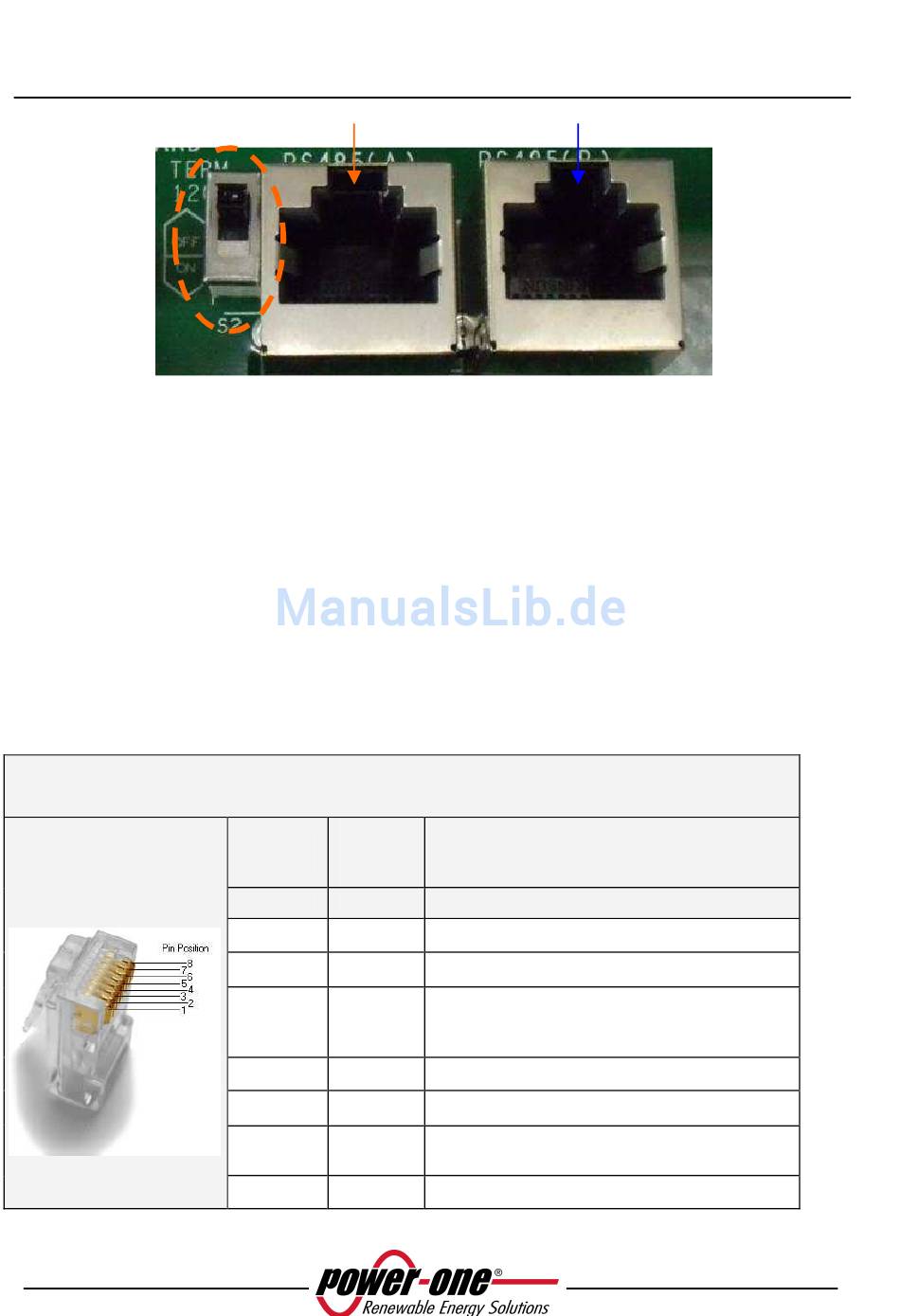

Fig. 24 - Bornes de connexion à la ligne RS-485 et au commutateur S2
6.1.2

Connecteurs RJ45

Une connexion en série RS485 des onduleurs, pour des unités simples ou en guirlande,
peut également être effectuée à l'aide des connecteurs RJ45 (voir la Fig. 24).
Le câble doit être passé dans les trous fermés par des pastilles étanches situés à la base
de l'onduleur (voir la Fig. 23). Le câblage d'entrée passe par un trou et est branché
à l'un des connecteurs RJ45 ; le câblage de sortie passe par l'autre trou et est branché
au connecteur RJ45 de l'unité suivante.
Le branchement de l'un ou l'autre des câbles au connecteur 1 ou 2 n'importe pas,
tant que les signaux sont connectés en parallèle.
RJ45 No.1
Connecteurs RJ45
Nom
Nb
du
broches
signal
1
2
3
+TR
4
+R
5
-TR
6
7
RTN
8
RJ45 No.2
Description
Non utilisé
Non utilisé
+ Data Line (Communication RS485)
Commande à distance
Remote OFF
(voir le paragraphe 5.5.6.10 pour de plus
amples détails).
- Data Line (Communication RS485)
Non utilisé
Retour du signal (Masse
Signal Return
commune pour les signaux logiques)
Non utilisé
