Manuel d'utilisation et d'installation
(PVI-3.8/4.6-I-OUTD Rev.: 1.5)
2.1 Éléments fondamentaux d'un système photovoltaïque : « CHAÎNES »
ET « RÉSEAUX »
Afin de réduire de manière significative les coûts d'installation du système
photovoltaïque ainsi que les coûts liés spécifiquement au câblage du côté CC de
l'onduleur, puis, par suite, à la distribution du côté CA, la technologie des CHAÎNES a
été développée.
Un panneau photovoltaïque est composé de nombreuses cellules photovoltaïques
fixées sur un même support. Une CHAÎNE est constituée d'un certain nombre de
panneaux branchés en série. Un RÉSEAU est constitué d'une ou de plusieurs chaîne(s)
branché(e)s en parallèle.
Les systèmes photovoltaïques d'une certaine envergure peuvent être composés de
plusieurs réseaux reliés à un ou plusieurs onduleur(s) AURORA.
En maximisant le nombre de panneaux composant chaque chaîne, il est possible de
réduire le coût et la complexité du système de connexion de l'usine.
PV Cell
PV Panel
+
_

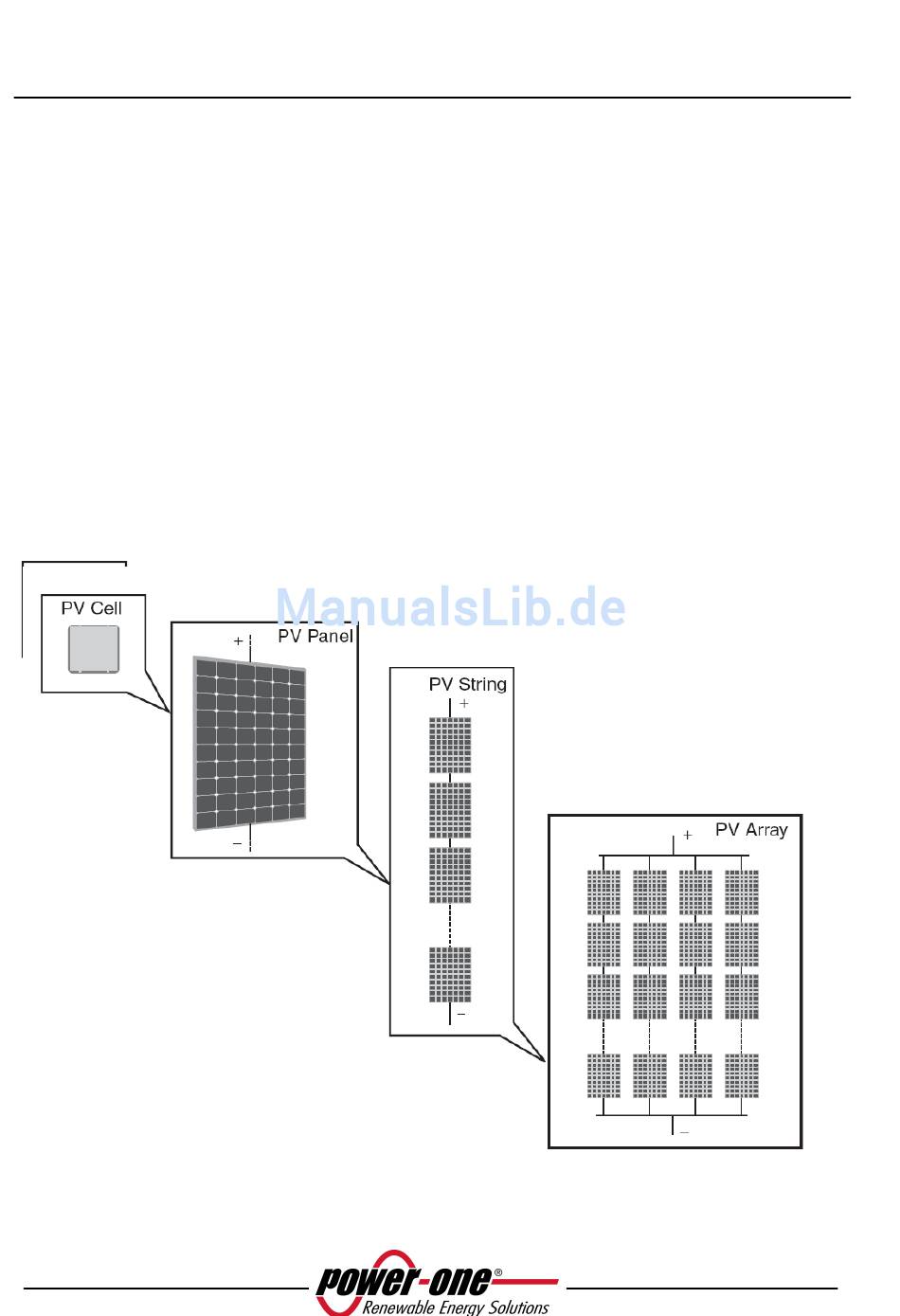

Fig. 1 - Composition d'un réseau
Fig. 2 Composition d'un réseau
PV String
+
_
Page 14 sur 96
PV Array
+
_
