Manuale d'uso e installazione
(PVI-3.8/4.6-I-OUTD Rev.: 1.5)
3.4.6

Connessione alla rete AC

ATTENZIONE: Prima di eseguire qualsiasi operazione seguire la procedura
di connessione/disconnessione dei paragrafi 0.
Passo 1: Rimuovere la cover frontale dell'inverter come mostrato nella sezione 3.4.2.
Passo 2: Collegare i cavi AC, provenienti dal sezionatore esterno, alla morsettiera
interna all'inverter indicata dalla serigrafia "GRID".
Passo 3: Installare il passacavo (fornito a corredo) sull'apposito foro posto sul lato
inferiore del'inverter ed utilizzarlo per il passaggio del cavo AC.
Passo 4: Collegare i 3 conduttori AC alla morsettiera dell'inverter seguendo la
serigrafia.
- Terminale
vicino al simbolo
conduttore di terra)
- terminale 1 per il Neutro N,
- terminale 2 la Linea L,
per la terra di protezione PE (anche la vite posizionata

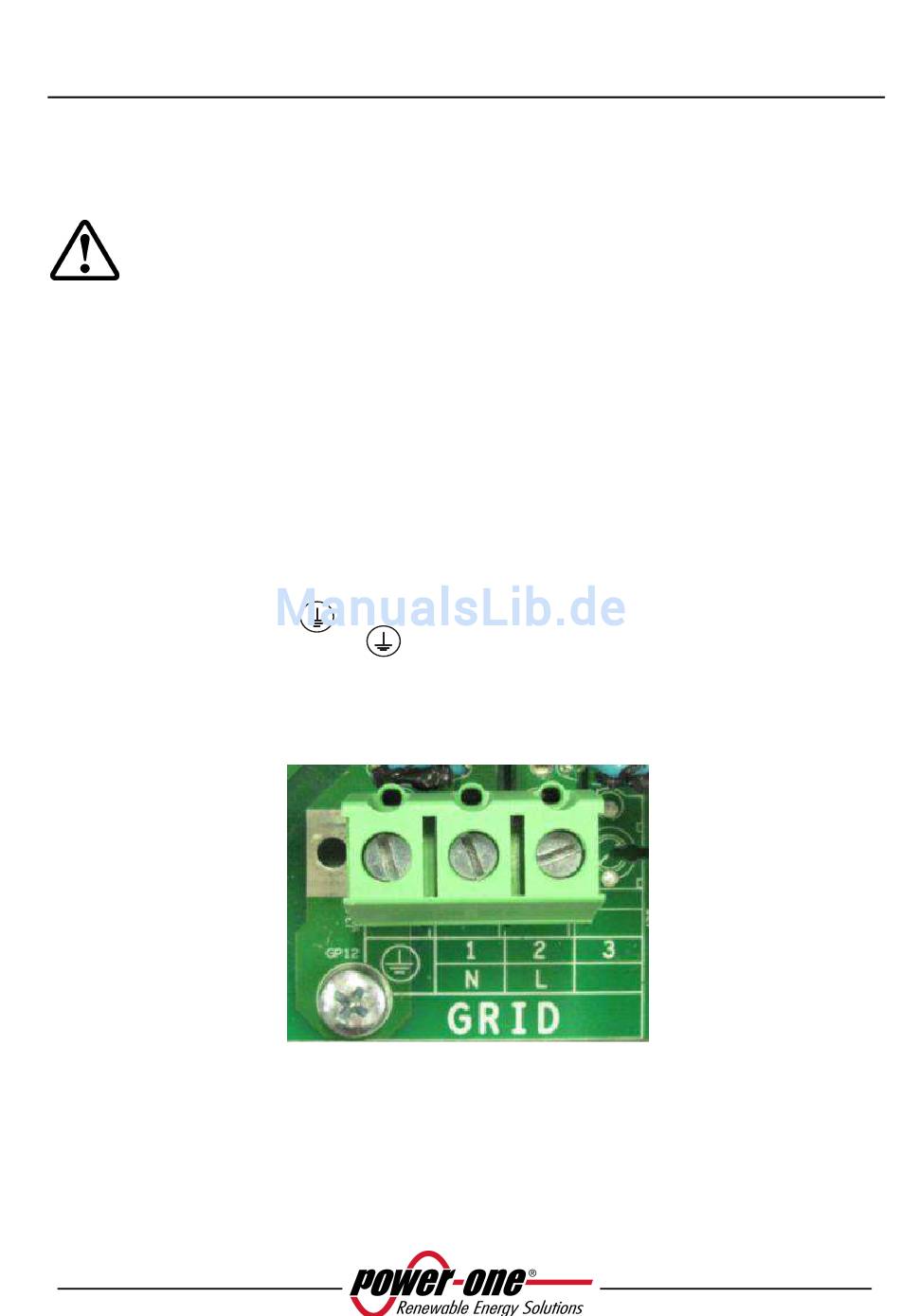

Fig. 12 – Morsettiera per il collegamento dei conduttori AC
può essere utilizzata per il collegamento del
Pagina 33 di 94
