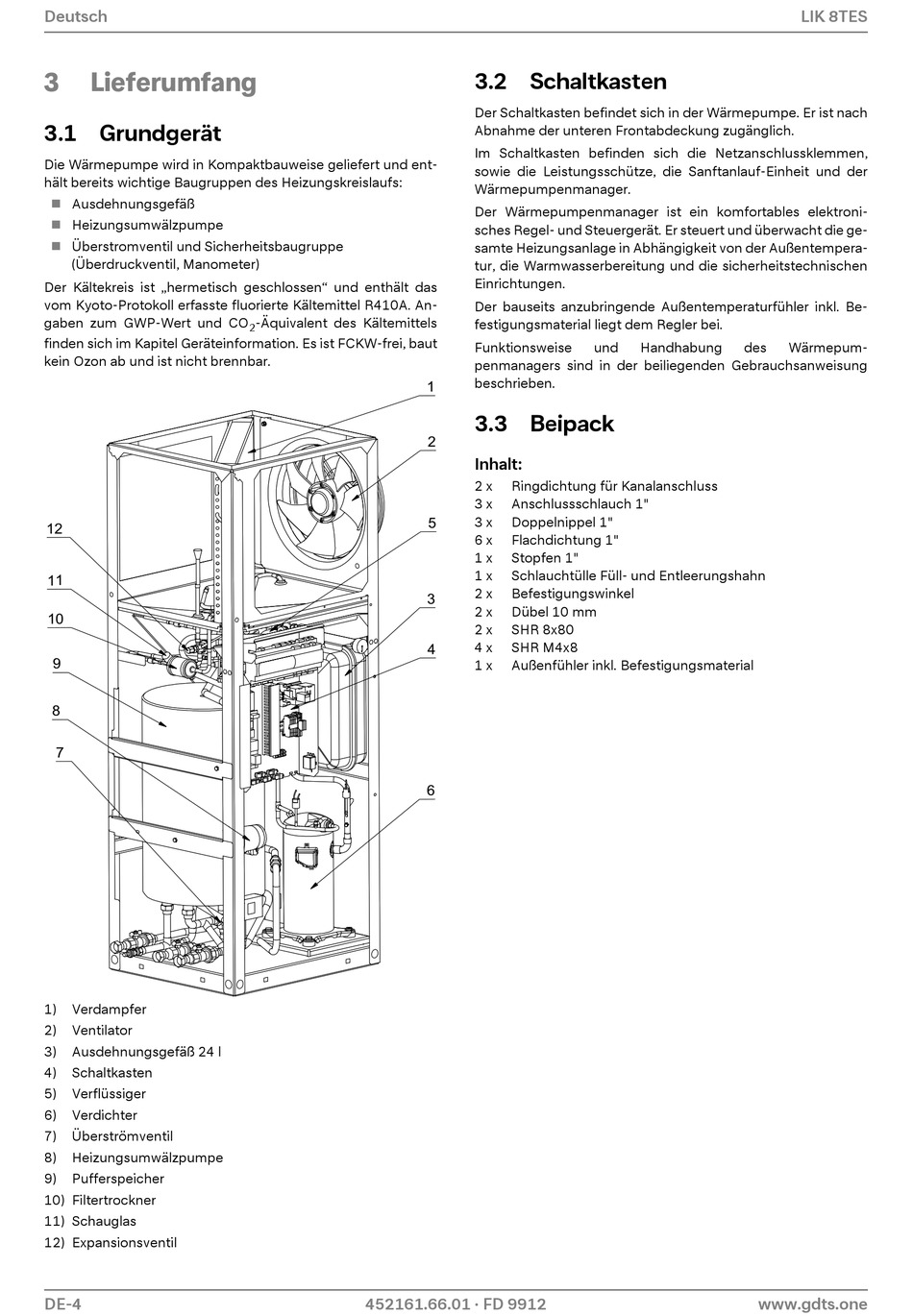

Lieferumfang

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und ent-
hält bereits wichtige Baugruppen des Heizungskreislaufs:
Ausdehnungsgefäß

Heizungsumwälzpumpe

Überstromventil und Sicherheitsbaugruppe

(Überdruckventil, Manometer)
Der Kältekreis ist „hermetisch geschlossen" und enthält das
vom Kyoto-Protokoll erfasste fluorierte Kältemittel R410A. An-
gaben zum GWP-Wert und CO
finden sich im Kapitel Geräteinformation. Es ist FCKW-frei, baut
kein Ozon ab und ist nicht brennbar.
1) Verdampfer
2) Ventilator
3) Ausdehnungsgefäß 24 l
4) Schaltkasten
5) Verflüssiger
6) Verdichter
7) Überströmventil
8) Heizungsumwälzpumpe
9) Pufferspeicher
10) Filtertrockner
11) Schauglas
12) Expansionsventil
DE-4
-Äquivalent des Kältemittels
2
452161.66.01 · FD 9912
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Er ist nach
Abnahme der unteren Frontabdeckung zugänglich.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektroni-
sches Regel- und Steuergerät. Er steuert und überwacht die ge-
samte Heizungsanlage in Abhängigkeit von der Außentempera-
tur, die Warmwasserbereitung und die sicherheitstechnischen
Einrichtungen.
Der bauseits anzubringende Außentemperaturfühler inkl. Be-
festigungsmaterial liegt dem Regler bei.
Funktionsweise und Handhabung
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.
3.3 Beipack
Inhalt:
2 x Ringdichtung für Kanalanschluss
3 x Anschlussschlauch 1"
3 x Doppelnippel 1"
6 x Flachdichtung 1"
1 x Stopfen 1"
1 x Schlauchtülle Füll- und Entleerungshahn
2 x Befestigungswinkel
2 x Dübel 10 mm
2 x SHR 8x80
4 x SHR M4x8
1 x Außenfühler inkl. Befestigungsmaterial
LIK 8TES
des Wärmepum-
