4
PLACA BOTONEIRA
VERSÃO DE ENCASTRE HEP/...
A caixa de encastre deve ser fixada
ao muro a prumo e a uma altura ade-
quada.
No caso de placa botoneira vídeo
porteiro automático, a altura deve ser
tal para desfrutar da melhor maneira
as características da câmara de
vídeo.

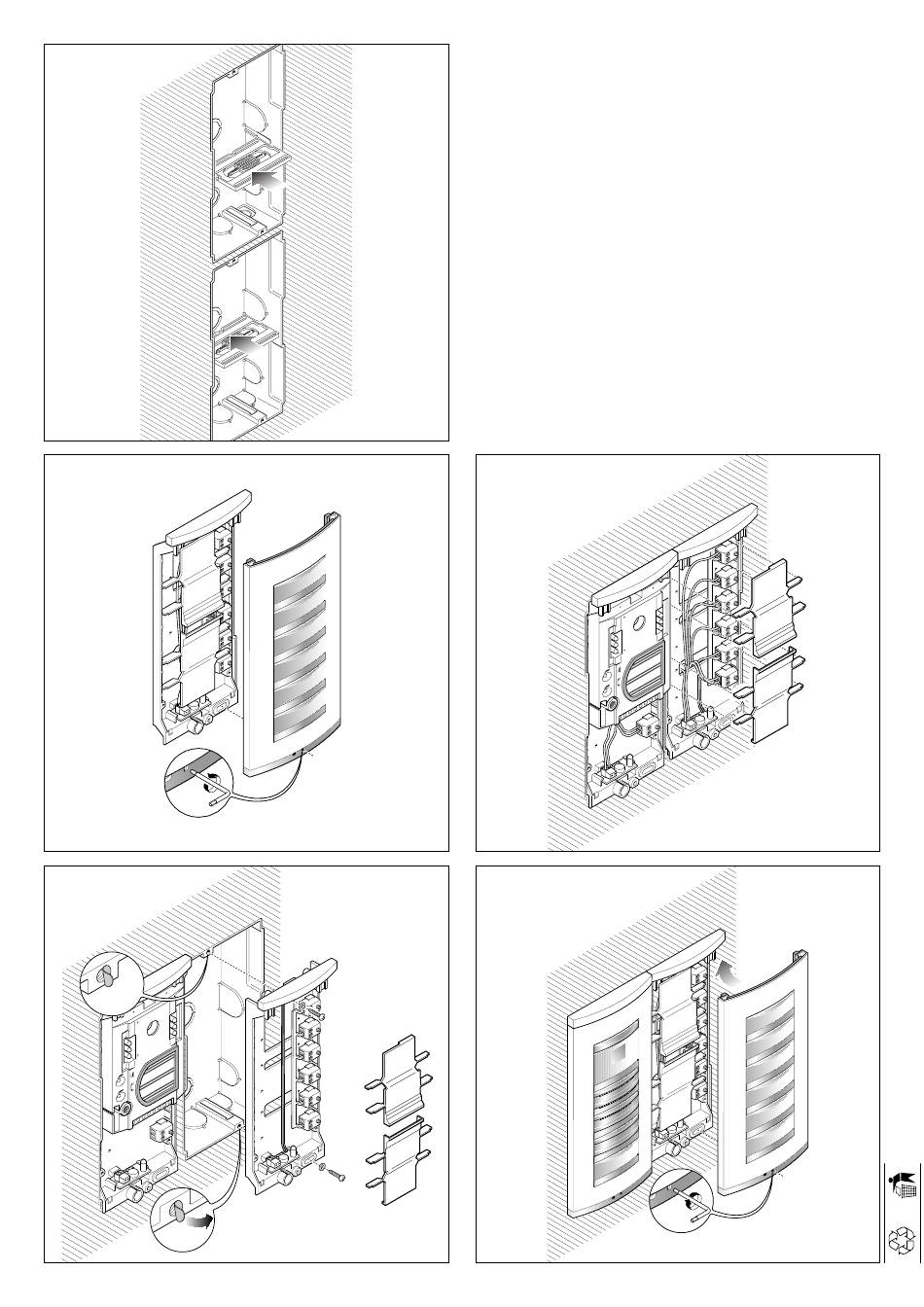

Para combinações na horizontal (fig.
7) ou na vertical (fig. 9), tirar os tapa-
furos e inserir as juntas passacabo.
Na colocação das caixas de enca-
strar serão evitadas possíveis defor-
mações utilizando o distancial pró-
prio fornecido (fig. 8-10).
É possível utilizar a chave de fenda
obtida pelo espaçador para regular
os potenciómetros dos módulos
áudio.
Com uma chave macho sextavada s
2,5 desapertar o parafuso de blo-
queio e desmontar a placa da base
(fig. 11).
Tirar as chapas detentoras dos
cabos.
Extrair os dois talões em papel de
10
11
12
protecção aos furos com rosca na
caixa de encastre e fixar o chassis
através dos dois parafusos em
dotação (fig. 12).
Efectuar as ligações e tornar a colo-
car as chapas detentoras dos cabos
(fig. 13).
Para escribir los datos que se desea
en el letrerito de identificación, retirar
el sujeta-letrero y seguidamente el
propio letrero (fig. 5).
NOTA. Se pueden usar letreritos de
identificación personalizados siem-
pre y cuando no superen los 2 mm
de espesor.
Para montar la placa, primero se
debe introducir la parte superior en el
cabezal y seguidamente enroscar el
tornillo bloqueador (fig. 14).
Caractéristicas técnicas
• Potência máxima comutável do
micro contacto: 24V 1A.
• Consumo do grupo de iluminação:
40mA, 17,5V.
• Temperatura de funcionamento: de
-15 °C a +50 °C.
13
14
