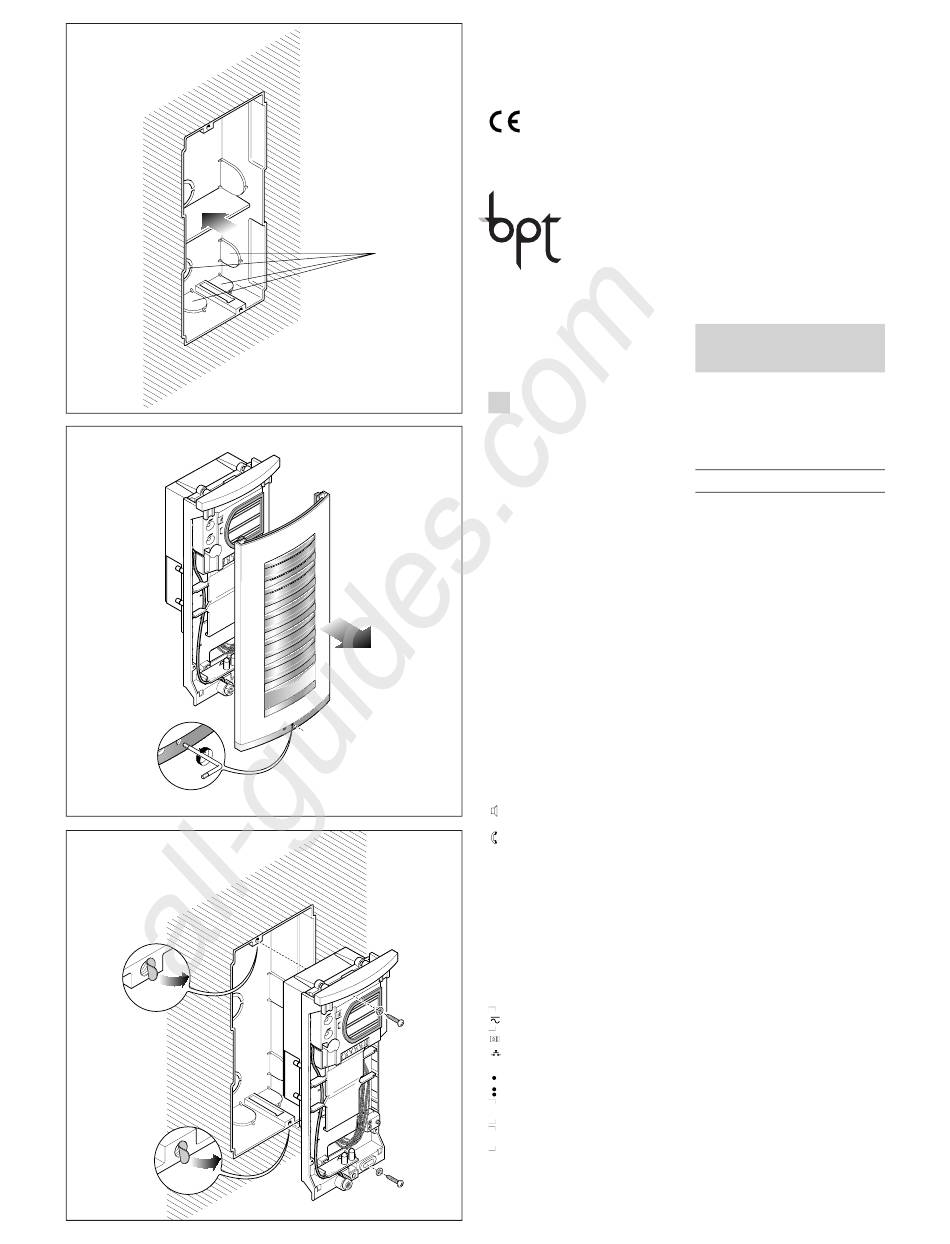

HEC/301
R3
A
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
1
POSTO ESTERNO
CITOFONICO HEC/301
Posto esterno citofonico a un pulsante
che permette la completa gestione
dell'impianto. Con l'abbinamento delle
targhe pulsanti HEP/306 - HEP/312D è
possibile realizzare impianti fino ad un
massimo di 64 utenze.
Per i collegamenti con i derivati inter-
ni il posto esterno utilizza il bus BPT
X2 TECHNOLOGY, che consente di
trasmettere in un unico doppino, twi-
stato di tipo telefonico, tutti i segnali
per il funzionamento dell'impianto.
È possibile aggiungere, in serie al
primo posto esterno, altri tre posti
esterni sia videocitofonici che citofo-
nici senza l'utilizzo di ulteriori appa-
recchiature (selettori, distributori).
Il posto esterno è predisposto per
alloggiare il kit di segnalazione lumi-
nosa di impianto occupato KHSO e 3
kit di chiamata KHPS (o 2 kit KHPD).
Il posto esterno é completo di:
- gruppo fonico;
- tre potenziometri per le seguenti
funzioni (fig. 4-5):
2
esterno;
to interno;
P1 regolazione (da 1 a 15 s) del
tempo di attivazione elettroserratura.
Il posto esterno è munito di segnala-
zione acustica di impianto occupato
e di elettroserratura attiva.
I cablaggi in dotazione permettono
un facile collegamento alle varie
apparecchiature che compongono il
posto esterno.
Funzione dei morsetti
–
B IN
B OUT
Funzione dei connettori
Connettore CN1 a 5 vie: da utilizzare
per
3
HEP/306 o HEP/312D.
ISTRUZIONI PER
I
L'INSTALLAZIONE
regolazione del volume al posto
regolazione del volume al deriva-
12÷16V ca 14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
massa per elettroserratura
uscita comando ausiliario 1
uscita comando ausiliario 2
ingresso bus da altri posti
esterni
uscita bus verso i derivati
interni o altri posti esterni
il collegamento alla targa
Connettore CN3 a 3 vie: da utilizzare
per il collegamento ai pulsanti KHPS
o KHPD.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più
posti esterni è necessario mantenere
la medesima disposizione dei pulsan-
ti di chiamata.
Connettore CN4: già fornito connes-
so.
1-nero: al pulsante n.1.
2-marrone: al pulsante n.1.
3-verde: ai LED illuminazione pulsanti.
4-giallo: ai LED illuminazione pulsanti.
Connettore CN5 a 2 vie: da utilizzare
per il collegamento al kit di segnala-
zione luminosa KHSO.
ATTENZIONE. I conduttori dei
cablaggi non utilizzati devono
essere isolati.
Funzione dei ponticelli SW1 e SW2
(fig. 5)
SW1: programmazione automatica
numero posti esterni (default 1).
SW2: programmazione derivati interni.
PROGRAMMAZIONE
Programmazione numero posti
esterni (operazione necessaria solo
in presenza di più posti esterni)
1 - Posizionarsi sull'ultimo posto
esterno collegato in serie al bus
(generalmente quello con i morsetti B
IN non connessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma
(3÷15 s circa).
Il numero delle note di conferma
segnalano anche il numero di posti
esterni presenti e programmati (1 nota
per il posto esterno principale e 1 nota
per ogni posto esterno secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un
qualsiasi posto esterno.
2 - Sollevare la cornetta del derivato
interno da programmare (per il deri-
vato interno telefonico vedere le istru-
zioni riportate nell'interfaccia IT/300).
3 - Premere contemporaneamente i
pulsanti apriporta e ausiliario 2 per
almeno 1 s (l'attivazione dell'audio
verso il posto esterno conferma l'av-
venuta operazione).
4 - Dal posto esterno premere il pul-
sante di chiamata al quale associare
il derivato interno.
5 - Riporre la cornetta.
6 - Ripetere l'operazione dal punto 2
per tutti i rimanenti derivati interni.
7 - Reinserire il ponticello SW2 per
uscire dalla programmazione.
ATTENZIONE. La procedura di pro-
grammazione del selettore VSE/300,
se presente, deve essere eseguita
solo dopo la programmazione di
associazione delle chiamate dai
posti esterni ai derivati interni.
Negli impianti con XA/300LR si rac-
comanda di raccogliere i codici
identificativi ID (SN) dei derivati
interni, applicati all'esterno del
mobile, e riportarli nelle tabelle alle-
gate alle apparecchiature
XA/300LR, MPP/300LR e IPC/300LR.
NOTA. Una volta programmato l'a-
limentatore mediante PCS/300 o
1
