Bpt HXV/301 Installationsanleitung

CN3
09.2008/24842401
CN2
CN4
SW2
P1
SW1
HXV/301
HXVC/301
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
1
ISTRUZIONI
I
PER L'USO
Materiale contenuto nella confezione
- Modulo videocitofonico bianco e nero
HXV/301 o a colori HXVC/301
MODULO VIDEOCITOFONICO
BIANCO E NERO HXV/301

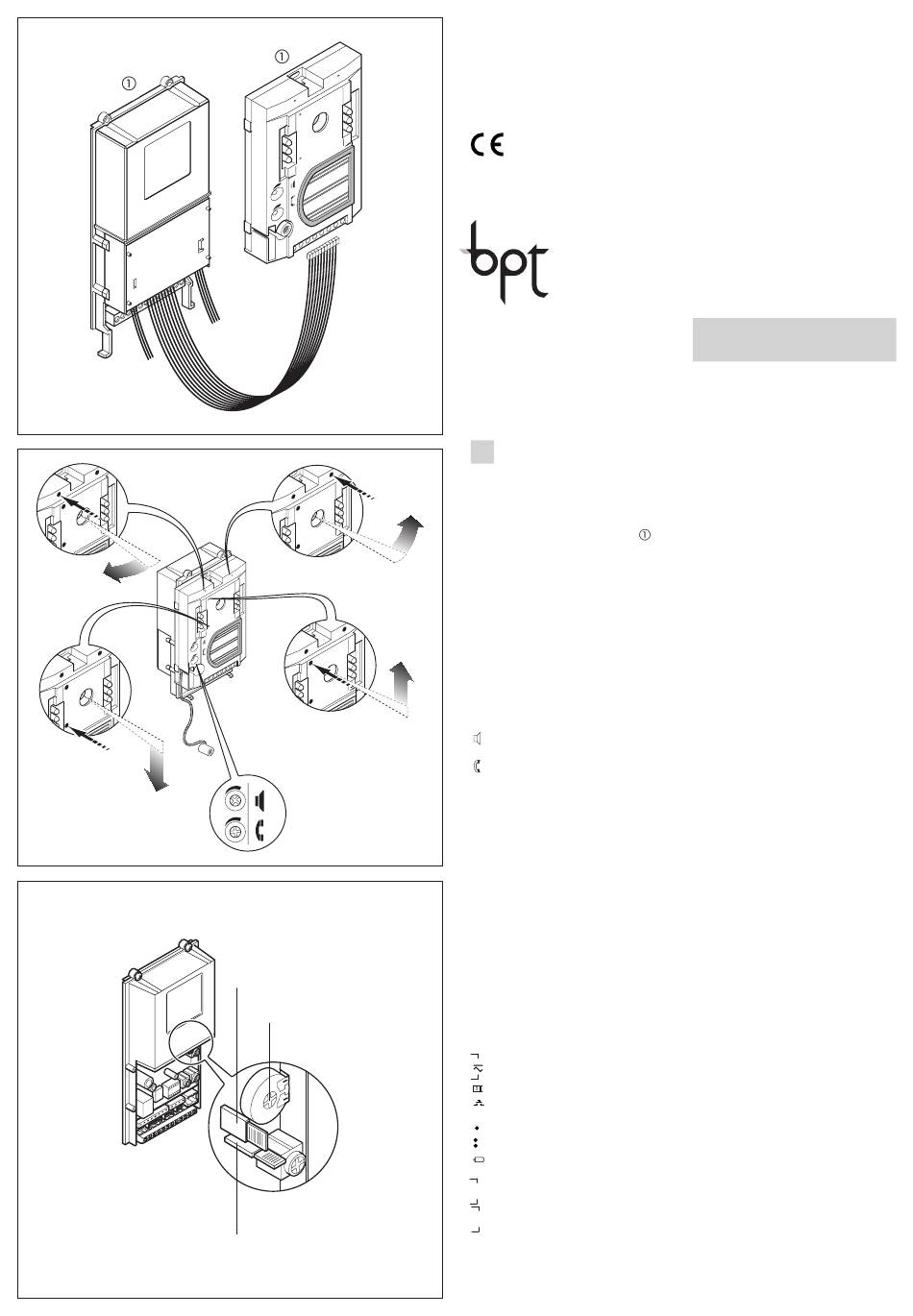

Modulo videocitofonico che permette la
completa gestione dell'impianto.
Il modulo è completo di:
- telecamera CCD orientabile manual-
mente, sia in orizzontale che in verticale di
±11° (fig. 2), con obiettivo a focale fissa;
- gruppo fonico;
- LED ad infrarossi per l'illuminazione del
soggetto;
- tre potenziometri per le seguenti fun-
zioni (fig. 2-3):
regolazione del volume al posto
esterno;
regolazione del volume al derivato
interno;
P1 regolazione (da 1 a 15 s) del tempo
di attivazione elettroserratura.
Il posto esterno è munito di segnalazio-
ne acustica di impianto occupato e di
elettroserratura attiva.
2
I cablaggi in dotazione permettono un faci-
le collegamento alle varie apparecchiature
che compongono il posto esterno.
Installazione
PER L'INSTALLAZIONE DEL MODU-
LO VIDEOCITOFONICO FARE RIFE-
RIMENTO ALLE ISTRUZIONI GENE-
RALI DI MONTAGGIO DEI POSTI
ESTERNI XOLID CONTENUTE
NELLA CONFEZIONE DEI TELAI
HXF2÷6 E HXSB2÷3.
Funzione dei morsetti
14÷18 V DC
alimentazione
uscita elettroserratura
pulsante apriporta
– massa per elettroserratura
uscita comando ausiliario 1
uscita comando ausiliario 2
uscita abilitazione posto ester-
no
ingresso bus da altri posti
B IN
esterni
uscita bus verso i derivati inter-
B OUT
ni o altri posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utilizzare
per il collegamento al VZS/308C (nel
3
caso di targhe con più di 4 chiamate).
Connettore CN3 a 3 vie: da utilizzare per
il collegamento al modulo pulsantiera.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più posti
esterni è necessario mantenere la medesi-
ma disposizione dei pulsanti di chiamata.
Connettore CN4 a 4 vie.
1-nero: al pulsante n.1.
2-marrone: al pulsante n.1.
3-verde: ai LED illuminazione pulsanti.
4-giallo: ai LED illuminazione pulsanti.
Funzione dei ponticelli SW1 e SW2
(fig. 3)
SW1: programmazione
numero posti esterni (default 1).
SW2: programmazione derivati interni.
ATTENZIONE. I conduttori
cablaggi non utilizzati devono esse-
re isolati.
Programmazione numero
esterni (operazione necessaria solo in
presenza di più posti esterni)
1 - Posizionarsi sull'ultimo posto ester-
no collegato in serie al bus (generalmen-
te quello con i morsetti B IN non con-
nessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma (3÷15
s circa).
Il numero delle note di conferma segna-
. lano anche il numero di posti esterni pre-
senti e programmati (1 nota per il posto
esterno principale e 1 nota per ogni
posto esterno secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un qual-
siasi posto esterno.
2 - Sollevare la cornetta del derivato
interno da programmare (per il derivato
interno telefonico vedere le istruzioni
riportate nell'interfaccia IT/300).
3 - Premere contemporaneamente i pul-
santi apriporta e ausiliario 2 per almeno
1 s (l'attivazione dell'audio verso il posto
esterno conferma l'avvenuta operazio-
ne).
4 - Dal posto esterno premere il pulsan-
te di chiamata al quale associare il deri-
vato interno.
5 - Riporre la cornetta.
6 - Ripetere l'operazione dal punto 2 per
tutti i rimanenti derivati interni.
7 - Reinserire il ponticello SW2 per usci-
re dalla programmazione.
ATTENZIONE. La procedura di pro-
grammazione del selettore VSE/301,
se presente, deve essere eseguita
solo dopo la programmazione di
associazione delle chiamate dai
posti esterni ai derivati interni.
Negli impianti con XA/301LR si rac-
comanda di raccogliere i codici
identificativi ID (SN) dei derivati
interni, applicati all'esterno del
mobile, e riportarli nelle tabelle alle-
gate alle apparecchiature XA/301LR
e IPC/300LR.
NOTA. Una volta programmato l'ali-
mentatore mediante PCS/300 non
sarà più possibile accedere alla pro-
grammazione base dei posti ester-
ni. Per ripristinare le condizioni di
default vedere capitolo dedicato.
Ripristino condizioni di default dal
posto esterno
1 - Togliere il ponticello SW1.
2 - Chiudere il contatto dell'apriporta a
massa.
Una nota acustica conferma l'avvenuta
operazione.
3 - Reinserire il ponticello SW1.
automatica
dei
posti
1
