Bpt HEC/301 Installationsanleitung

06.2002/2405-2311
HEC/301
1
ISTRUZIONI PER
I
L'INSTALLAZIONE

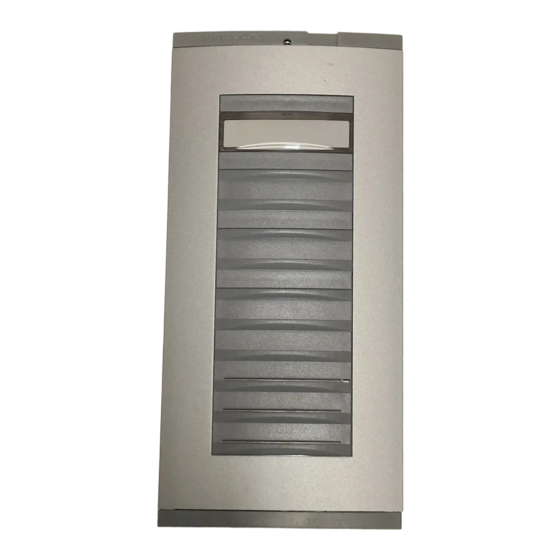

POSTO ESTERNO
CITOFONICO HEC/301
Posto esterno citofonico a un pul-
sante che permette la completa
gestione dell'impianto.
Con l'abbinamento delle targhe
pulsanti HEP/306-HEP/312D
possibile realizzare impianti fino
ad un massimo di 64 utenze.
Per i collegamenti con i derivati
interni il posto esterno utilizza il
bus BPT X2 TECHNOLOGY, che
consente di trasmettere in un
unico doppino tutti i segnali per il
funzionamento dell'impianto.
È possibile aggiungere, in serie al
primo posto esterno, altri tre posti
esterni sia videocitofonici che
citofonici senza l'utilizzo di ulterio-
ri apparecchiature (selettori, distri-
butori).
Il posto esterno è predisposto per
alloggiare il kit di segnalazione
2
luminosa di impianto occupato
KHSO e 3 kit di chiamata KHPS (o
2 kit KHPD).
Il posto esterno é completo di:
- gruppo fonico;
- tre potenziometri per le seguenti
funzioni (fig. 3):
regolazione del volume al
posto esterno;
regolazione del volume al deri-
vato interno.
P1 regolazione (da 1 a 15 s) del
tempo di attivazione elettroserra-
tura (fig. 4).
Il posto esterno è munito di segna-
lazione acustica di impianto occu-
pato e di elettroserratura attiva.
I cablaggi in dotazione permetto-
no un facile collegamento alle
varie apparecchiature che com-
pongono il posto esterno.
Funzione dei morsetti
12÷16V ca 14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
3
– massa per elettroserratura
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
uscita comando ausiliario 1
uscita comando ausiliario 2
ingresso bus da altri posti
B IN
esterni
uscita bus verso i derivati
B OUT
interni o altri posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utiliz-
zare per il collegamento alla targa
è
HEP/306 o HEP/312D.
Connettore CN3 a 3 vie: da utiliz-
zare per il collegamento ai pulsan-
ti KHPS o KHPD.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più
posti esterni è necessario mante-
nere la medesima disposizione dei
pulsanti di chiamata.
Connettore CN5 a 2 vie: da utiliz-
zare per il collegamento al kit di
segnalazione luminosa KHSO.
ATTENZIONE. I conduttori dei
cablaggi non utilizzati devono
essere isolati.
Funzione dei ponticelli SW1 e
SW2 (fig. 4)
SW1: programmazione automatica
numero posti esterni (default 1).
SW2: programmazione derivati
interni.
Programmazione numero posti
esterni (operazione necessaria
solo in presenza di più posti ester-
ni)
1 - Posizionarsi sull'ultimo posto
esterno collegato in serie al bus
(generalmente quello con i mor-
setti B IN non connessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma
(3÷15 s circa).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un
qualsiasi posto esterno.
