Bpt HAC/300LR Installationsanleitung

HAC/300LR
09.2005/2405-1311
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore-VE-Italy
www.bpt.it-info@bpt.it
ISTRUZIONI PER
I
L'INSTALLAZIONE

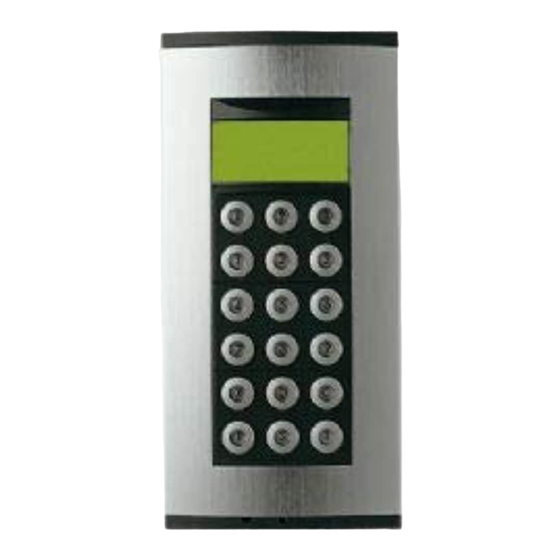

PLACCA CON CHIAMATA
CODIFICATA HAC/300LR
Placca con chiamata codificata e
archivio nomi per impianti citofoni-
ci e videocitofonici sistema 300.
È dotata di display retroilluminato
per la visualizzazione dei nomi e
numeri in archivio.
La tastiera retroilluminata, compo-
sta da 18 pulsanti, permette l'invio
dei codici di chiamata, codici di
servizio e chiamate alfanumeriche
mediante pulsanti dedicati.
La capacità di memorizzare circa
2.000 codici segreti, permette di
svolgere funzioni di
accessi.
Il numero dei nomi utenti, dei mes-
saggi per il visitatore e dei codici di
servizio non è definito ma dipende
dalla dimensione di ogni campo.
Ad esempio, con un nome di 12
lettere, un codice di chiamata da 5
lettere e 6 numeri per i codici
segreti, è possibile inserire più di
2.400 nomi utenti.
Caratteristiche funzionali
- Possibilità di selezionare 3 gran-
dezze di testo sul display per il
nome utente, messaggi informa-
zione, messaggi chiamata portiere
messaggi comando Tradesman e
messaggi indicazione occupato.
- Menù di programmazione attiva-
bile dopo l'inserimento della pas-
sword.
- Menù di programmazione in lin-
gua italiana e inglese selezionabili.
- Inserimento dei messaggi, nomi,
codici e parametri mediante la
stessa tastiera della targa.
- Possibilità di copiare e trasferire
l'archivio nomi.
- Generazione dei codici di chia-
mata in modo personalizzato.
Funzione dei morsetti (fig. 4)
L linea dati LON
+
alimentazione 14÷18 Vcc
–
pulsante apriporta (ingresso
attivo verso massa)
abilitazione posto esterno (uscita
attiva verso massa, 50 mA max)
ingresso ausiliario (ingresso atti-
vo verso massa)
uscita comando ausiliario (attiva
verso massa, 50 mA max)
Caratteristiche tecniche
• Display: grafico da 122x32 punti,
retroilluminato.
• Alimentazione: 14÷18 Vcc.
• Assorbimento: 350 mA max.
• Memoria: 1 Mb.
• Temperatura di funzionamento:
da -15 °C a +50 °C.
Istruzioni per l'installazione
La placca HAC/300LR va abbinata
alla placca HPC/1 (citofonia) e
HPV/1 (videocitofonia), entrambe
munite dell'interfaccia HIA/300.
L'utilizzo di questa interfaccia per-
mette l'installazione del posto
esterno solo nella versione da
incasso.
Togliere i due bollini di protezione
dei fori filettati nella scatola incas-
so e fissare il telaio tramite le due
1
viti in dotazione (fig. 2).
Per montare la placca inserire
prima la parte superiore del telaio
(fig. 3) e quindi, tramite la chiave
maschio s 2,5 in dotazione, avvita-
re la vite di bloccaggio.

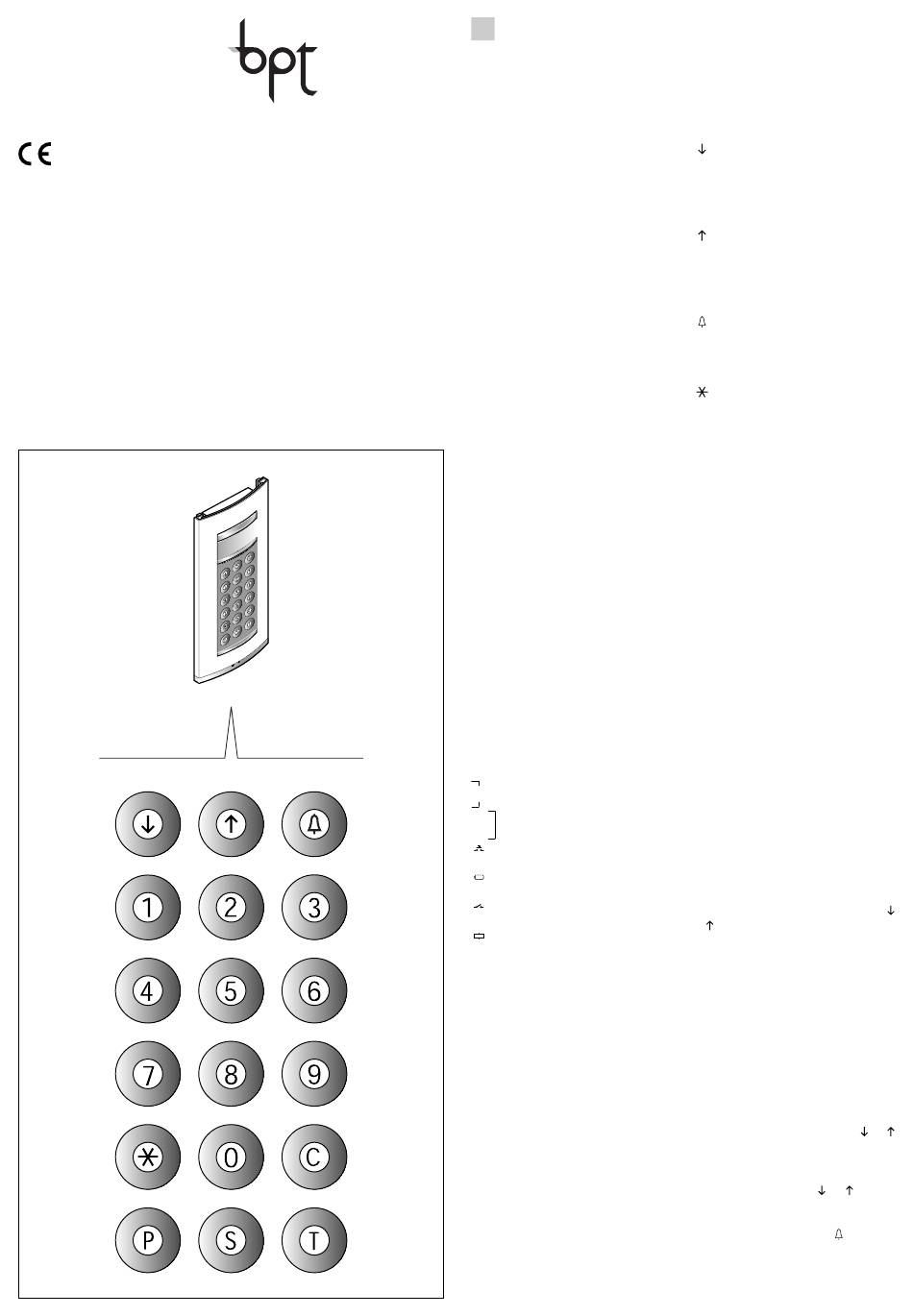

Funzione dei pulsanti
per le chiamate all'utente
Ricerca dei nomi in archivio
dalla lettera A alla lettera Z.
L'ordine di scansione segue
la priorità: spazio, caratteri
speciali, numeri e lettere.
Ricerca dei nomi in archivio
dalla lettera Z alla lettera A.
L'ordine di scansione segue
la priorità: spazio, caratteri
speciali, numeri e lettere.
controllo
Chiamata.
0÷9 Pulsanti per digitare i codici
numerici.
Pulsante per digitare i codici
personalizzati.
C Pulsante per la cancellazione
del codice o della funzione
presente sul display.
P Pulsante per una chiamata di
servizio (portiere, ecc.).
S Pulsante per avviare la proce-
dura per digitare i codici
segreti, comandi
comandi apriporta, password
di accesso alla programma-
zione e di ripristino codici di
default.
T Pulsante per una chiamata di
servizio (tradesman).
INDICAZIONI PER L'USO
DELLA TARGA
Informazioni per i visitatori
È possibile programmare la targa
in modo che, nei periodi di riposo
dell'impianto, compaiano
display delle informazioni in 4 lin-
gue relative all'uso della tastiera.
Mediante programmazione è pos-
sibile personalizzare i testi.
Ricerca degli utenti memorizzati
in archivio e invio chiamata
Premendo brevemente il pulsante
o i messaggi di informazione ven-
gono interrotti e quindi si può cerca-
re il nome desiderato (o in mancan-
za del nome il codice personalizza-
to) seguendo l'ordine alfabetico
(l'ordine di scansione segue la prio-
rità: spazio, caratteri speciali, nume-
ri e lettere).
Ad ogni pressione sul pulsante
compare il nome successivo men-
tre, mantenendolo premuto, la
ricerca avviene in modo veloce
con scorrimento rapido delle lette-
re iniziali in ordine alfabetico o
inverso in funzione del tasto
utilizzato.
Selezionare la lettera iniziale desi-
derata, ricercare il nome agendo
brevemente sui tasti
Quando sul display compare il
nome desiderato effettuare la chia-
mata premendo il tasto
È anche possibile, conoscendo il
codice personalizzato, digitare
direttamente dalla tastiera il codice
relativo all'utente.
ausiliari,
sul
o
o .
.
