10 Montage

9.8 Einbau mit Klebemuffe

HINWEIS
▶ Der Klebstoff ist nicht im Lieferumfang enthalten.
Nur geeigneten Klebstoff verwenden!
●
1. Montagevorbereitungen durchführen (siehe Kapitel „Mon-
tagevorbereitungen").
2. Klebstoff auf der Innenseite des Ventilkörpers und auf der
Außenseite der Rohrleitung laut Angaben des Klebstoff-
herstellers auftragen.
3. Körper des Produkts mit Rohrleitung verbinden.
4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
9.9 Einbau Muffe für Doppelnippel

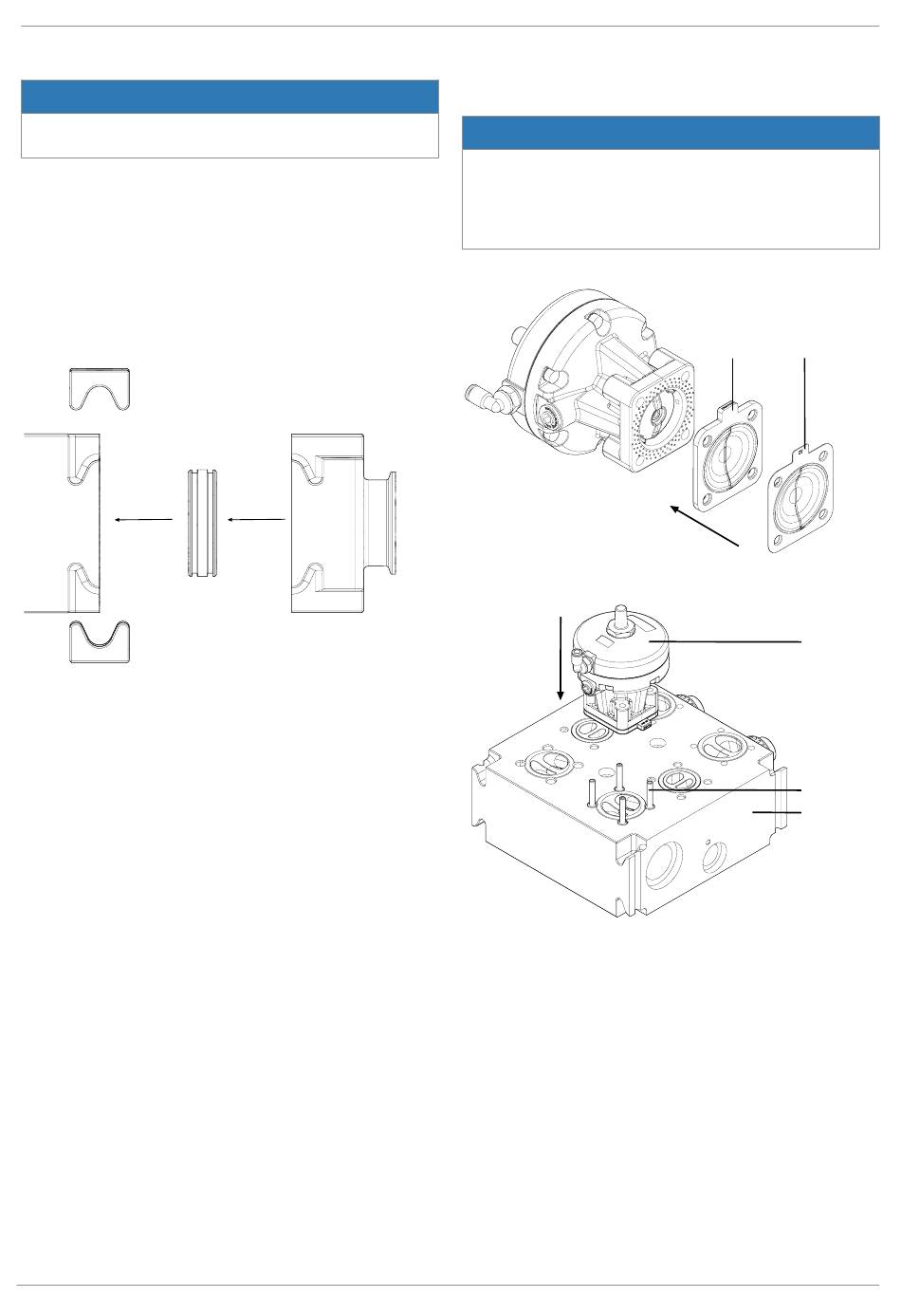

Abb. 6: Muffe für Doppelnippel
1. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
2. O-Ringe einfetten (Fett nicht im Lieferumfang enthalten).
3. O-Ringe in Doppelnippel einsetzen.
4. Doppelnippel mit O-Ring in Körper einsetzen.
GEMÜ P600
10 Montage

10.1 Antrieb montieren

▶ Die Montage ist am Beispiel eines pneumatischen An-
triebs dargestellt. Die Montage von manuellen und elek-
tromotorischen Antrieben erfolgt analog. Die Montage
des Antriebs nur mit entsprechender Betriebsanleitung
des GEMÜ Typs durchführen.

10.1.1 Montage mit Gewindestiften und Muttern

1. Membrane(n) 6 montieren (siehe jeweilige Einbau- und
Montageanleitung).
2. Antrieb 5 mit montierter Membrane 6 über Gewindestifte
7 auf den Block 8 setzen.
24 / 44
HINWEIS
6a
www.gemu-group.com
6b
5
7
8
