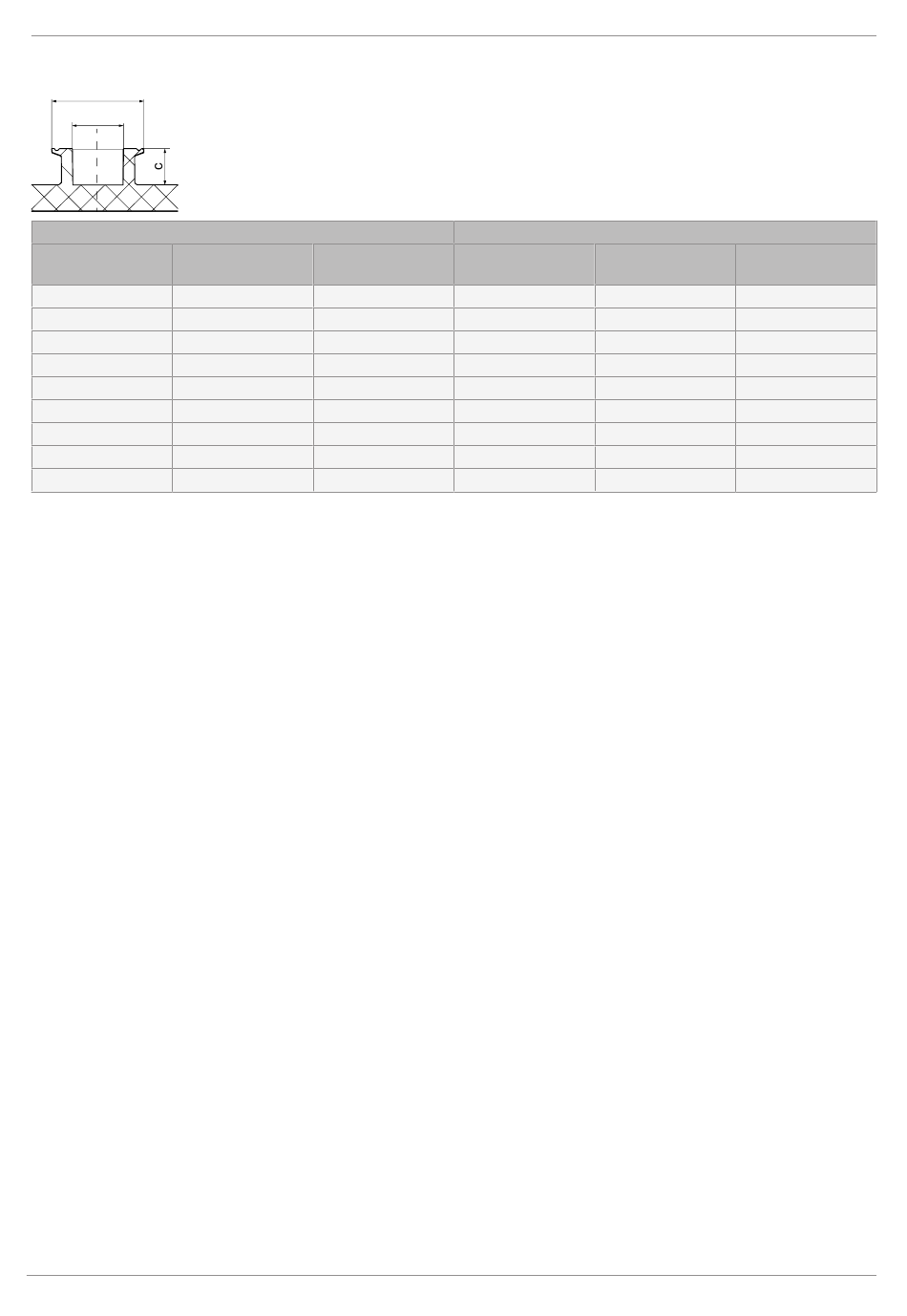

7 Abmessungen
7.1.9 Clamp DIN 32676, Reihe B
Ø D
Ø d
Werkstoffe Code
mind. MG
8
10
10
10
20
40
25
50
50
Maße in mm, MG = Membrangröße
1) Werkstoff Ventilkörper
Code 20: PVDF
Code G5: PP-H, grau
Code N5: PP-H, natur
2) Anschlussart Stutzen 1
Code CE: Clampanschluss ähnlich DIN 32676, Reihe B,Durchmesser Clamp 25,0 mm
Code CF: Clampanschluss ähnlich DIN 32676, Reihe B,DN 15 bis DN 32: Durchmesser Clamp 50,5 mm,DN 40: Durchmesser Clamp 64,0
mm,DN 50: Durchmesser Clamp 91,0 mm
GEMÜ P600
1)
DN
Anschlussarten
2)
Code
6
CE
8
CE
10
CE
15
CF
20
CF
25
CF
32
CF
40
CF
50
CF
øD
25,0
25,0
25,0
50,5
50,5
50,5
64,0
64,0
91,0
20 / 44
20, G5, N5
ød
7,00
20
10,30
20
14,00
20
18,10
20
23,70
20
29,70
20
38,40
20
44,30
20
56,30
28
