9 Einbau in Rohrleitung
HINWEIS
Werkzeug!
▶ Benötigtes Werkzeug für Einbau und Montage ist nicht
im Lieferumfang enthalten.
Passendes, funktionsfähiges und sicheres Werkzeug
●
verwenden.
1. Eignung des GEMÜ Produkts für den jeweiligen Einsatzfall
sicherstellen.
2. Technische Daten des GEMÜ Produkts und der Werkstof-
fe prüfen.
3. Geeignetes Werkzeug bereithalten.
4. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers beachten.
5. Entsprechende Vorschriften für Anschlüsse beachten.
6. Montagearbeiten durch geschultes Fachpersonal durch-
führen.
7. Anlage bzw. Anlagenteil stilllegen.
8. Anlage bzw. Anlagenteil gegen Wiedereinschalten si-
chern.
9. Anlage bzw. Anlagenteil drucklos schalten.
10. Anlage bzw. Anlagenteil vollständig entleeren und abküh-
len lassen bis Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen ausgeschlossen
sind.
11. Anlage bzw. Anlagenteil fachgerecht dekontaminieren,
spülen und belüften.
12. Rohrleitungen so legen, dass Schub- und Biegungskräfte,
sowie Vibrationen und Spannungen vom GEMÜ Produkt
ferngehalten werden.
13. Das Produkt nur zwischen zueinander passenden, fluch-
tenden Rohrleitungen montieren (siehe nachfolgende Ka-
pitel).
14. Durchflussrichtung gegebenenfalls beachten.
15. Einbaulage ist je nach Ausführung unterschiedlich. Tech-
nische Zeichnung beachten.
16. Für eine geeignete Abstützung des Gewichts des Pro-
dukts und der Antriebe hat, je nach Einbaulage, der An-
lagenbetreiber Sorge zu tragen.

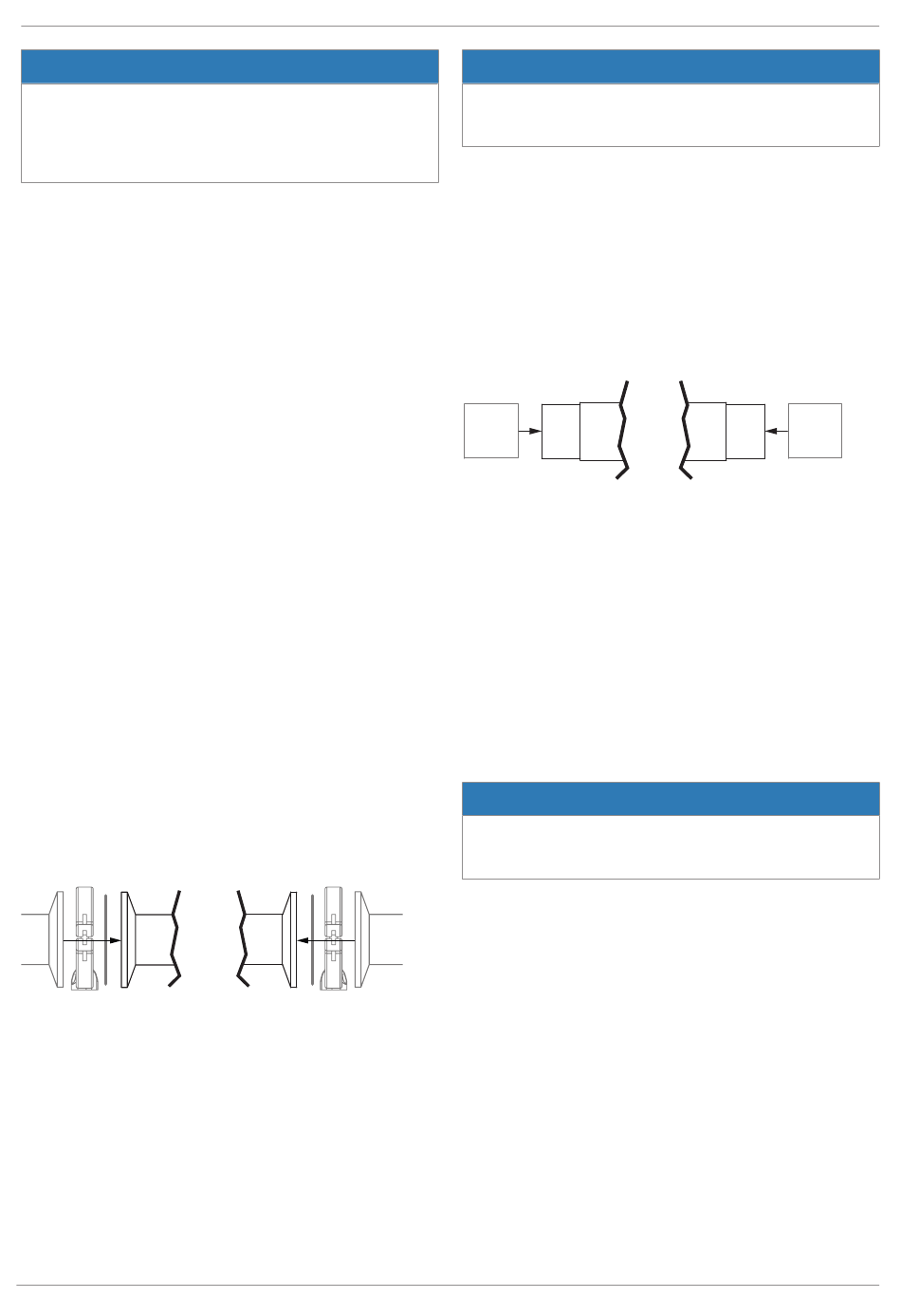

9.2 Einbau mit Clampanschluss
Abb. 1: Clampanschluss
GEMÜ P600
Dichtung und Klammer!
▶ Die Dichtung und die Klammer der Clampanschlüsse
sind nicht im Lieferumfang enthalten.
1. Dichtung und Klammer bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
3. Entsprechende Dichtung zwischen Körper des Produkts
und Rohranschluss einlegen.
4. Dichtung zwischen Körper des Produkts und Rohran-
schluss mit Klammer verbinden.
5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
9.3 Einbau mit Schweißstutzen
Abb. 2: Schweißstutzen
1. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
2. Schweißtechnische Normen einhalten.
3. Antrieb A demontieren (siehe Kapitel „Antrieb demontie-
ren").
4. Körper des Produkts in Rohrleitung einschweißen.
5. Schweißstutzen abkühlen lassen.
6. Antrieb A montieren (siehe Kapitel „Antrieb montieren").
7. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
8. Anlage spülen.
9.4 Einbau mit Gewindemuffe
Dichtmittel!
▶ Das Dichtmittel ist nicht im Lieferumfang enthalten.
Nur geeignetes Dichtmittel verwenden.
●
1. Gewindedichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
3. Gewindeanschluss entsprechend der gültigen Normen in
Rohr schrauben.
4. Körper des Produkts an Rohrleitung schrauben, geeigne-
tes Gewindedichtmittel verwenden.
5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
22 / 44
