Tableau 7-1 Couples de serrage recommandés
Tailles
Toutes
5
6
7
8 et 9
ÉTAPE 8 : Montage d'une console optionnelle

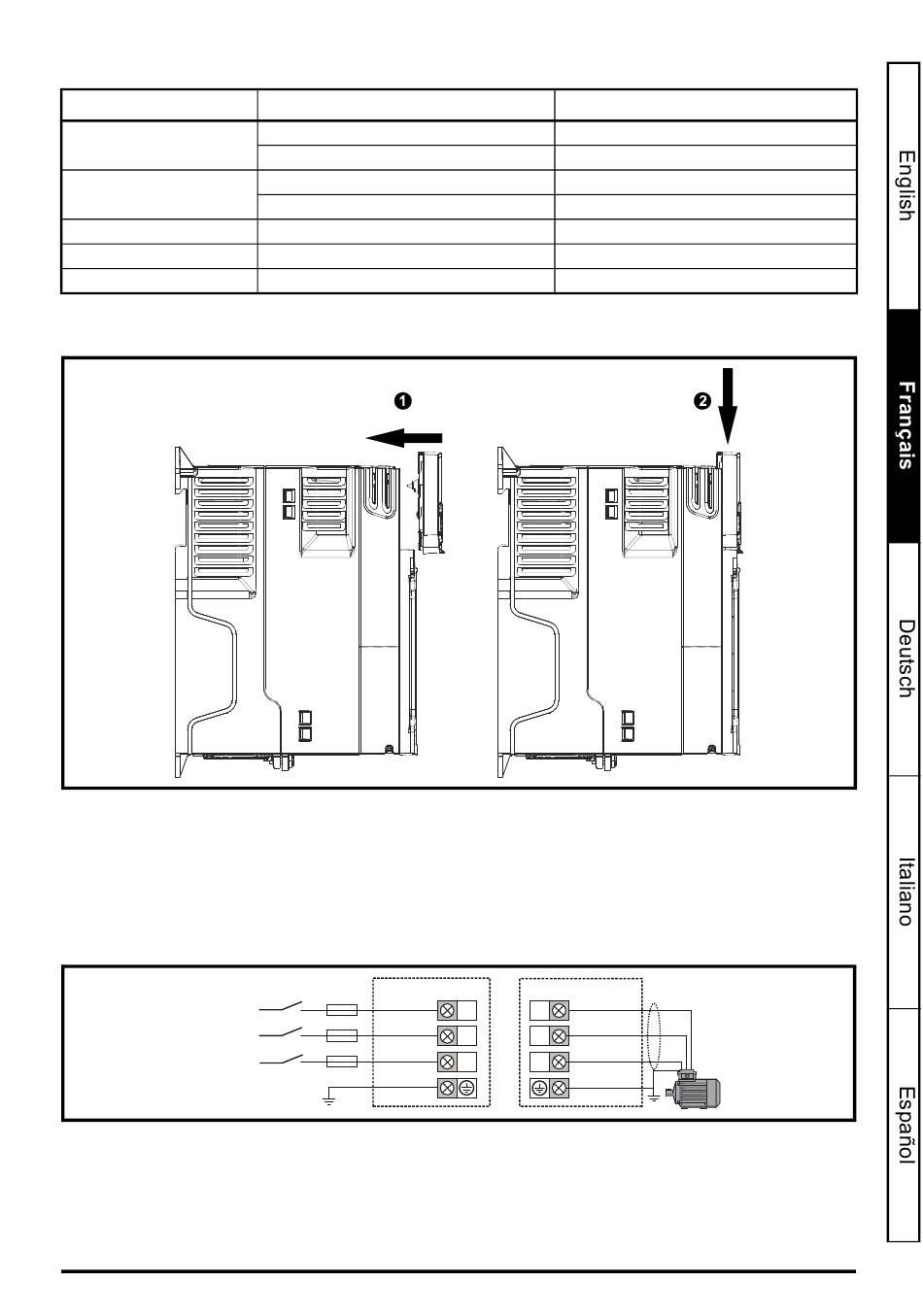

Figure 8-1 Montage de la console CI-Keypad sur le variateur
1. Aligner la CI-Keypad optionnel par rapport au logement prévu pour la console sur le variateur.
2. Faire glisser la console le long des guides jusqu'à ce qu'elle s'enclenche en position.
ÉTAPE 9 : Câblage du variateur
Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 00.005 réglé sur AV) qui est un
contrôle de fréquence via l'entrée analogique 1 (0 à 10 V) ou l'entrée analogique 2 (0 à 10 V) sélectionnable à l'aide
de la borne 14.
Figure 9-1 Raccordements des bornes de puissance
Alimentation
AC triphasée
Guide pas à pas pour l'Unidrive M400
Édition : 2
Description des bornes
Bornes de contrôle
Bornes de relais
Bornes de puissance
Bornes de terre
Bornes de puissance et de terre
Bornes de puissance et de terre
Bornes de puissance et de terre
Alimentation AC
L1
L2
L3
Couple de serrage
0,2 N m
0,5 N m
1,5 N m
2,0 N m
6,0 N m
12 N m
15 N m
Moteur
U
V
W
