Schritt 1 - Basisanschlüsse
Für die Versionen ADV-...-4-DC siehe die Darstellungen in Absatz „5.1.6 An-
schluss der Versorgungsleitung", Seite 76 und „5.1.8 Motoranschluss", Seite 76.

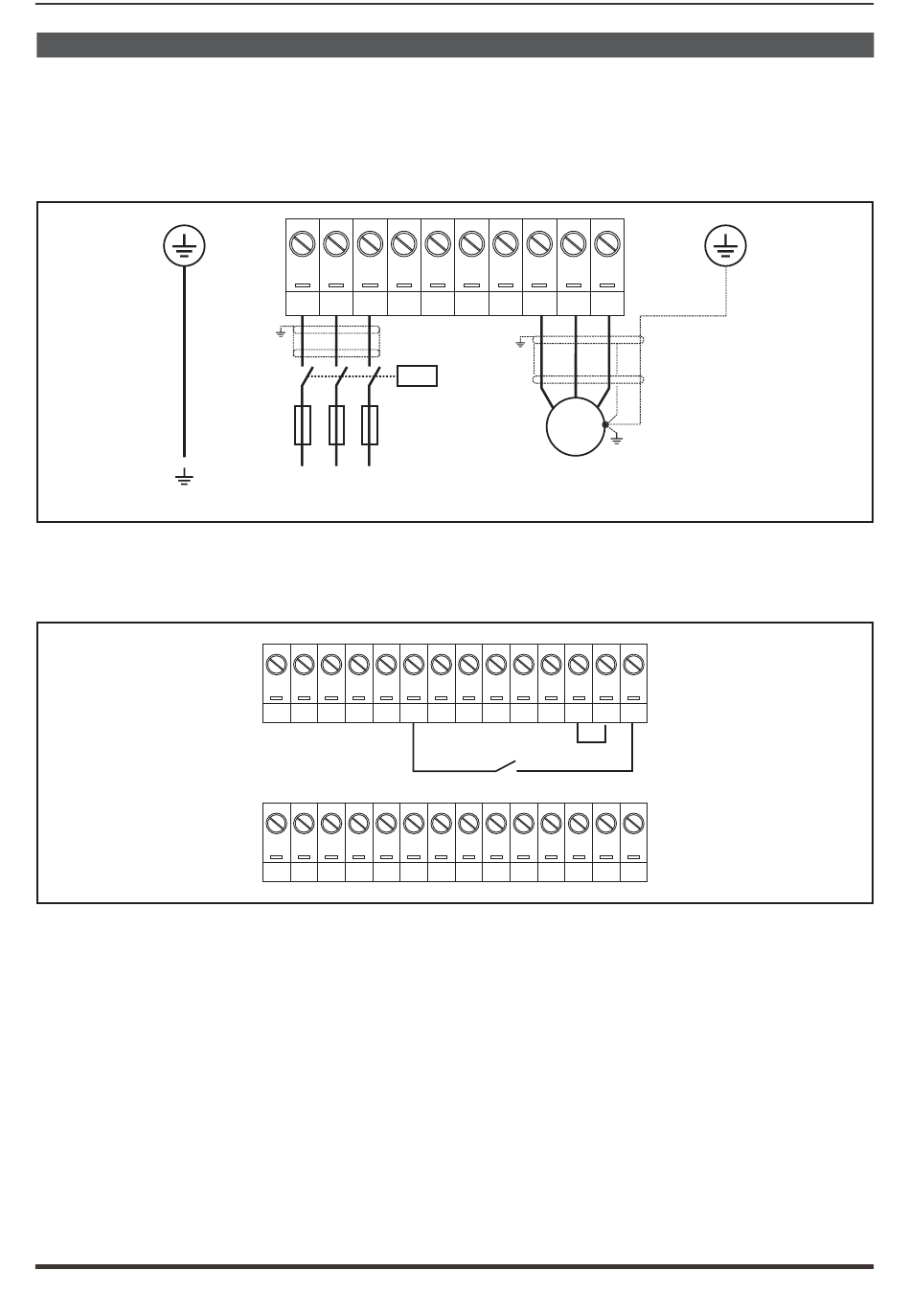

Die Versorgungsanschlüsse gemäß den folgenden Plänen vornehmen:
Anschluss der Versorgungs- und der Motorleitung
Für die Versionen ADV-...-6-DC siehe die schematischen Darstellungen in Ab-
schnitt
Anschluss des Antriebs-Freigabekontakts
Vorzunehmende Kontrollen vor der Antriebsversorgung
•
•
•
•
Antriebsversorgung
•
76
L1 L2 L3 BR1 BR2 C
K1M
F1
L1 L2 L3
(3ph - 400 V / 460 V , 50/60 Hz)
AC AC
„5.1.6 Anschluss der Versorgungsleitung", Seite 76
R21R24 5 6 C1 7 8 9 10 11 12 C2 C3 S3
R11R14 1 2 3 4 S1+S1- 13 14 IS1 IC1 IC2 IS2
Sicherstellen, dass die Versorgungsspannung den korrekten Wert aufweist
und die Eingangsklemmen des Antriebs (L1, L2 und L3 oder C und D für
ADV-...-DC) auf korrekte Weise angeschlossen wurden.
Sicherstellen, dass die Ausgangsklemmen des Antriebs (U, V und W) korrekt
an den Motor angeschlossen wurden.
Sicherstellen, dass alle Klemmen des Antriebssteuerkreises korrekt ange-
schlossen wurden. Kontrollieren, ob alle Steuereingänge offen sind.
Die Encoderanschlüsse kontrollieren; siehe Anhang Sektion A.3.
Nach der Vornahme obiger Kontrollen den Antrieb an die Versorgung anschlie-
ßen und den Vorgang durch Ausführung von Schritt 2 fortsetzen.
ADV200 • Schnellanleitung zur Installation - Spezifikationen und Anschluss
D U V W
M
3 ph
und „5.1.8 Motoranschluss", Seite
Enable
76.
