gefran ADV200 Schnellanleitung Zur Installation Seite 50

Für den Anschluss muss eine Schleife, bestehend aus zwei symmetrischen,
spiralförmigen Leitern mit einer gemeinsamen Abschirmung plus Kabel für den
äquipotentialen Anschluss laut Abbildung verwendet werden. Die Übertragungs-
Drehzahl beträgt 38,4 kBaud.
Zum Anschluss der seriellen Leitung RS485 an den PC siehe folgende Abbildung.
Anschluss an einen Industrie PC mit RS485
Für den Anschluss bedarf es:
•
Anschluss an einen PC mit RS232 Anschluss
Für den Anschluss bedarf es:
•
•
Anschluss an einen PC mit USB Anschluss
Für den Anschluss bedarf es:
•
50
Reserved
XS
5
9

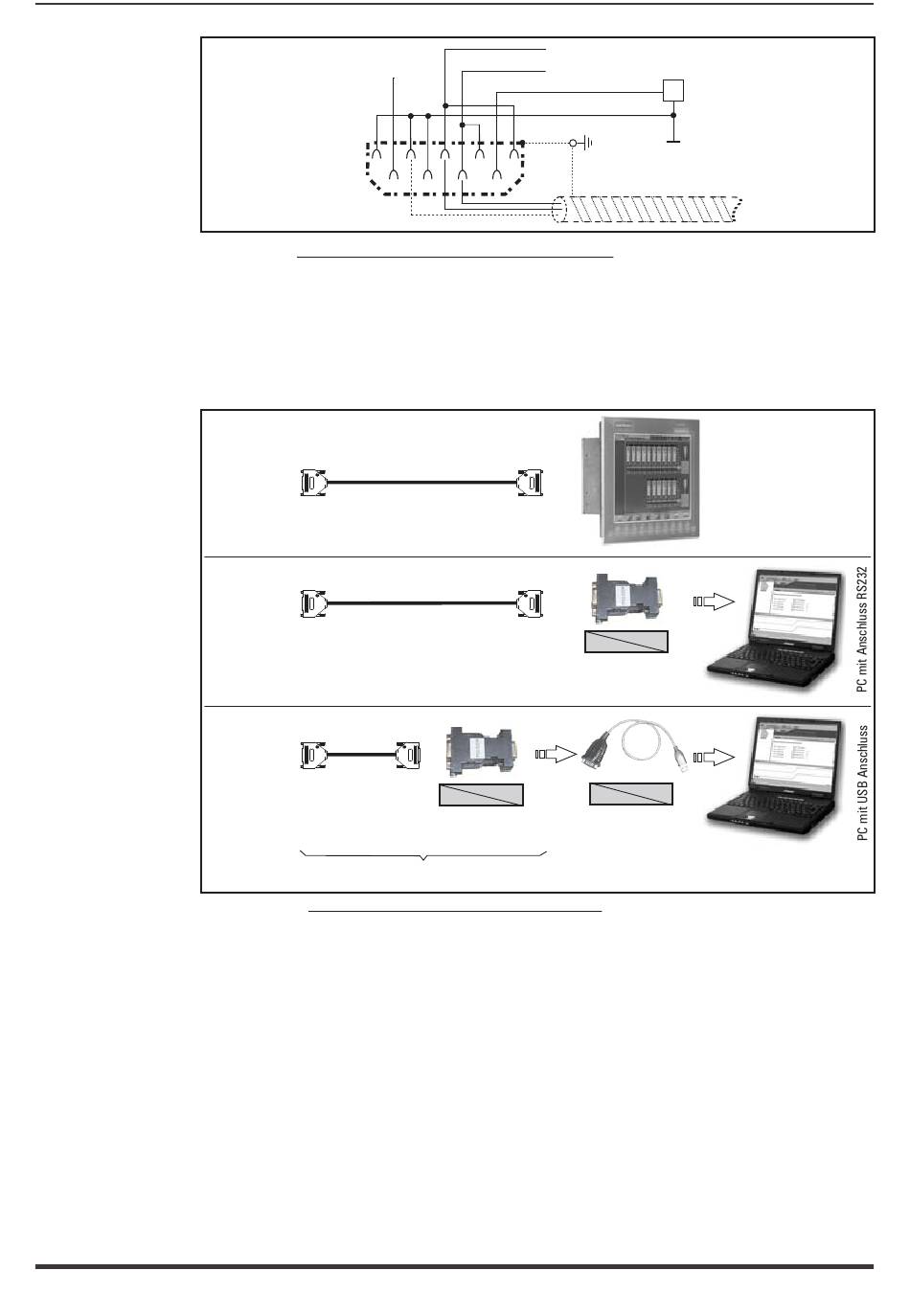

Abbildung 5.5.1.1: serieller Anschluss (nicht isoliert)
RS485
(XS)
Abgeschirmtes Kabel mit Stecker,
5 mt (8S8F59)
RS485
(XS)
Abgeschirmtes Kabel mit Stecker,
5 mt (8S8F59)
RS485
(XS)
Abgeschirmtes Kabel
mit Stecker,
5 mt (8S8F59)
Kit (S50T6) = abgeschirmtes Kabel 5 m + PCI-COM
Abbildung 5.5.1.2: Anschluss RS485 an den PC
eines abgeschirmten Kabels für den XS / RS485 Anschluss (siehe Abbildung
5.5.1.1), Code 8S8F59.
eines PCI-COM Adapters (Option) (oder PCI-485), Code S560T.
eines abgeschirmten Kabels für den XS / PCI-COM Anschluss (oder PCI-485)
Code 8S8F59, siehe Abbildung 5.5.1.1.
eines PCI-COM Adapters (Option) (oder PCI-485), Code S560T.
ADV200 • Schnellanleitung zur Installation - Spezifikationen und Anschluss
TxA/RxA
TxB/RxB
PE
4 2 1
3
8 7 6
EQP
PCI-COM (S5T60)
RS232
RS485
PCI-COM (S5T60)
USB Rs232 Konverter
+5 V
RS485
Industrie PC
(mit RS485)
RS232
RS485
USB
RS232
(S5A20)
