Off-
Función apagada.
On - Función activa. (Por lo que concierne esta función
hacer referencia al manual 3300239 relativo a los
artículos: 224.04 y 405.00).
qCO-( control de calidad output).
selecciona el tipo de salida de los reportes del
control de calidad:
ASC- (ascii) salida a puerto serial, sólo texto no
formateado para terminal de tipo hiperterminal de
Windows.
PRN- (Printer) salida a puerto serial, para impresora art.
405.
14- UtC selección del huso horario.
Especificar un valor de -12 a 12 según el país en que
se utilizará la soldadora (por ej. italia 1 = +1 h respecto a
utc)
15 - dSt selección del la hora legal .
(por ej. 0 invierno, 1 verano)
16- fac. (factory).
el objetivo es el de llevar la soldadora a la programación de
la primera entrega. seleccionada la función, el display AM
visualizará: noP = lleva la soldadora a la programación de
la primera entrega ignorando los programas memorizados,
Prg = cancela todos los programas memorizados y ALL
= lleva la soldadora a la programación de la primera
entrega.
Para confirmar la función deseada basta pulsar durante 3
segundos el pulsador AV, la sigla visualizada en el display
AM iniciará a centellear y pasados algunos segundos, un
sonido confirmará la memorización.
6 INSTALACIóN
la instalación de la soldadora deberá ser realizada
por personal experto. todas las conexiones deberán
realizarse en el pleno respeto de la ley de prevención de
accidentes (cei 26-23 - iec/ts 62081).
6.1 COLOCACIóN
el peso de la soldadora es de aproximadamente 80 Kg.
colocar el aparato en una zona que asegure una buena
estabilidad, una eficiente ventilación en grado de evitar
que el polvo metálico (por ej. de esmerilado) pueda entrar.

6.2 PUESTA EN fUNCIONAMIENTO

montar el enchufe en el cable de alimentación teniendo
particular cuidado de conectar el conductor amarillo verde
al polo de tierra. Verificar que la tensión de alimentación
corresponda a la nominal de la soldadora.
dimensionar los fusibles de protección en base a los
datos citados en la placa de los datos técnicos.
esta soldadora ha sido proyectada para poder montar
contemporáneamente 2 sopletes de soldadura y 2 bobi-
nas de hilo diámetro 2mm, la máquina no puede soldar
con los 2 sopletes en el mismo momento, la elección de
cual soplete utilizar se hace con el conmutador de selec-
ción D.
la bombona del gas debe estar equipada con reductor
de presión y flujómetro. Si la bombona estuviera coloca-
da en la plataforma porta bombonas del carro, deberá
estar sujeta con la correa correspondiente. solo después
de haber colocado la bombona, conectar el tubo del gas
que sale de la parte trasera de la máquina con el regula-
dor de presión.
del tablero posterior salen 2 tubos de gas, uno está aco-
plado al empalme centralizado B y el otro al empalme
centralizado B1, para el acoplamiento adecuado ver la
placa situada en el lado.
El flujo del gas debe ser regulado a 8-10 litros/ minuto
aproximadamente.

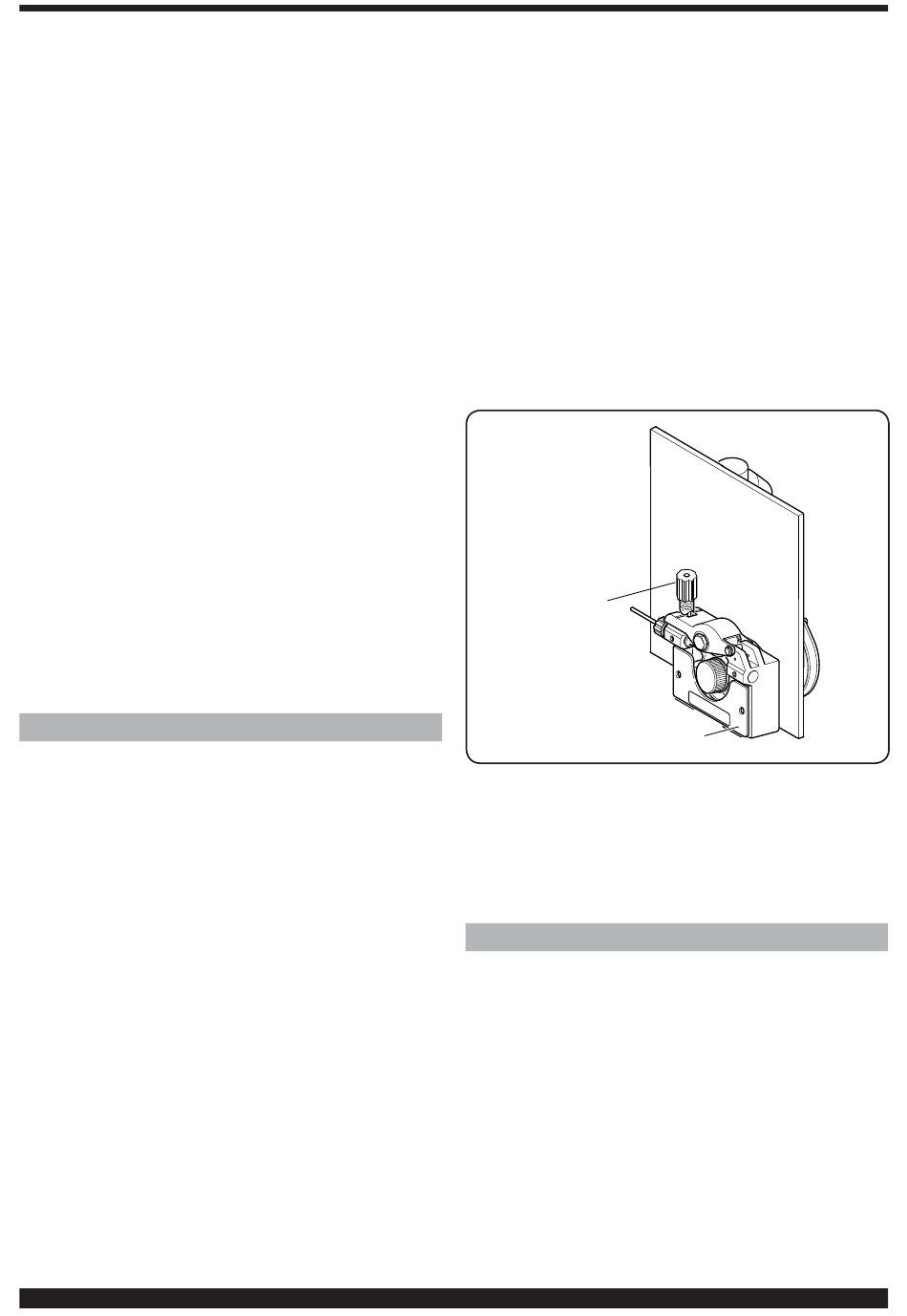

Para averiguar que la ranura de los rodillos corresponda
al diámetro del hilo utilizado, abrir el lateral móvil, quitar la
cubierta CA, desbloquear los rodillos sujeta hilo mediante
la manecilla de regulación de la presión BN, sustituir los
rodillos y volver a montar la cubierta CA (Ver fig. 4).
BN
Fig. 4
montar la bobina del hilo e introducir el hilo en el arrastre
y en la envoltura de la antorcha.
Bloquear los rodillos sujeta hilo con la manecilla BN y
regular la presión.
encender la máquina.
regular el gas utilizando la tecla AY y hacer avanzar el
hilo utilizando la tecla AW.
7 SOLDADURA
soldadura Mig pulsado sinérgico led AP encendido.
elegir el numero de PRg en base al diámetro del hilo que
se utilizará, el tipo y la calidad del material y el tipo de
gas, utilizando las instrucciones colocadas en el interior
del lateral móvil.
Regular las funciones presentes en el submenú según
cuanto se indica en el párrafo "funciones de servicio".
el ajuste de los parámetros de soldadura se lleva a cabo
con la manecilla AI.
soldadura Mig sinérgico led AQ encendido.
Elegir el número de PRg en base al diámetro del hilo que
se utilizará, el tipo y la calidad del material y el tipo de
gas, utilizando las instrucciones colocadas en el interior
del lateral móvil.
Regular las funciones presentes en el submenú según
CA
