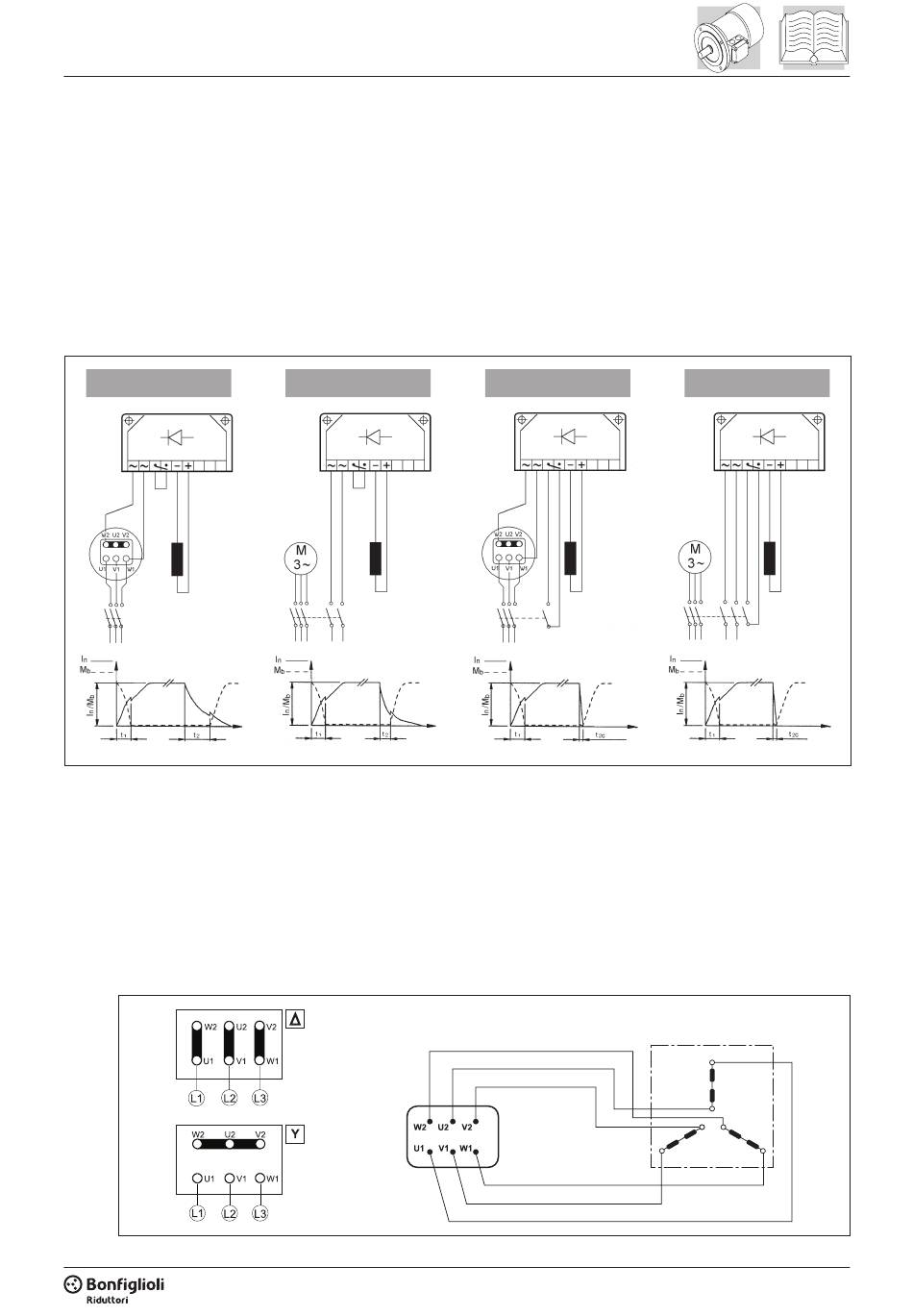

Plan (A) - Bremsversorgung über die Motorspannung und Unterbrechung der Wechselstromseite.
Verzögerter und von den Zeitkonstanten des Motors abhängige Haltezeit t2. Vorzusehen, wenn pro-
gressive Starts/Stopps erforderlich sind.
Plan (B) - Bremsspule mit Fremdversorgung und Unterbrechung der Stromversorgung WS. Normale,
und von den Zeitkonstanten des Motors unabhängige Haltezeit.
Plan (C) - Bremsspule mit Versorgung über die Motorspannung und Unterbrechung der Gleich- und
der Wechselstromseite.
Plan (D) - Bremsspule mit separater Spannungsvversorgung und Unterbrechung der Gleich- und der
Wechselstromseite.
(A)
Spule
Start
Stop
4.7
Abschlüsse -Bremstyp FA und BA
Bei den Motoren mit direkter Bremsspannungsversorgung müssen die Anschlüsse im
Klemmenkasten entsprechend den Angaben im Schema angeschlossen werden:
MUM BX-BE-BN-MX-ME-M_deu - Übersetzung der Originalanleitung in italienischer Sprache - Rev 02_0 - 30/09/16
(B)
Spule
Start
Stop
Delta-
verbidung
Y-verbidung
(C)
Spule
Start
Stop
Motorkemmkasten
(D)
Spule
Start
Stop
Bremse
9 / 32
