3.6.9 Matrixtastatur-Schnittstelle (KEY & LED)
Die Schnittstelle KEY & LED des GF_VEDO TL zur Kommunikation mit den Tastaturen der Serie TF.
Es ist eine sehr schnelle synchron-serielle Full-Duplex-Schnittstelle (SPI) mit einem proprietären Protokoll imple-
mentiert.
Sie ermöglicht die Abfrage der Tastenmatrix und die Steuerung der LEDs auf der Tastatur.
Für die Kommunikation und die Stromversorgung der Tastatur wird ein 8-poliger RJ45-Steckverbinder ohne LED
verwendet. Tabelle 11 gibt die Signalbelegung an.
Die maximal zulässige Kabellänge beträgt 1 m.
1

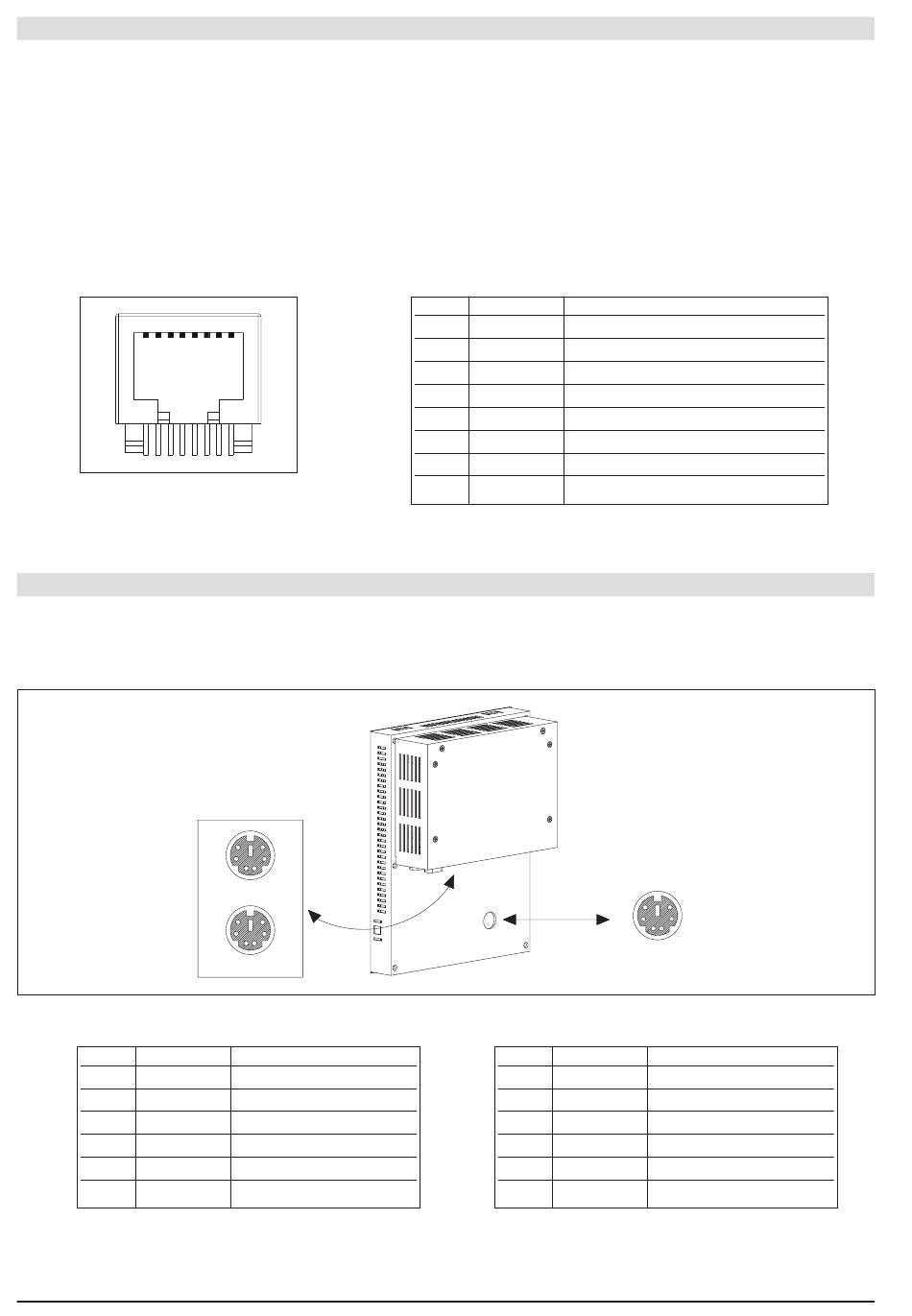

Abbildung 21
Steckverbinder der Schnittstelle KEY & LED
der Terminals GF_VEDO TL
3.6.10 PS2-Schnittstelle für Maus und Tastatur
PS2-Schnittstelle zum Anschluss kompatibler Tastatur und Maus.
Es werden zwei 6-polige Mini-DIN-Steckbuchsen verwendet (grün: Maus; lila: Tastatur).
Die jeweilige Signalbelegung ist in den Tabellen 12 und 13 angegeben.
Abbildung 22 - Steckverbinder der Schnittstelle PS2 für Maus und Tastatur der Terminals GF_VEDO TL
Pin
In/Out
1
KBD Data
2
N.C.
3
GND
4
5 VDC
5
KBD CLK
6
N.C.
Signalbelegung der Schnittstelle PS2 für die Tastatur
der Terminals GF_VEDO TL
18
8
6
5
4
3
2
1
MOUSE
6
5
3
4
2
1
PC-KEY
Beschreibung
Daten Tastatur
nicht angeschlossen
Masse
+5V
Taktgeber Tastatur
nicht angeschlossen
Tabelle 12
Pin
Name
Beschreibung
1
KEYCLK
Taktgeber Tastatur
2
KEYOUT
Ausgang Tastatur
3
KEYIN
Eingang Tastatur
4
IRST
Reset GT-Tast
5
POWER
Spannungsversorgung +5V
6
GND
Spannungsversorgung 0V
7
GND
Spannungsversorgung 0V
8
+12V
Spannungsversorgung +12V
Signalbelegung der Schnittstelle KEY & LED der Terminals GF_VEDO TL
Pin
In/Out
1
MS Data
2
3
4
5 VDC
5
KBD CLK
6
Signalbelegung der Schnittstelle PS2 für die Maus
Tabelle 11
PC-KEY
AUX
6
5
4
3
2
1
Beschreibung
Daten Maus
N.C.
nicht angeschlossen
GND
Masse
+5V
Taktgeber Maus
N.C.
nicht angeschlossen
Tabelle 13
der Terminals GF_VEDO TL
80543B_MHW_GF_VEDO-TL_0109_DEU
