3.6 Anschlüsse für den Benutzer des GF_VEDO TL
Bei den in Tabelle 14 aufgeführten Anschlüssen handelt es sich um Standardsteckverbinder und um spezifische
Steckverbinder von Gefrans, die sich im unteren Bereich befinden.
80543B_MHW_GF_VEDO-TL_0109_DEU

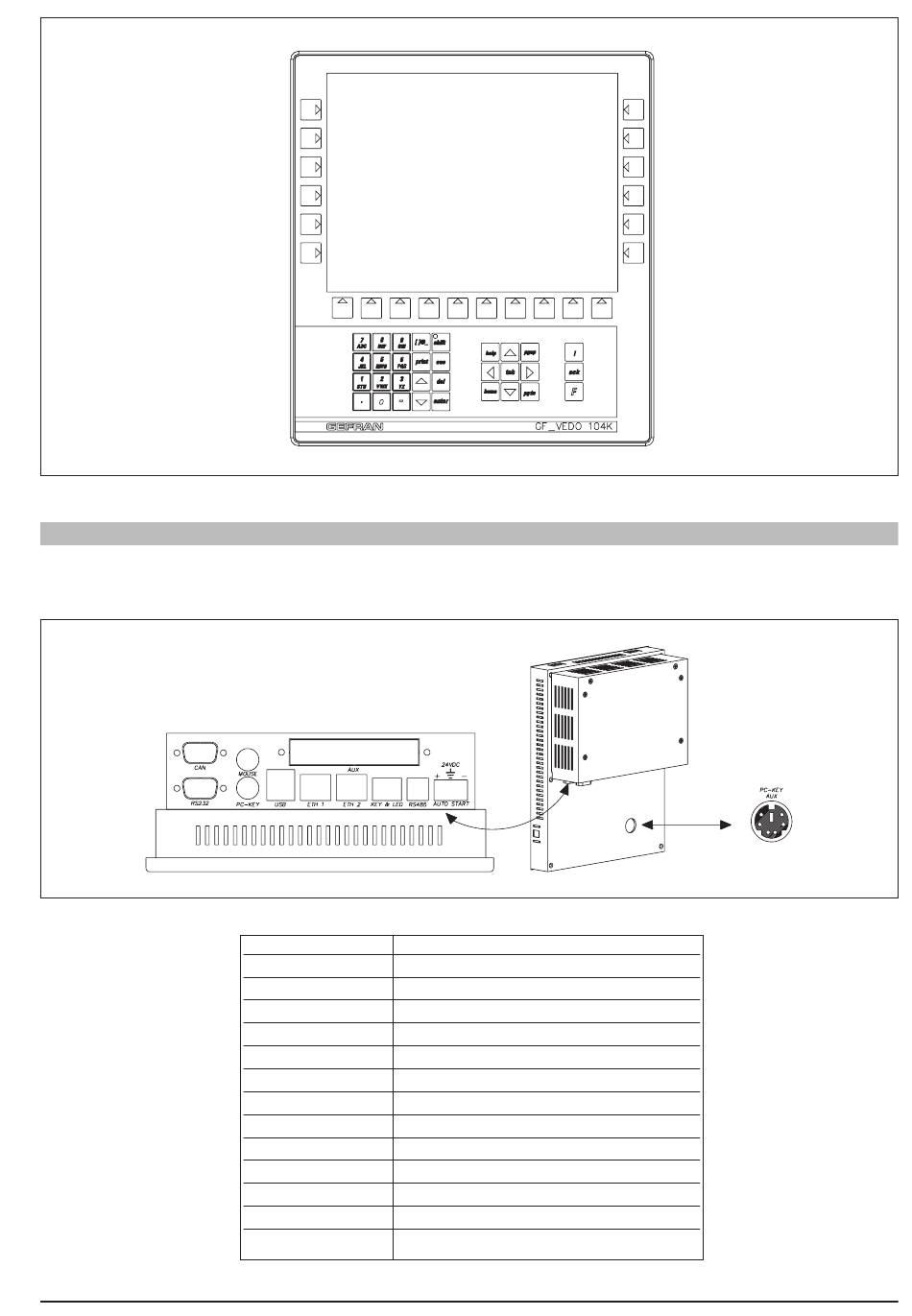

Abbildung 11 - Integrierte Tastatur der Terminals GF_VEDO TL 104CK
Abbildung 12 - Steckverbinder GF_VEDO TL
Name
Beschreibung
CAN
CAN layer2
RS232
serielle Schnittstelle RS-232
MOUSE
Maus PS/2 (grün)
PC-KEY
Tastatur PS/2 (violett)
USB
USB 1.1 Host (500mA)
ETH1
Ethernet 10/100 Base-T
ETH2
Ethernet 10/100 Base-T
KEY & LED
Fieldbuses tastatur
RS485
serielle Schnittstelle RS-485 optoisoliert
AUTO START
Automatische Einschaltung
24VDC
Spannungsversorgung
AUX
zusätzlich (optional)
PC-KEY AUX
Zusatztastatur PS/2
Tabelle 4 - Beschreibung von Steckverbinder GF_VEDO TL
13
