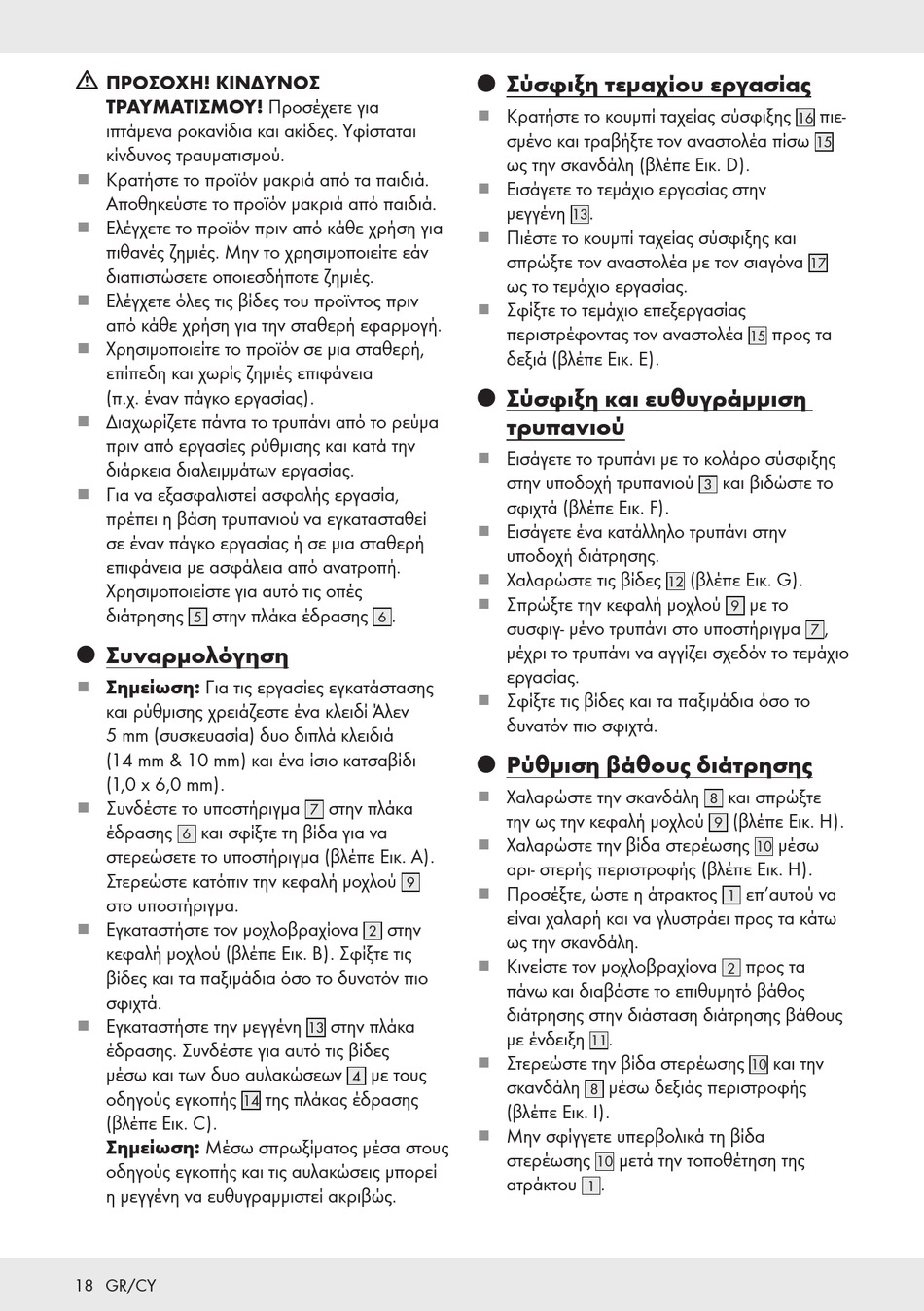

Powerfix Profi HG02905 Montage-, Bedienungs- Und Sicherheitshinweise Seite 18

m
ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ
ΤΡΑΥΜΑΤΙΣΜΟΥ! Προσέχετε για
ιπτάµενα ροκανίδια και ακίδες. Υφίσταται
κίνδυνος τραυµατισµού.
Κρατήστε το προϊόν µακριά από τα παιδιά.
Αποθηκεύστε το προϊόν µακριά από παιδιά.
Ελέγχετε το προϊόν πριν από κάθε χρήση για
πιθανές ζηµιές. Μην το χρησιµοποιείτε εάν
διαπιστώσετε οποιεσδήποτε ζηµιές.
Ελέγχετε όλες τις βίδες του προϊντος πριν
από κάθε χρήση για την σταθερή εφαρµογή.
Χρησιµοποιείτε το προϊόν σε µια σταθερή,
επίπεδη και χωρίς ζηµιές επιφάνεια
(π.χ. έναν πάγκο εργασίας).
Διαχωρίζετε πάντα το τρυπάνι από το ρεύµα
πριν από εργασίες ρύθµισης και κατά την
διάρκεια διαλειµµάτων εργασίας.
Για να εξασφαλιστεί ασφαλής εργασία,
πρέπει η βάση τρυπανιού να εγκατασταθεί
σε έναν πάγκο εργασίας ή σε µια σταθερή
επιφάνεια µε ασφάλεια από ανατροπή.
Χρησιµοποιείστε για αυτό τις οπές
διάτρησης στην πλάκα έδρασης
5
˜ Συναρμολόγηση
Σημείωση: Για τις εργασίες εγκατάστασης
και ρύθµισης χρειάζεστε ένα κλειδί Άλεν
5 mm (συσκευασία) δυο διπλά κλειδιά
(14 mm & 10 mm) και ένα ίσιο κατσαβίδι
(1,0 x 6,0 mm).
Συνδέστε το υποστήριγμα
έδρασης και σφίξτε τη βίδα για να
6
στερεώσετε το υποστήριγμα (βλέπε Εικ. A).
Στερεώστε κατόπιν την κεφαλή µοχλού
στο υποστήριγµα.
Εγκαταστήστε τον µοχλοβραχίονα
κεφαλή µοχλού (βλέπε Εικ. B). Σφίξτε τις
βίδες και τα παξιµάδια όσο το δυνατόν πιο
σφιχτά.
Εγκαταστήστε την µεγγένη
έδρασης. Συνδέστε για αυτό τις βίδες
µέσω και των δυο αυλακώσεων
οδηγούς εγκοπής
14
(βλέπε Εικ. C).
Σημείωση: Μέσω σπρωξίµατος µέσα στους
οδηγούς εγκοπής και τις αυλακώσεις µπορεί
η µεγγένη να ευθυγραµµιστεί ακριβώς.
18 GR/CY
.
6
στην πλάκα
7
9
στην
2
στην πλάκα
13
µε τους
4
της πλάκας έδρασης
˜ Σύσφιξη τεµαχίου εργασίας
Κρατήστε το κουµπί ταχείας σύσφιξης
σµένο και τραβήξτε τον αναστολέα πίσω
ως την σκανδάλη (βλέπε Εικ. D).
Εισάγετε το τεµάχιο εργασίας στην
µεγγένη .
13
Πιέστε το κουµπί ταχείας σύσφιξης και
σπρώξτε τον αναστολέα µε τον σιαγόνα
ως το τεµάχιο εργασίας.
Σφίξτε το τεμάχιο επεξεργασίας
περιστρέφοντας τον αναστολέα
δεξιά (βλέπε Εικ. E).
˜ Σύσφιξη και ευθυγράµµιση
τρυπανιού
Εισάγετε το τρυπάνι µε το κολάρο σύσφιξης
στην υποδοχή τρυπανιού
σφιχτά (βλέπε Εικ. F).
Εισάγετε ένα κατάλληλο τρυπάνι στην
υποδοχή διάτρησης.
Χαλαρώστε τις βίδες
Σπρώξτε την κεφαλή µοχλού
συσφιγ- µένο τρυπάνι στο υποστήριγµα
µέχρι το τρυπάνι να αγγίζει σχεδόν το τεµάχιο
εργασίας.
Σφίξτε τις βίδες και τα παξιµάδια όσο το
δυνατόν πιο σφιχτά.
˜ Ρύθµιση βάθους διάτρησης
Χαλαρώστε την σκανδάλη
την ως την κεφαλή µοχλού
Χαλαρώστε την βίδα στερέωσης
αρι- στερής περιστροφής (βλέπε Εικ. H).
Προσέξτε, ώστε η άτρακτος
είναι χαλαρή και να γλυστράει προς τα κάτω
ως την σκανδάλη.
Κινείστε τον µοχλοβραχίονα
πάνω και διαβάστε το επιθυµητό βάθος
διάτρησης στην διάσταση διάτρησης βάθους
µε ένδειξη .
11
Στερεώστε την βίδα στερέωσης
σκανδάλη µέσω δεξιάς περιστροφής
8
(βλέπε Εικ. I).
Μην σφίγγετε υπερβολικά τη βίδα
στερέωσης μετά την τοποθέτηση της
10
ατράκτου .
1
πιε-
16
15
17
προς τα
15
και βιδώστε το
3
(βλέπε Εικ. G).
12
µε το
9
,
7
και σπρώξτε
8
(βλέπε Εικ. H).
9
µέσω
10
επ'αυτού να
1
προς τα
2
και την
10
