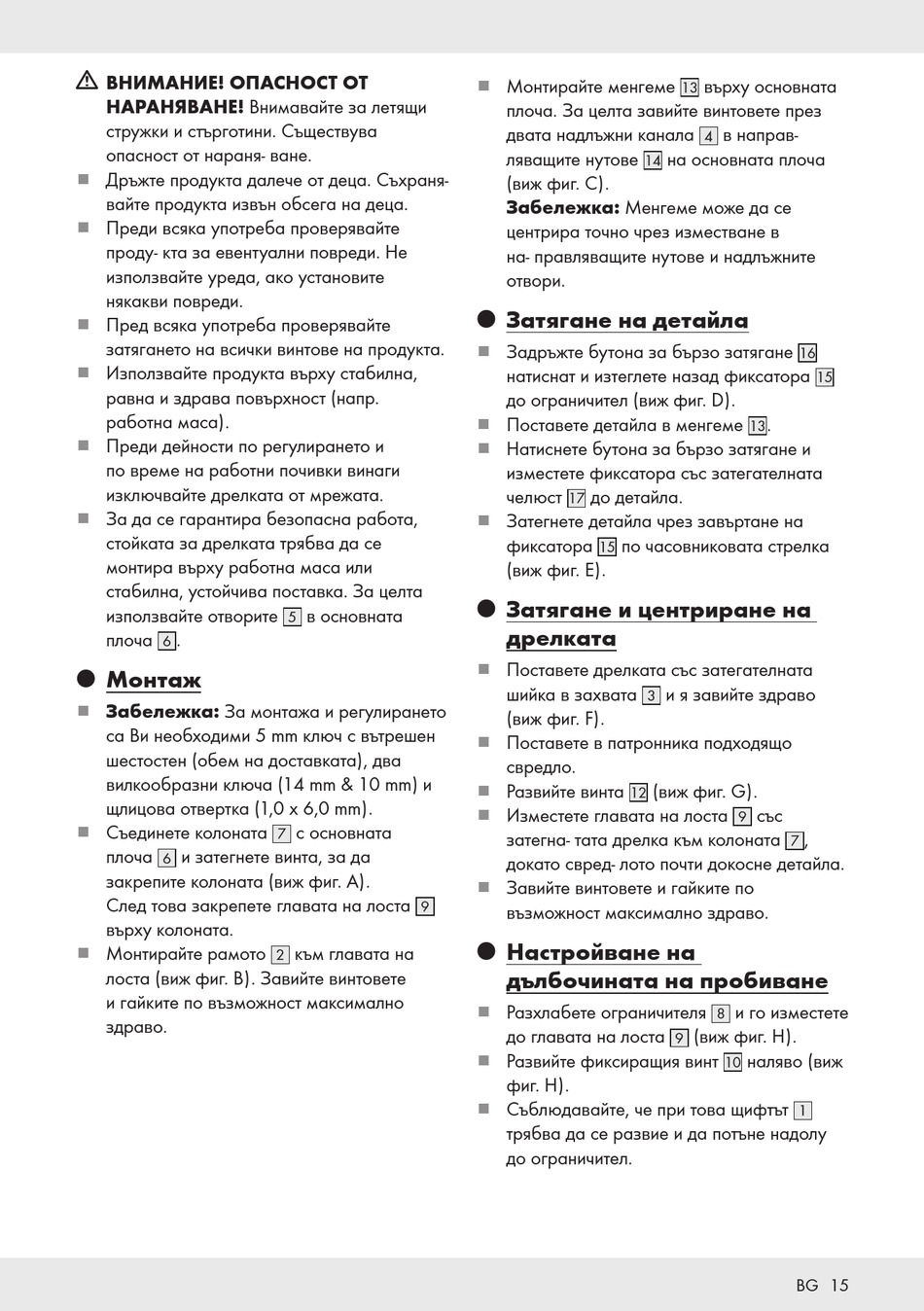

Powerfix Profi HG02905 Montage-, Bedienungs- Und Sicherheitshinweise Seite 15

m
ВНИМАНИЕ! ОПАСНОСТ ОТ
НАРАНЯВАНЕ! Внимавайте за летящи
стружки и стърготини. Съществува
опасност от нараня- ване.
Дръжте продукта далече от деца. Съхраня-
вайте продукта извън обсега на деца.
Преди всяка употреба проверявайте
проду- кта за евентуални повреди. Не
използвайте уреда, ако установите
някакви повреди.
Пред всяка употреба проверявайте
затягането на всички винтове на продукта.
Използвайте продукта върху стабилна,
равна и здрава повърхност (напр.
работна маса).
Преди дейности по регулирането и
по време на работни почивки винаги
изключвайте дрелката от мрежата.
За да се гарантира безопасна работа,
стойката за дрелката трябва да се
монтира върху работна маса или
стабилна, устойчива поставка. За целта
използвайте отворите
плоча .
6
˜ Монтаж
Забележка: За монтажа и регулирането
са Ви необходими 5 mm ключ с вътрешен
шестостен (обем на доставката), два
вилкообразни ключа (14 mm & 10 mm) и
щлицова отвертка (1,0 x 6,0 mm).
Съединете колоната
плоча и затегнете винта, за да
6
закрепите колоната (виж фиг. A).
След това закрепете главата на лоста
върху колоната.
Монтирайте рамото
лоста (виж фиг. B). Завийте винтовете
и гайките по възможност максимално
здраво.
в основната
5
с основната
7
9
към главата на
2
Монтирайте менгеме
плоча. За целта завийте винтовете през
двата надлъжни канала
ляващите нутове
14
(виж фиг. C).
Забележка: Менгеме може да се
центрира точно чрез изместване в
на- правляващите нутове и надлъжните
отвори.
˜ Затягане на детайла
Задръжте бутона за бързо затягане
натиснат и изтеглете назад фиксатора
до ограничител (виж фиг. D).
Поставете детайла в менгеме
Натиснете бутона за бързо затягане и
изместете фиксатора със затегателната
челюст до детайла.
17
Затегнете детайла чрез завъртане на
фиксатора по часовниковата стрелка
15
(виж фиг. E).
˜ Затягане и центриране на
дрелката
Поставете дрелката със затегателната
шийка в захвата
3
(виж фиг. F).
Поставете в патронника подходящо
свредло.
Развийте винта
12
Изместете главата на лоста
затегна- тата дрелка към колоната
докато свред- лото почти докосне детайла.
Завийте винтовете и гайките по
възможност максимално здраво.
˜ Настройване на
дълбочината на пробиване
Разхлабете ограничителя
до главата на лоста
Развийте фиксиращия винт
фиг. H).
Съблюдавайте, че при това щифтът
трябва да се развие и да потъне надолу
до ограничител.
върху основната
13
в направ-
4
на основната плоча
16
15
.
13
и я завийте здраво
(виж фиг. G).
със
9
,
7
и го изместете
8
(виж фиг. H).
9
наляво (виж
10
1
BG 15
