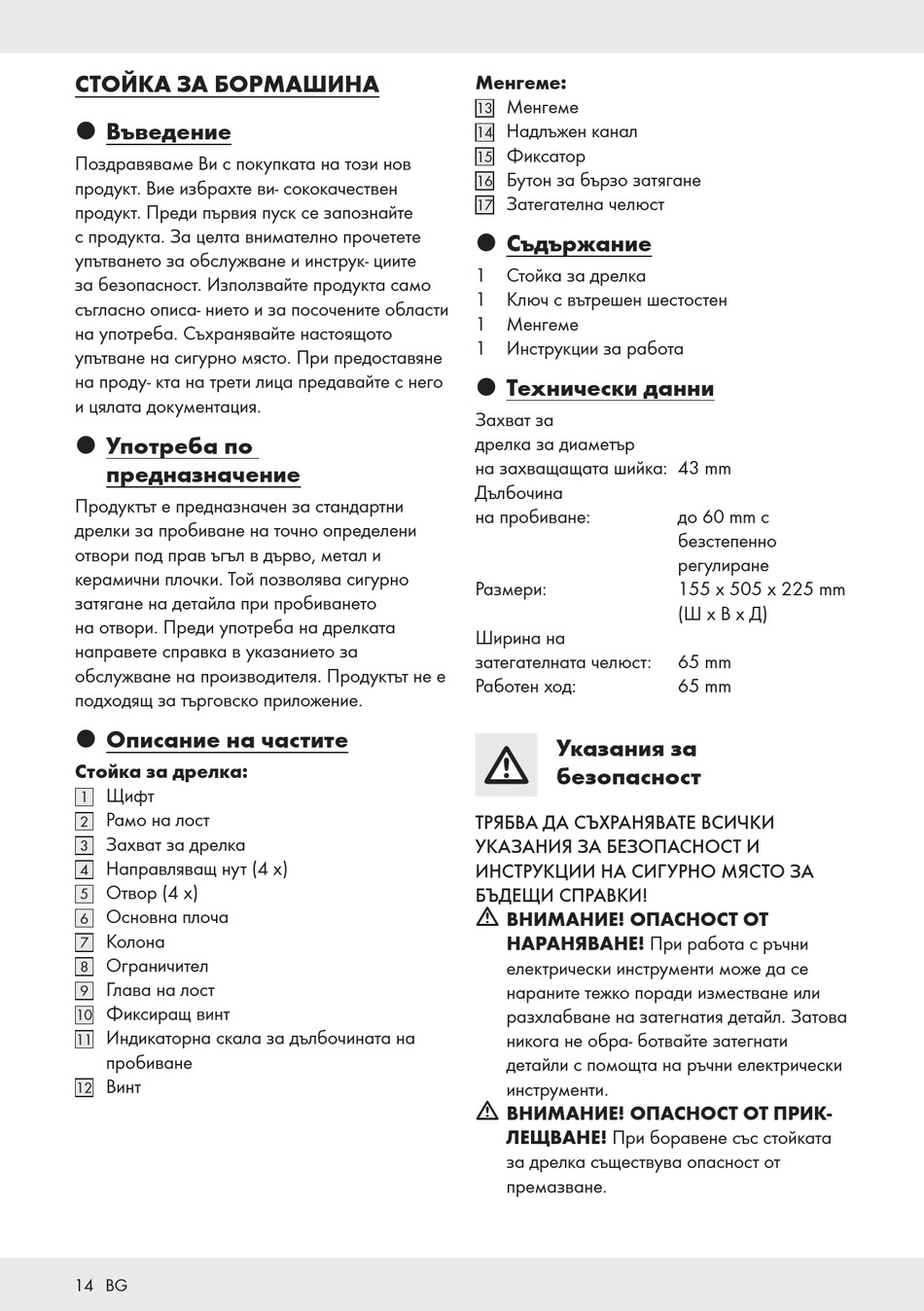

СТОЙКА ЗА БОРМАШИНА
˜ Въведение
Поздравяваме Ви с покупката на този нов
продукт. Вие избрахте ви- сококачествен
продукт. Преди първия пуск се запознайте
с продукта. За целта внимателно прочетете
упътването за обслужване и инструк- циите
за безопасност. Използвайте продукта само
съгласно описа- нието и за посочените области
на употреба. Съхранявайте настоящото
упътване на сигурно място. При предоставяне
на проду- кта на трети лица предавайте с него
и цялата документация.
˜ Употреба по
предназначение
Продуктът е предназначен за стандартни
дрелки за пробиване на точно определени
отвори под прав ъгъл в дърво, метал и
керамични плочки. Той позволява сигурно
затягане на детайла при пробиването
на отвори. Преди употреба на дрелката
направете справка в указанието за
обслужване на производителя. Продуктът не е
подходящ за търговско приложение.
˜ Описание на частите
Стойка за дрелка:
Щифт
1
Рамо на лост
2
Захват за дрелка
3
Направляващ нут (4 x)
4
Отвор (4 x)
5
Основна плоча
6
Колона
7
Ограничител
8
Глава на лост
9
Фиксиращ винт
10
Индикаторна скала за дълбочината на
11
пробиване
Винт
12
14 BG
Менгеме:
Менгеме
13
Надлъжен канал
14
Фиксатор
15
Бутон за бързо затягане
16
Затегателна челюст
17
˜ Съдържание
1 Стойка за дрелка
1 Ключ с вътрешен шестостен
1 Менгеме
1 Инструкции за работа
˜ Технически данни
Захват за
дрелка за диаметър
на захващащата шийка: 43 mm
Дълбочина
на пробиване:
Размери:
Ширина на
затегателната челюст:
Работен ход:
Указания за
безопасност
ТРЯБВА ДА СЪХРАНЯВАТЕ ВСИЧКИ
УКАЗАНИЯ ЗА БЕЗОПАСНОСТ И
ИНСТРУКЦИИ НА СИГУРНО МЯСТО ЗА
БЪДЕЩИ СПРАВКИ!
m
ВНИМАНИЕ! ОПАСНОСТ ОТ
НАРАНЯВАНЕ! При работа с ръчни
електрически инструменти може да се
нараните тежко поради изместване или
разхлабване на затегнатия детайл. Затова
никога не обра- ботвайте затегнати
детайли с помощта на ръчни електрически
инструменти.
m
ВНИМАНИЕ! ОПАСНОСТ ОТ ПРИК-
ЛЕЩВАНЕ! При боравене със стойката
за дрелка съществува опасност от
премазване.
до 60 mm с
безстепенно
регулиране
155 x 505 x 225 mm
(Ш x В x Д)
65 mm
65 mm
