3.3 Θέση αντλίας
3.3.1 Θέση αντλίας για τις SB και SBA
Χρησιμοποιήστε την αντλία στην κατακόρυφη θέση
όπως παρουσιάζεται στο σχήμα 5.
0 °

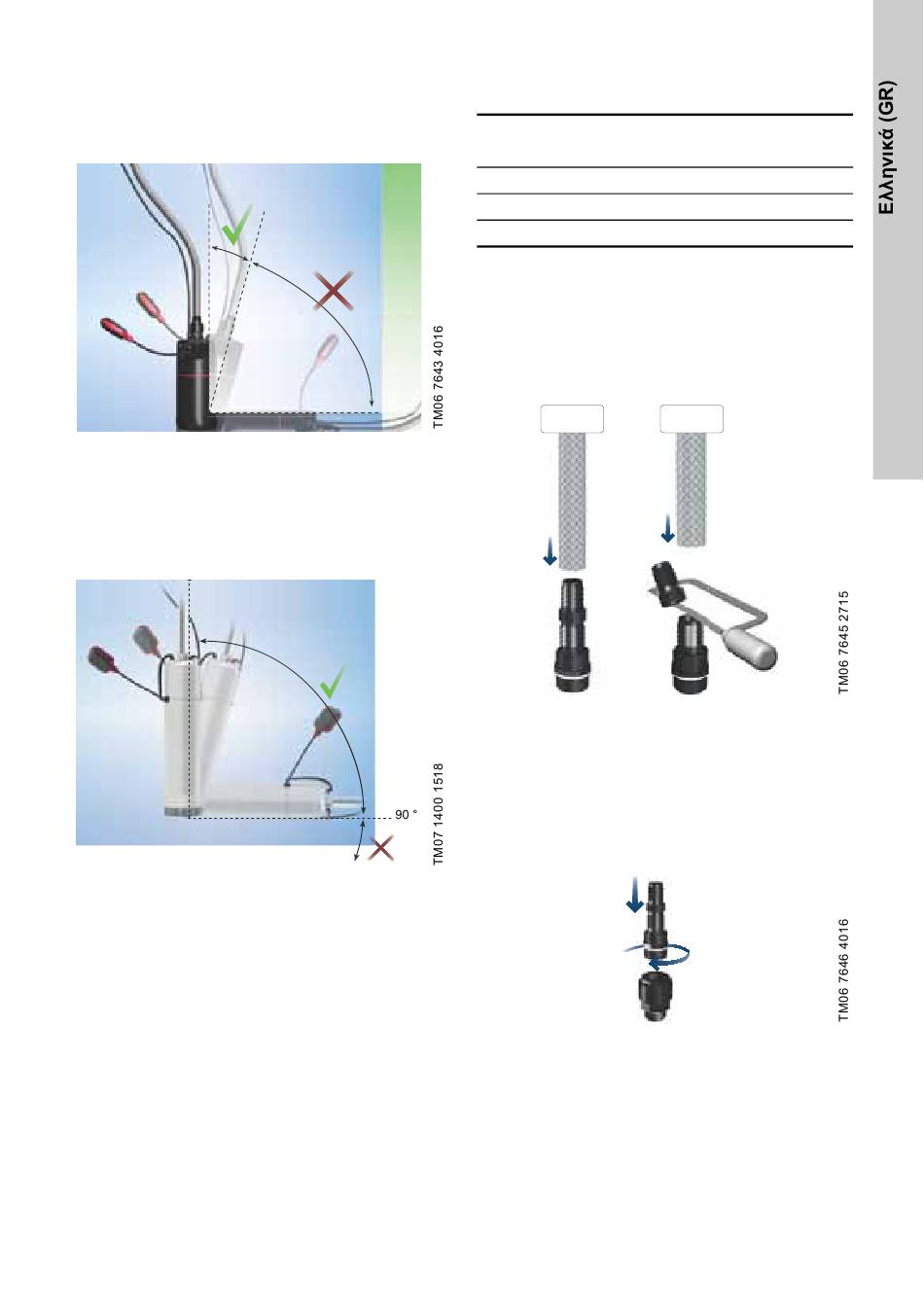

Σχ. 6 Θέση των αντλιών SB, SBA
3.3.2 Θέση αντλίας για την SB HF
Η αντλία είναι κατάλληλη τόσο για κατακόρυφη όσο
και για οριζόντια εγκατάσταση. Ωστόσο, ο άξονας της
αντλίας δεν πρέπει ποτέ να βρίσκεται κάτω από το
οριζόντιο επίπεδο. Βλέπε σχήμα 7.
Σχ. 7 Θέση των αντλιών SB HF
15 °
90 °
3.4 Σύνδεση του εύκαμπτου σωλήνα ή του
σωλήνα εξόδου
Εξωτερικό σπείρωμα σωλήνα
Προϊόν
[ίντσες]
SB G 3/4 ή 1
SBA G 3/4 ή 1
SB HF G 1 1/4
Ο εύκαμπτος σωλήνας ή ο σωλήνας εξόδου μπορεί
να συνδεθεί στο στόμιο εξόδου της αντλίας μέσω
ενός προσαρμογέα. Μπορείτε επίσης να συνδέσετε
ένα σωλήνα απευθείας στην έξοδο της αντλίας.
Οι αντλίες SB και SBA περιλαμβάνουν έναν
προσαρμογέα. Κόψτε τον προσαρμογέα ώστε να
ταιριάζει με τη διάμετρο του στομίου εξόδου.
3 / "
4
Σχ. 8 Προσαρμογέας των SB και SBA
3.5 Βαλβίδα αντεπιστροφής για τις αντλίες
SB
Συνδέστε τη βαλβίδα αντεπιστροφής στην έξοδο της
αντλίας SB. Η βαλβίδα αντεπιστροφής διαθέτει
σπειρώματα G 1" για σύνδεση με τον προσαρμογέα
ή το σωλήνα.
Σχ. 9 Βαλβίδα αντεπιστροφής
1"
