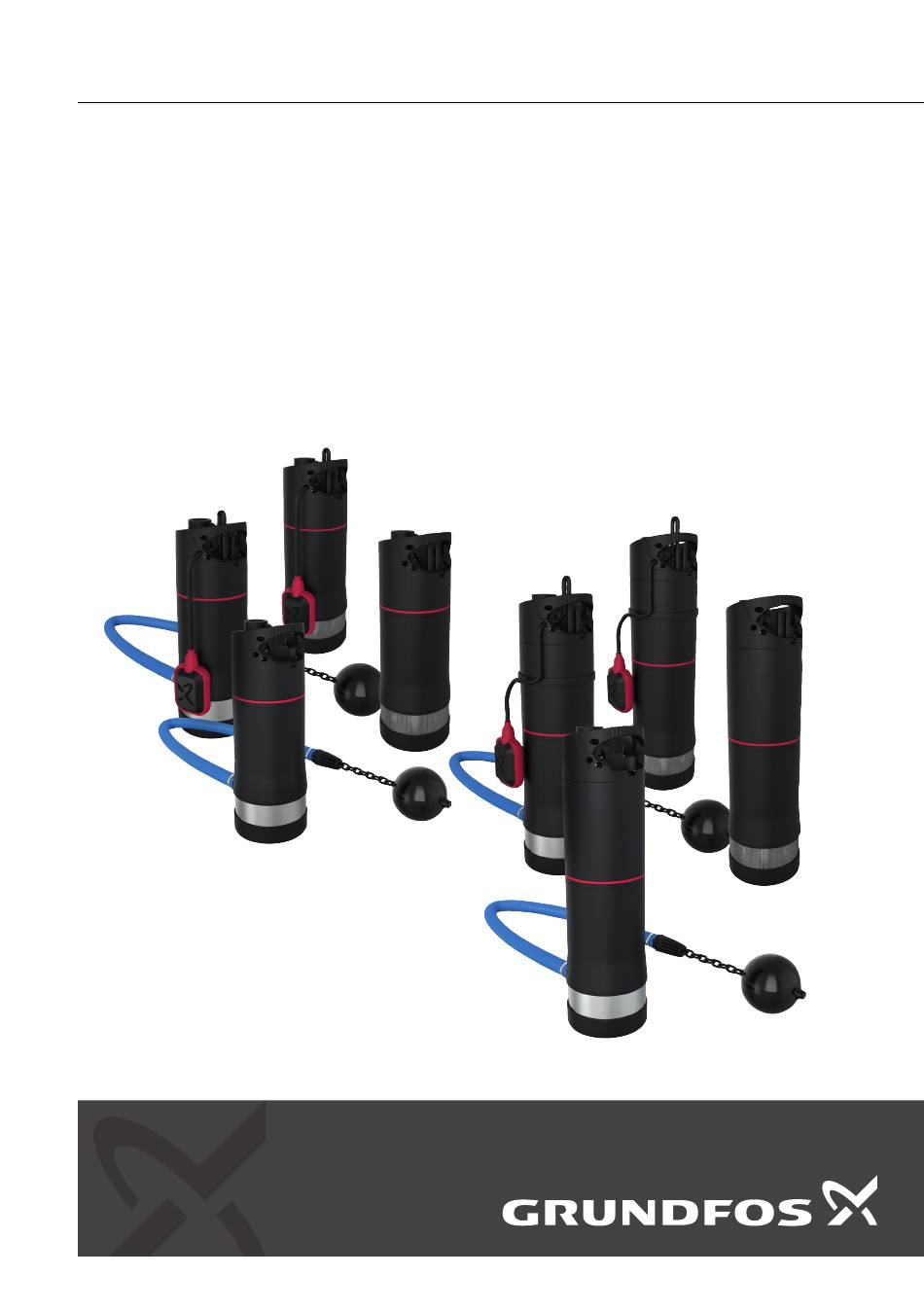

GRUNDFOS INSTRUCTIONS
SB, SBA
Montage- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos SB

Inhaltszusammenfassung für Grundfos SB

  • Seite 1 GRUNDFOS INSTRUCTIONS SB, SBA Montage- und Betriebsanleitung...
  • Seite 3 SB, SBA English (GB) Installation and operating instructions ........5 Български...
  • Seite 4 ..........420 SB, SBA...

  • Seite 5: Inhaltsverzeichnis

    Produktbeschreibung ... . . 57 Sicherheitshinweisen und Serviceanleitungen von SB-Pumpe....57 Grundfos verwendet.

  • Seite 6: Hinweise

    1 schwimmendes Zulaufsieb (nur muss. Pumpenausführung mit seitlichem Zulauf) Ein roter oder grauer Kreis mit einem • 1 Rückschlagventil (nur SB-Pumpen) diagonal verlaufenden Balken, möglicherweise mit einem schwarzen grafischen Symbol, weist darauf hin, dass eine Handlung unterlassen oder beendet werden muss.

  • Seite 7: Installieren Des Produkts

    3. Installieren des Produkts 3.1.1 Maximal zulässige Eintauchtiefe Lesen Sie das Etikett auf dem Produkt. Vergewissern Sie sich, dass die Anlage, in die die Pumpe integriert werden soll, für den maximalen Pumpendruck ausgelegt Maximal zulässige Eintauchtiefe Bezeichnung ist. Diese Pumpe wurde nur für den Gebrauch mit Wasser geprüft.
  • Seite 8 Stellen Sie sicher, dass sich der Schwimmerschalter SB und SBA mit Schwimmerschalter und ungehindert bewegen kann. seitlichem Zulauf Stellen Sie sicher, dass das Ausschaltniveau nicht unter das Zulaufsieb der Pumpe fallen kann. Mindestlänge des Schwimmerschalterkabels Mindestabstand zur Wand bei SB- und SBA- Pumpen in einem Brunnen/Behälter...

  • Seite 9: Mechanische Installation

    3.2 Mechanische Installation 3.3 Position der SB und SBA 3.2.1 Anheben des Produkts 3.3.1 Position der SB und SBA Heben Sie die Pumpe an dem dafür vorgesehenen Montieren Sie die Pumpe in einer senkrechten Griff an. Heben Sie die Pumpe niemals am Position, wie in Abb.

  • Seite 10: Anschließen Des Druckschlauchs Oder Der Druckleitung

    Sie können auch direkt eine Rohrleitung Stromschlag an die Pumpe anschließen. Tod oder schwere Körperverletzungen Bei den SB- und SBA-Pumpen ist ein Adapter im ‐ Der Schutzleiter der Steckdose muss Lieferumfang enthalten. Kürzen Sie den Adapter so, an den Schutzleiter der Pumpe dass er zum Durchmesser des Druckstutzens passt.

  • Seite 11: Anschließen An Eine Externe Steuerung

    Die SP-Pumpen müssen an eine externe Steuerung Tod oder schwere Körperverletzungen angeschlossen werden. Es wird ein Druckmanager ‐ Setzen Sie die Pumpe nicht in von Grundfos empfohlen: net.grundfos.com/qr/i/ Schwimmbecken, Gartenteichen o. Ä. 97506325 ein, solange sich noch Personen im Wasser befinden.

  • Seite 12: Ein- Und Ausschaltbedingungen Der Sba

    Sie es nicht. 5.2 Lagern des Produkts Lagern Sie das Produkt in einem trockenen und staubfreien Raum. Schützen Sie das Produkt vor Schließen Sie SB-Pumpen an eine externe Schwingungen. Steuerung an. Lagerungstemperatur: -10 bis +40 °C. 5.3 Schutz vor Frosteinwirkung...

  • Seite 13: Produkteinführung

    Weitere Informationen 6.5 Bestimmungsgemäße Verwendung 3.6.2 Anschließen an eine externe Steuerung Die Pumpen SB und SBA von Grundfos sind zum Fördern von sauberem Wasser bestimmt. Die 6.3 SBA-Pumpen Pumpen sind besonders für Bei der SBA-Pumpe handelt es sich um eine Regenwasseranwendungen und kleine private vollständige, tauchbare Druckerhöhungspumpe, die...

  • Seite 14: Identifikation

    Qualifikation Insulation Class F IP68 ausgetauscht werden, um Gefahren zu vermeiden. Made in Italy by Grundfos DK - 8850 Bjerringbro, Denmark Sofern erforderlich, reinigen Sie das Sieb jeden Herbst unter fließendem Wasser mit einer Bürste. Im 13 12 Normalbetrieb erfordert die Pumpe keine spezielle Wartung.

  • Seite 15: Störungssuche Beim Produkt

    8. Störungssuche beim Produkt Siehe auch die Kurzanleitung. GEFAHR Stromschlag Tod oder schwere Körperverletzungen ‐ Schalten Sie die Stromversorgung ab, bevor Sie Arbeiten am Produkt durchführen. Stellen Sie sicher, dass die Stromversorgung nicht versehentlich wieder eingeschaltet werden kann. 8.1 Die Pumpe läuft nicht. Ursache Abhilfe Die Sicherungen in der Elektroinstallation sind...

  • Seite 16: Die Pumpe Läuft, Fördert Aber Kein Wasser

    8.2 Die Pumpe läuft, fördert aber kein Wasser. Ursache Abhilfe Das Absperrventil auf der Druckseite ist geschlossen. Öffnen Sie das Ventil. Kein oder zu wenig Wasser im Behälter. Bauen Sie die Pumpe tiefer ein. Reduzieren Sie die Pumpenleistung oder tauschen Sie die Pumpe gegen eine Pumpe mit geringerer Leistung aus.

  • Seite 17: Häufiges Ein- Und Ausschalten Der Pumpe

    8.4 Häufiges Ein- und Ausschalten der Pumpe. Ursache Abhilfe Der Schwimmerschalter ist nicht korrekt justiert. Justieren Sie den Schwimmerschalter, um zwischen dem Ein- und Ausschalten der Pumpe einen ausreichenden Zeitabstand zu gewährleisten. Das Rückschlagventil ist undicht oder in halboffener Reinigen oder ersetzen Sie das Rückschlagventil. Stellung blockiert.

  • Seite 18: Technische Daten

    Kabellänge Min. Durchflussmenge [l/min] SBA 3-35 SBA 3-45 Maximal zulässige Eintauchtiefe Weitere Informationen 4.1 Ein- und Ausschaltbedingungen der SBA 9.1.2 Max. Förderhöhe Schutzklasse SB 3-35 Schutzart IP68 SB 3-45 Wärmeklasse SBA 3-35 SBA 3-45 9.1.3 Temperatur Medientemperatur [°C] 0 bis 40...

  • Seite 19: Elektrische Daten

    3-35 0,66 0,45 1 × 115 3-45 0,84 0,62 3-35 0,70 0,47 1 × 230 3-45 0,76 0,57 9.3.1 Drehzahl 50 Hz 60 Hz Drehzahl [min [min 2800 3400 2800 3400 10. Weitere Produktinformationen Weitere Produktdokumentationen finden Sie unter product-selection.grundfos.com.

  • Seite 20: Entsorgung Des Produkts

    1. Nehmen Sie öffentliche oder private Entsorgungsbetriebe in Anspruch. 2. Sollte dies nicht möglich sein, wenden Sie sich bitte an eine Grundfos-Niederlassung oder - Servicewerkstatt in Ihrer Nähe. Das Symbol mit einer durch- gestrichenen Mülltonne weist darauf hin, dass das jeweilige Produkt nicht im Haushalts- müll entsorgt werden darf.
  • Seite 21 Argentina China Greece Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Hellas A.E.B.E. Ruta Panamericana km. 37.500industin 10F The Hub, No. 33 Suhong Road 20th km. Athinon-Markopoulou Av. 1619 - Garín Pcia. de B.A. Minhang District P.O. Box 71 Tel.: +54-3327 414 444...
  • Seite 22 Fax: +66-2-725 8998 Fax: + 370 52 395 431 Москва, RU-109544, Russia Turkey Тел. (+7) 495 564-88-00 (495) 737-30-00 Malaysia GRUNDFOS POMPA San. ve Tic. Ltd. Факс (+7) 495 564 8811 GRUNDFOS Pumps Sdn. Bhd. Sti. E-mail grundfos.moscow@grundfos.com 7 Jalan Peguam U1/25 Gebze Organize Sanayi Bölgesi...
  • Seite 23 99057358 10.2022 ECM: 1349505 www.grundfos.com...
