3.1.1 Maximální instalační hloubka
Maximální instalační hloubka
Výrobek
[m]
SB 10
SBA 10
SB HF 15
3.1.2 Nejvyšší odběrné místo pro čerpadla SBA
Čerpadla SBA nainstalujte tak, aby výška mezi
jednotkou a nejvyšším odběrným místem
nepřesahovala:
SBA 3-35: 13 m.
SBA 3-45: 20 m.
SBA 3-35
Max.
13 m/43 ft

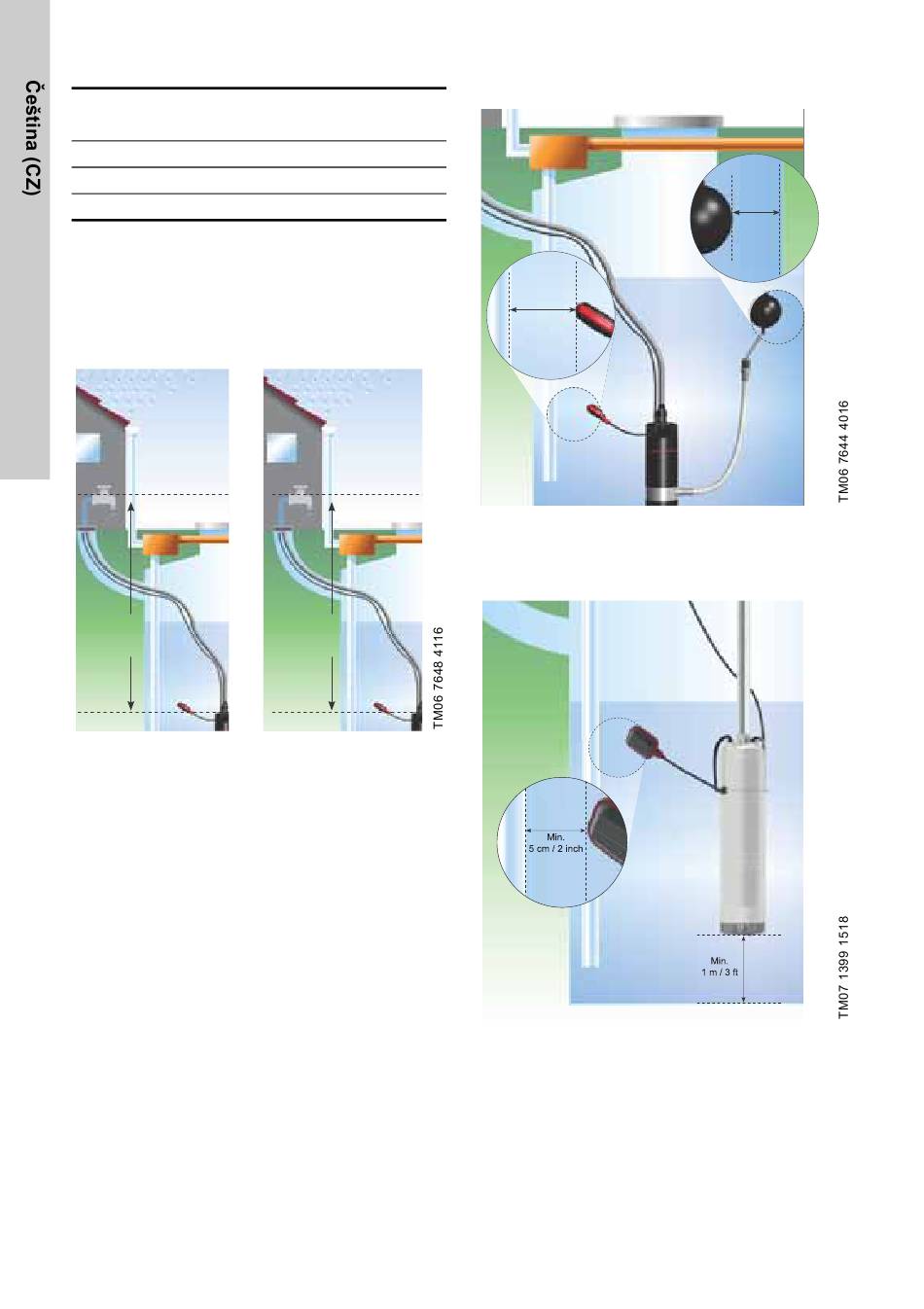

Obr. 1 Nejvyšší odběrné místo pro SBA
3.1.3 Minimální prostor
Čerpadla instalovaná s plovákovým spínačem
potřebují volné místo mezi plovákovým spínačem
a stěnou, aby byl umožněn jeho volný pohyb.
Čerpadla s bočním vstupem potřebují volné místo
mezi sacím sítem a stěnou.
2Pokud čerpadlo instalujete do studny nebo nádrže,
musí minimální rozměry odpovídat hodnotám na
obrázku a 3.
Čerpadla instalovaná bez plovákového spínače
vyžadují prostor odpovídající fyzickým rozměrům
čerpadla.
36
SBA 3-45
Max.
20 m/66ft
Čerpadlo SB a SBA s plovákovým spínačem
a bočním vstupem
Min.
5 cm/2 inch
Obr. 2 Minimální prostor pro čerpadlo SB
a SBA ve studně nebo nádrži.
Čerpadlo SB HF s plovákovým spínačem
Obr. 3 Minimální prostor pro čerpadlo SB HF.
Tento příklad uvádí instalaci do studny
Min.
10 cm/
4 inch
