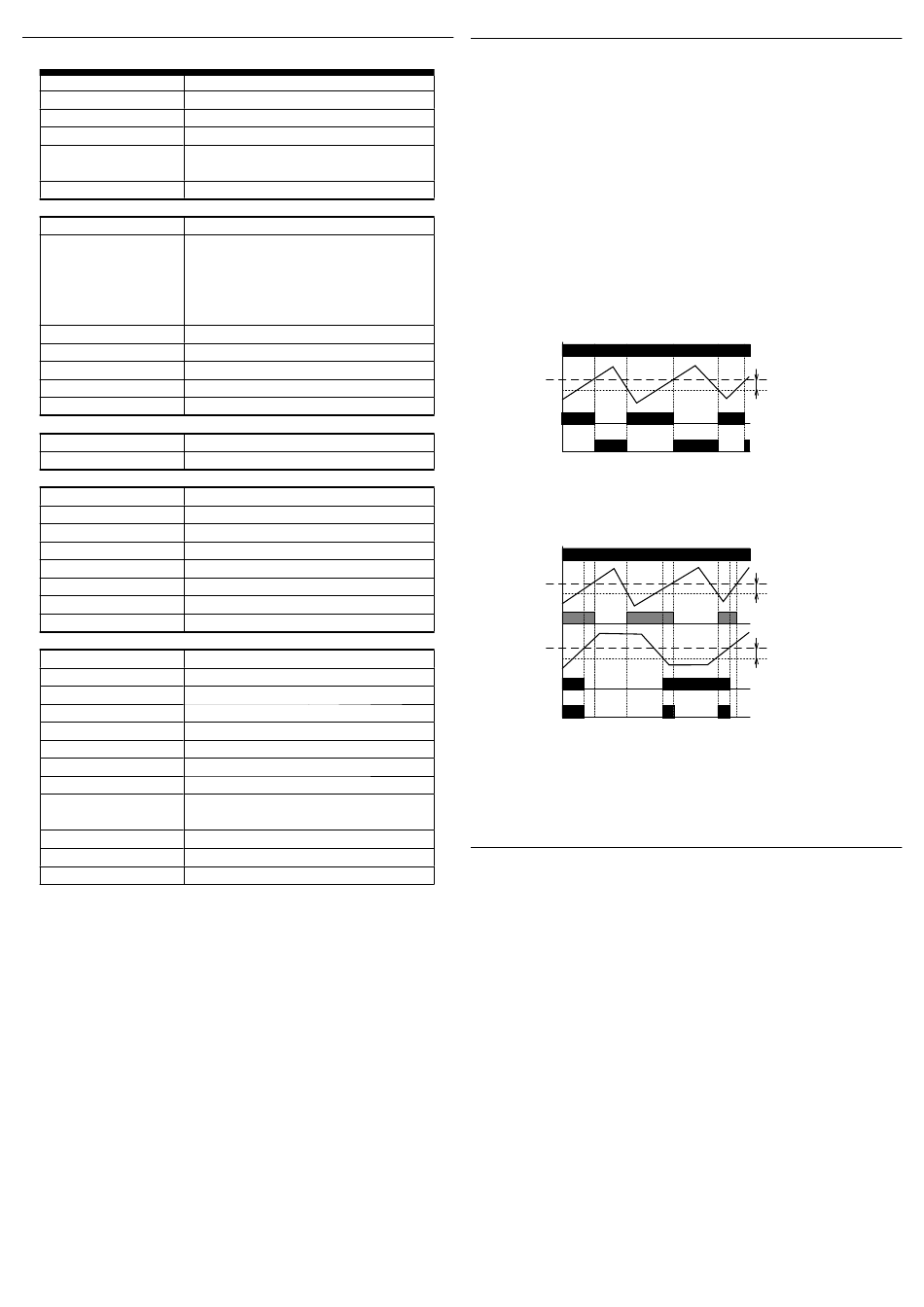

Dane techniczne

Funkcje:
Zaciski zasilania:
Napięcie zasilania: AC 230 V (AC 50-60 Hz), AC/DC 24V galwanicznie oddzielone
Pobór mocy maks.:
Max. moc rozproszona
(Un + zaciski):
Tolerancja napięcia zasilania:
Obwód mierzenia
Zaciski pomiarowe:
Zakres temperatury:
(wybór przełącznikiem
obrotowym)
Precyzyjne nastawienie temp.:
Histereza dla T1:
Histereza dla T2:
Czujnik:
Sygnal. uszkodzenia czujnika:
Dokladność
Dokładność ustawienia (mech.):
Zależność od temperatury:
Wyjście
Ilość i rodzaj styków:
Prąd znamionowy:
Moc łączeniowa:
Prąd szczytowy:
Łączone napięcie:
Sygnalizacja wyjścia:
Trwałość mechaniczna:
Trwałośc elektryczna (AC1):
Pozostałe dane
Temperatura pracy:
Temp. przechowywania:
Napięcie udarowe:
Pozycja robocza:
Montaż:
Stopień ochrony obudowy:
Kategoria przepięciowa:
Stopień zanieczyszczenia:
Przekrój przew.
2
doprowadzającyc (mm ):
Wymiary:
Waga:
Normy:
TER-4
termostat podwójny
A1-A2
5 VA / 2.5 W (AC 230 V), 2 VA / 1.4 W (AC/DC 24 V)
5.5 W
- 15 %; + 10 %
T1-T1 i T2-T2
-40 .. -25 °C 35 .. 50 °C
-25 .. -10 °C 50 .. 65 °C
-10 .. 5 °C 65 .. 80 °C
5 .. 20 °C 80 .. 95 °C
20 .. 35 °C 95 .. 110 °C
0 - 15 °C, wg ustawionego zakresu
ustawialna 0.5 lub 2.5 °C (DIP przełącznikiem)
ustawialna 0.5 lub 2.5 °C (DIP przełącznikiem)
termistor NTC 12 kΩ / 25 °C
świeci zółta dioda LED + miganie czerwonej diody LED
5 %
< 0.1 % / °C
2x przełączny (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / < 3 s
250 V AC1 / 24 V DC
czerwona dioda LED
7
3x10
0.7x10 5
- 20 .. 55 °C
- 30 .. 70 °C
4 kV (zasilanie - wyjście)
dowolna
szyna DIN EN 60715
IP40 od strony panelu przedniego / IP20 zaciski
III.
2
maks. 1x 2.5, maks. 2x 1.5 /
z tulejką maks. 1x1.5
90 x 52 x 65 mm
240 g (230 V), 146 g (24 V)
EN 60730-2-9, EN 61010-1
Funkcje
Każdy z termostatów posiada własny czujnik temperatury, przybliżone oraz precyzyjne
ustawienie temperatury, ustawienie histerezy oraz przekaźnika wyjściowego.
Wymagana temperatura ustawiana jest jako suma wartości wybranego zakresu
temperatury oraz precyzyjnego ustawienia temperatury.
Na przykład: Wymagana temperatura ....................... 25˚C
Ustawiony zakres .................................... 20˚C
Precyzyjne ustawienie ............................ 5˚C
Urządzenie nadzoruje stan błędu każdego z czujników (zwarcie lub przerwanie) - o ile
pojawi się usterka czujnika, świeci żółta dioda LED oraz miga odpowiednia czerwona
dioda LED. Odpowiedni przekaźnik przy pojawieniu się usterki rozłączy.
Urządzenie można również wykorzystać jako prosty termostat (z jednym czujnikiem). W
tym przypadku koniecznym jest podłączenia do niewykorzystanego wyjścia rezystora
10kΩ (wchodzi w skład urządzenia).
Niezależna funkcja termostatu
Un
T1
15 - 18
ogrzewanie
15 - 18
chłodzenie
Urządzenie działa jak 2 niezależne proste termostaty.
Zależna funkcja termostatu
Un
T1
stan T1
T2
25 - 28
15 - 18
Termostaty podłączone są „szeregowo" - tzn. termostat 1 jest zablokowany poprzez
termostat 2. Możne to wykorzystać np. w taki sposób, że termostat 1 działa jako
operacyjny a termostat 2 jest blokujący (awaryjny - np. przy przegrzaniu urządzenia).
Ostrzeżenie
Urządzenie jest przeznaczone dla podłączeń do sieci 1-fazowej lub ss obwodów (wg typu,
potrzebne dotrzymywać zakresy napięciowe) i musi być instalowany w zgodzie z
zasadamy i normami płatnymi w danym kraju. Instalacja, podłączenie, ustawienia i
serwisowanie powinny być przeprowadzane przez wykwalifi kowanego elektryka, który
zna funkcjonowanie i parametry techniczne tego urządzenia. Dla właściwej ochrony
zaleca się zamontowanie odpowiedniego urządzenia ochronnego na przednim panelu.
Przed rozpoczęciem instalacji główny wyłącznik musi być ustawiony w pozycji "SWITCH
OFF" oraz urządzenie musi być wyłączone z prądu. Nie należy instalować urządzenia w
pobliżu innych urządzeń wysyłających fale elektromagnetyczne. Dla wlaściwej instalacji
urządzenia potrzebne są odpowiednie warunki dotyczące temperatury otoczenia. Należy
użyć śrubokrentu 2 mm dla skonfi gurowania parametrów urządzenia. Urządzenie jest w
pełni elektroniczne instalacja powinna zakończyć się sukcesem w wyniku postępowania
zgodnie z tą instrukcją obsługi. Bezproblemowość użytkowania urządzenia wynika również
z warunków transportu, składowania oraz sposobu obchodzenia się z nim. W przypadku
stwierdzenia jakichkolwiek wad bądż usterek, braku elementów lub zniekształcenia
prosimy nie instalować urządzenia tylko skontaktować się ze sprzedawcą. Produkt może
być po końcu używania ponownie przetwarzany.
2 / 2
T1- ustawialna temperatura
termostatu
H - ustawialna histereza
termostatu
H
T1(2) - ustawialna
temperatura
termostatu 1(2)
H1(2) - ustawialna histereza
termostatu 1(2)
H 1
H 2
