Elko EP TER-7 Handbuch

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-211/2016 Rev.: 1

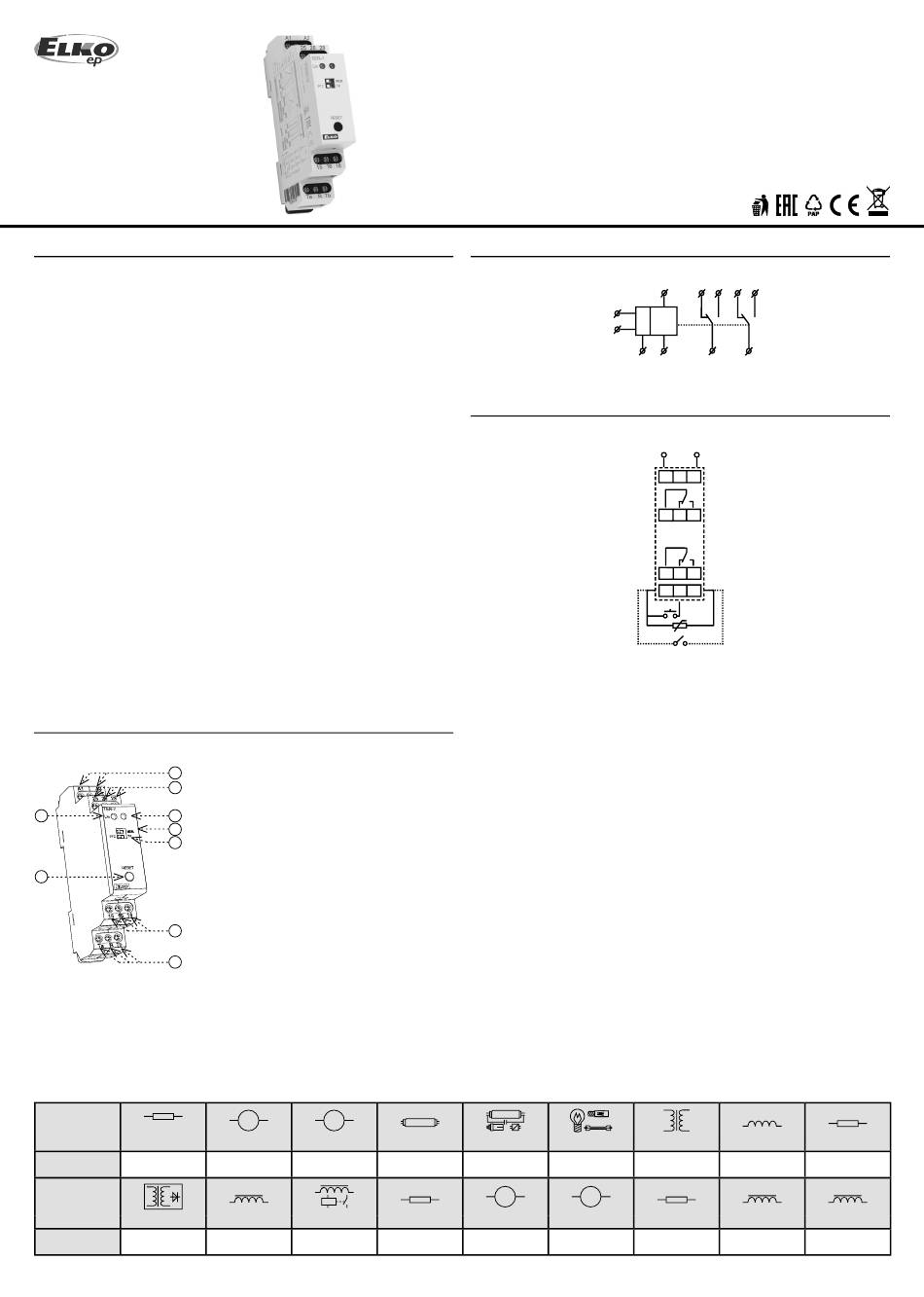

Charakteristika
- kontroluje teplotu vinutí motoru
- jako snímací prvek se používá senzor PTC zabudovaný ve vinutí motoru, popř. ex-
terní PTC senzor nebo bimetalový kontakt
- pevně nastavené úrovně spínání
- funkce PAMĚŤ - relé je při chybovém stavu zablokováno až do zásahu obsluhy
(stisk tlačítka RESET)
- funkce hlídání zkratu nebo odpojení senzoru, stav poruchy senzoru indikuje bli-
kání červené LED
- RESET chybového stavu:
a) tlačítkem na předním panelu
b) externím kontaktem (dálkově po dvou vodičích)
- univerzální napájecí napětí AC/DC 24 - 240 V
- výstupní kontakt 2x přepínací 8 A /250 V AC1
- stav překročení teploty motoru indikuje svit červené LED
- v provedení 1-MODUL, upevnění na DIN lištu
- svorky senzoru nejsou galvanicky odděleny, ale lze je zkratovat se svorkou PE bez
poškození přístroje.
Upozornění:
V případě napájení ze sítě musí být připojen nulový vodič na svorku A2!
Senzory lze řadit sériově za dodržení podmínek technické specifi kace - spínacích
mezí.
Popis přístroje
1
2
4 3
5
6
7
2
8
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 8A
250V / 8A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 8A
x
1. Svorky napájecího napětí
2. Výstupní kontakty
3. Indikace chybových stavů
4. Indikace napájecího napětí
5. Volba funkce PAMĚŤ
6. Funkce TEST
7. Tlačítko RESET
8. Svorky pro připojení senzoru + tlačítka RESET
M M
AC2 AC3 nekompenzované
250V / 3A 250V / 2A 230V / 1.5A (345VA)
K
AC14 AC15
250V / 3A 250V / 3A
TER-7
Termostat pro kontrolu teploty vinutí motoru
Symbol
Zapojení
AC5a
AC5a
kompenzované
x
M
DC1 DC3
24V / 8A 24V / 3A 24V / 2A
1 / 2
A1 16 18 26 28
Ta
PTC
Tb
R A2 15 25
Un
A1 A2
25 26 28
15 16 18
Ta R Tb
PTC
HAL.230V
AC5b AC6a AC7b
300W x 250V / 1A
M
DC5 DC12 DC13
24V / 8A 24V / 2A
CZ
AC12
250V / 1A
DC14
x
