ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-10/2018 Rev.: 0
Charakteristika
• dvojitý termostat pro hlídání a regulaci teploty v širokém rozmezí teplot
• přepínač teplotního rozsahu a jemné nastavení teploty pro každý termostat
• použitelný pro hlídání teploty v rozváděčích, topných nebo chladicích systémech,
motorech, kapalinách, otevřených prostorech apod.
• galvanicky oddělené napájení AC 230V nebo AC/DC 24V
• 2 vstupy pro teplotní čidla NTC 12k / 25°C
• nastavení nezávislé nebo závislé funkce termostatů (viz. popis funkce)
• hlídání zkratu nebo přerušení čidla
• volba funkce topení / chlazení
• nastavitelná hystereze (citlivost) spínání
• dvě výstupní relé (pro každou úroveň samostatné)
• výstupní kontakt 2x přepínací 16A / 250V AC1
• indikace stavu výstupů a indikace poruchy čidla LED diodami
• v provedení 3-MODUL, upevnění na DIN lištu
Popis přístroje
13
1
2
3
4
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 16A
250V / 16A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 16A
250V / 6A
1. Indikace napájecího napětí
14
2. Výstupní kontakt termostatu T1 /
15
porucha čidla 1
5
3. Indikace poruchy senzoru
6
4. Výstupní kontakt termostatu T2/
7
porucha čidla 2
8
5. Nezávislá (IND) / závislá (DEP) funkce
9
termostatů
10
6. Funkce topení (Heat) / chlazení (Cool)
11
7. Hystereze termostatu T1
12
8. Hystereze termostatu T2
9. Jemné nastavení teploty T1
10. Nastavení teploty T1
11. Jemné nastavení teploty T2
12. Nastavení teploty T2
16
13. Svorky napájecího napětí
14. Svorky pro připojení senzoru T1
15. Svorky pro připojení senzoru T2
16. Výstupní kontakty
M
M
AC2
AC3
nekompenzované
250V / 5A
250V / 3A
230V / 3A (690VA)
K
AC14
AC15
250V / 6A
250V / 6A

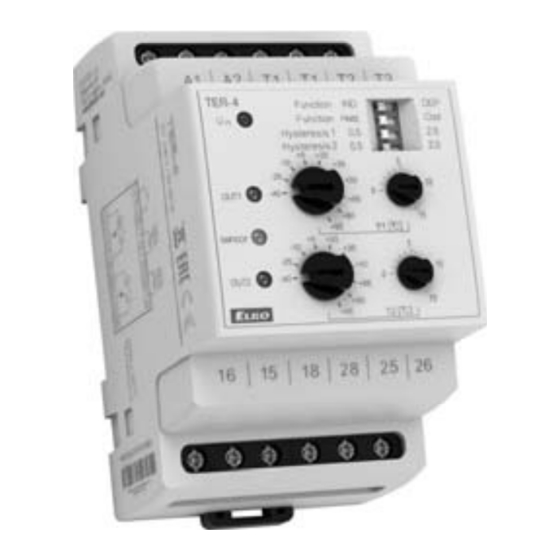

TER-4
Dvojitý termostat
Symbol
Zapojení
Teplotní senzory
Teplotní senzory pro rozsah 0 .. 70 °C
TC-0 - teplotní čidlo připojitelné přímo na svorkovnici
TC-3 - teplotní čidlo 3 m, dvojitá izolace
TC-6 - teplotní čidlo 6 m, dvojitá izolace
TC-12 - teplotní čidlo 12 m, dvojitá izolace
Teplotní senzory pro rozsah -40 .. 125 °C
TZ-0 - dvojitá izolace silikon
TZ-3 - teplotní čidlo 3 m, dvojitá izolace silikon
TZ-6 - teplotní čidlo 6 m, dvojitá izolace silikon
TZ-12 -teplotní čidlo 12 m, dvojitá izolace silikon
AC5a
AC5a
kompenzované
x
M
DC3
DC1
24V / 6A
24V / 16A
1 / 2
A1
16
18 26 28
T1
T1
T2
T2
A2
15
1.
2.
senzor
senzor
Un
A1 A2 T1 T1 T2 T2
16 15 18 28 25 26
HAL.230V
AC5b
AC6a
800W
x
250V / 3A
M
DC5
DC12
24V / 4A
24V / 16A
CZ
25
AC7b
AC12
250V / 10A
DC13
DC14
24V / 2A
24V / 2A
