Charakteristika
• dvojúrovňový termostat s funkcí „OKNO", tzn. že výstup je sepnutý pokud se
měřená teplota pohybuje mezi nastavenými teplotami (nastavitelné v rozsahu -20..
+20 °C)
• používá se pro ochranu proti zamrzání (okapy, chodníky, vjezdy, potrubí apod.),
kdy topení je sepnuto pokud teplota klesne pod nastavenou horní úroveň (např.
+5 °C) a vypne pokud teplota klesne pod spodní úroveň (např. -10 °C, kdy už topení
svým výkonem není schopno efektivně vyhřívat)
• termostat je umístěn ve vodotěsné krabici s krytím IP65, která dovoluje venkovní
instalaci s vestavěným senzorem TZ-0 (součástí balení)
• stav termostat indikuje LED (3 barvy)
• funkce hlídání zkratu nebo přerušení senzoru
• výstupní přepínací kontakt 16 A (AC1)

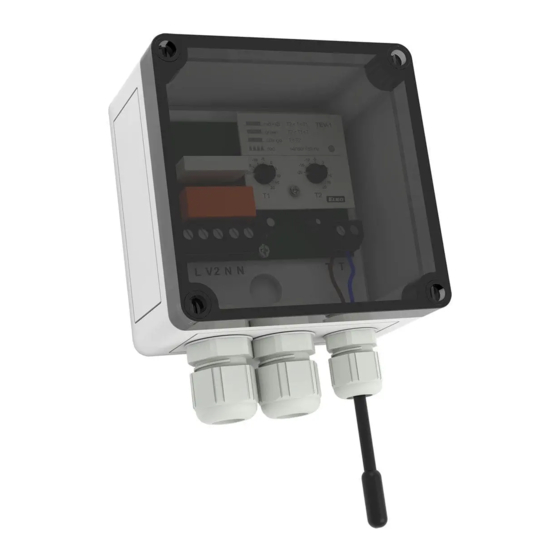

Popis přístroje
5
7
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 16 A
250V / 16A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 16 A
250V / 6A
1. Indikace stavu přístroje
2. Nastavení dolní teploty
3. Nastavení horní teploty
1
4. Svorka připojení senzoru
2
3 5. Svorky připojení napájecího napětí a
4 výstupního kontaktu
6. Senzor TZ-0
7. Průchodky pro přívodní kabely
6
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
TEV-1
Termostat
Symbol
Zapojení
Funkce topení
Funkce chlazení
AC5a
AC5a
kompenzované
x
M
DC3
DC1
24V / 6A
24V / 16A
1 / 2
L
T
°C
T
N V2 V1
HAL.230V
AC5b AC6a
800W x 250V / 3A
M
DC5 DC12
24V / 4A 24V / 16A
CZ
AC7b AC12
250V / 10A
DC13 DC14
24V / 2A 24V / 2A
