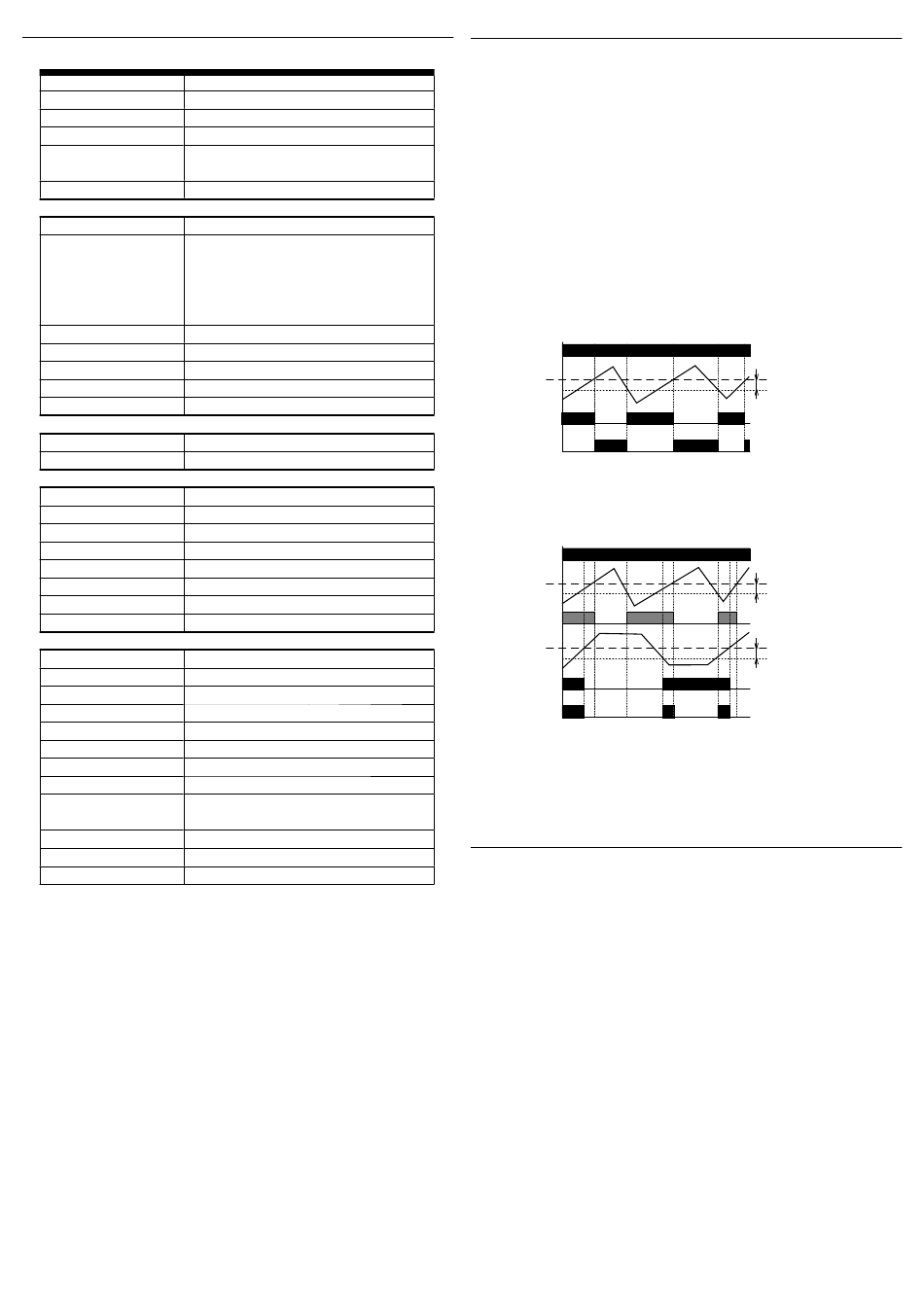

Parametrii tehnici

Număr de funcţii:
Terminalele de alimentare:
Tensiunea de alimentare:
Consum max.:
Max. puterea dispersată
(Un + terminalele):
Tol. tensiunii de alimentare:
Circuitul de măsură
Terminale de măsură:
Domenii de temperatură
(se schimbă individual pt.
fi ecare termostat):
Reglarea fi nă a temperaturii:
Hysteresis pt. T1:
Hysteresis pt. T2:
Senzor:
Indicator def senzor:
Precizie
Ajustarea preciziei (mech.):
Dependenţa de temperatură:
Ieşire
Număr de contacte:
Curentul evaluat:
Comutarea iesirii:
Varful de curent:
Tensiunea comutata:
Indicare releu ieşire activ:
Durata de viata mecanica:
Durata de viata electrica (AC1):
Alte informatii
Temperatura de operare:
Temperatura de stocare:
Puterea electrica:
Pozitia de operare:
Montaj:
Gradul de protectie:
Categoria supratensiune:
Nivelul de poluare:
Marimea max. a cablului
2
(mm ):
Dimensiuni:
Masa:
Standarde:
TER-4
termostat dublu
A1-A2
AC 230 V (AC 50-60 Hz), AC/DC 24V separat galvanic
5 VA / 2.5 W (AC 230 V), 2 VA / 1.4 W (AC/DC 24 V)
5.5 W
- 15 %; + 10 %
T1-T1, T2-T2
-40 .. -25 °C 35 .. 50 °C
-25 .. -10 °C 50 .. 65 °C
-10 .. 5 °C 65 .. 80 °C
5 .. 20 °C 80 .. 95 °C
20 .. 35 °C 95 .. 110 °C
0 - 15 °C, în domeniul selectat
reglabil, 0.5 sau 2.5 °C (DIP switch)
reglabil, 0.5 sau 2.5 °C (DIP switch)
termistor NTC 12 kΩ / 25 °C
LED Galben + LED roşu intermitent
5 %
< 0.1 % / °C
2x contact comutator (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / < 3 s
250 V AC1 / 24 V DC
LED roşu
7
3x10
0.7x10 5
- 20 .. 55 °C
- 30 .. 70 °C
4 kV (alimentare-ieşire)
orice poziţie
șină DIN EN 60715
IP40 din panoul frontal / terminalele IP20
III.
2
max. 1x 2.5, max. 2x 1.5 /
cu izolație max. 1x1.5
90 x 52 x 65 mm
240 g (230 V), 146 g (24 V)
EN 60730-2-9, EN 61010-1
Funcţionare
Fiecare termostat are propriul senzor de temperatură, setarea temperaturii grosiere și
fi nă, setarea histerezisului și releul său de ieșire.
Temperatura aplicata este setată ca suma intervalului de temperatură selectat și setării
temperaturii fi ne.
Exemplu: Temperatura solicitata ...... +25°C (77 °F)
Interval setat ..................... +20 °C (68 °F)
Setare fi na ......................... +5 °C (41 °F)
Dispozitivul monitorizează starea de eroare a fi ecărui senzor (scurtcircuit sau întrerupere)
- dacă senzorul nu reușește, LED-ul galben este aprins și LED-ul roșu corespunzător
clipește.
Releul relevant este deconectat atunci când acesta este eronat.
Dispozitivul poate fi de asemenea utilizat ca un singur termostat (senzor unic). În acest
caz, un rezistor de 10kΩ (parte a pachetului de produse) trebuie conectat la intrarea
neutilizată.
Funcția de termostat independent
Un
T1
15 - 18
încălzire
15 - 18
răcire
Dispozitivul acționează ca 2 termostate singulare simple.
Funcția dependentă a termostatelor
Un
T1
Status T1
T2
25 - 28
15 - 18
Termostatele sunt conectate „în serie" - adică termostatul 1 este blocat de termostatul
2. Aceasta poate fi utilizată, de exemplu, atunci când termostatul 1 este în funcțiune și
termostatul 2 este blocat (de urgență - de exemplu, în cazul supraîncălzirii dispozitivului).
Avertizare
Dispozitivul este constituit pentru racordare la retea de tensiune monofazată AC/DC 24
- 240 V și trebuie instalat conform instrucţiunilor și a normelor valabile în ţara respectivă.
Instalarea, racordarea, exploatarea o poate face doar persoana cu califi care electrotehnică,
care a luat la cunoștinţă modul de utilizare și cunoaște funcţiile dispozitivului. Dispozitivul
este prevăzut cu protecţie împotriva vârfurilor de supratensiune și a întreruperilor din
reţeaua de alimentare. Pentru asigurarea acestor funcţii de protecţie trebuie să fi e prezente
în instalaţie mijloace de protecţie compatibile de nivel înalt (A,B,C) și conform normelor
asigurată protecţia contra perturbaţiilor ce pot fi datorate de dispozitivele conectate
(contactoare, motoare, sarcini inductive). Înainte de montarea dispozitivului vă asiguraţi
că instalaţia nu este sub tensiune și întrerupă- torul principal este în poziţia „DECONECTAT"
Nu instalaţi dispozitivul la instalaţii cu perturbări electromagnetice mari. La instalarea
corectă a dispozitivului asiguraţi o circulaţie ideală a aerului astfel încât, la o funcţionare
îndelungată și o temperatură a mediului ambiant mai ridicată să nu se depășească
temperatura maximă de lucru a dispoztivului. Pentru instalare folosiţi șurubelniţa de
2 mm. Aveţi în vedere că este vorba de un dispozitiv electronic și la montarea acestuia
procedaţi ca atare. Funcţionarea fără probleme a dispozitivului depinde și de modul în
care afost transportat, depozitat. Dacă descoperiţi existenţa unei deteriorări, deformări,
nefuncţionarea sau lipsa unor părţi componente, nu instalaţi acest dispozitiv și reclamaţi-l
la vânzător. Dispotitivul poate fi demontat după expirarea perioadei de exploatare, reciclat
și după caz depozitat în siguranţă.
2 / 2
T1- temperatura
termostatului
H - hister la termostu
H
T1(2) - temperatura
termostatului 1(2)
H1(2) - hister la termostu
1(2)
H 1
H 2
