Charakteristika
• Digitální termostat s 6 funkcemi a vestavěnými spínacími hodinami s denním, tý-
denním a ročním programem. Teplotní funkce a průběhy lze ještě takto omezovat
v reálném čase.
• Tepelný profi l lze měnit za pomocí časového programu.
• Komplexní ovládání vytápění a ohřevu vody v domě, solární vytápění...
• Dva termostaty v jednom, dva teplotní vstupy, dva výstupy s bezpotenciálovým
kontaktem.
• Maximálně univerzální a variabilní termostat zahrnující všechny běžné termosta-
tické funkce.
• Funkce: dva nezávislé termostaty, závislý termostat, diferenční termostat, dvoj-
úrovňový termostat, pásmový termostat, termostat s mrtvou zόnou.
• Funkce hlídání zkratu nebo odpojení senzoru.
• Programové nastavení funkce výstupů, kalibrace senzorů dle referenční teploty
(off set).
• Termostat je podřízen programům digitálních hodin.
• Široký rozsah nastavení regulační teploty -40 až 110 °C.
• Přehledné zobrazování nastavovaných a měřených údajů na podsvíceným disple-
ji LCD.
• Spínací režimy:
- auto - režim automatického spínání:
- Program
- spíná podle programu (termostatu nebo časového programu).
- náhodný - spíná náhodně v intervalu 10-120 min.
- prázdniny  - prázdninový režim - možnost nastavení období, po které bude
přístroj blokován - nebude spínat podle nastavených programů.
- manualni
- manuální režim - možnost manuálního ovládání jednotlivých vý-
stupních relé.
• Možnosti ProgramU automatického spínání auto:
- ter - spíná podle nastavené funkce termostatu (spíná na zaklade měření na tep-
lotních senzorech a funkci k ním přiřazenou).
- časový program - spíná nebo nastavuje požadovanou teplotu podle nastavené-
ho časového programu.
• 100 paměťových míst pro časové programy (společné pro oba kanály).
• Programování lze provádět pod napětím i v záložním režimu.
• Výstupy relé nepracují v záložním režimu (napájeno z baterie).
• Volba zobrazení menu - EN / CZ / RU / HU / ES / PL / SK (výrobní nastavení EN).
• Volba automatického přechodu letní / zimní čas dle oblasti.
• Podsvícený LCD displej.
• Snadné a rychlé nastavení pomocí 4 ovládacích tlačítek.
• Plombovatelný průhledný kryt předního panelu.
• Spínací hodiny jsou zálohovány baterií, která uchovává data při výpadku napájení
(rezerva zálohovaného času – až 3 roky).
• Napájecí napětí: AC 230 V nebo 24 V AC/DC (dle typu přístroje).
• 2-modul, upevnění na DIN lištu.
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 8A
250V / 8A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 8A
x
M M
AC2 AC3 nekompenzované
250V / 3A 250V / 2A 230V / 1.5A (345VA)
K
AC14 AC15
250V / 3A 250V / 3A
TER-9
Multifunkční digitální termostat
Symbol
A1
T1
T1
°C
T2
T2
A2

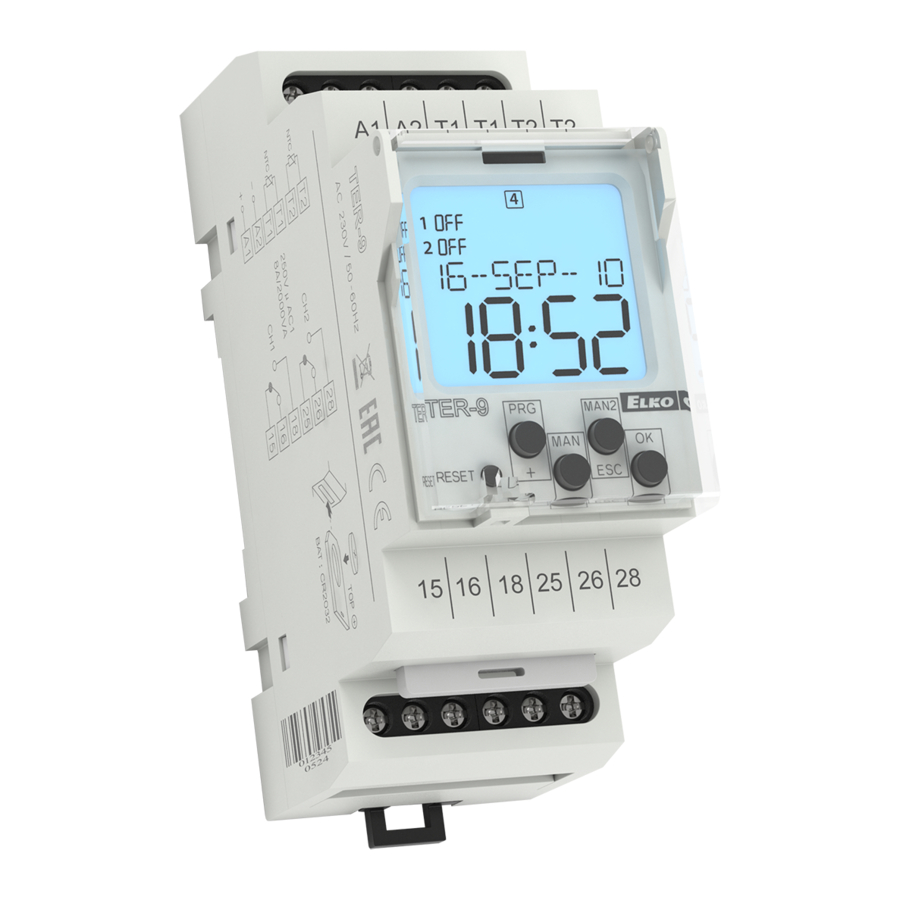

Popis přístroje
1
2
3
4
5
1. Svorky napájecího napětí
2. Podsvícený displej
3. Plombovací místo
4. Zásuvný modul pro výměnu záložní
baterie
5. Výstup kanál 1 (15-16-18)
6. Svorky - senzor 1
7. Svorky - senzor 2
8. Ovládací tlačítka
9. Výstup - kanál 2 (25-26-28)
10. Zobrazení dne v týdnu
11. Indikace stavu (1.kanál)
12. Indikace stavu (2.kanál)
13. Zobrazení data / nastavovacího menu
nebo zobrazení aktuální změřené teploty
14. Zobrazení času
15. Ovládací tlačítko PRG / +
16. Reset
17. Ovládací tlačítko MAN1 / -
18. Indikace provozních režimů
AC5a
AC5a
kompenzované
x
M
DC1 DC3
24V / 8A 24V / 3A
1 / 8
Zapojení
16 18 26 28
15 25
6
7
10
11
12
13
14
8
TER-9
15
16
17
9
19. Zobrazuje 12 h režim / AM
−>
20. Indikace spínacího programu
21. Ovládací tlačítko MAN2 / ESC
22. Ovládací tlačítko OK. Přepíná zobrazení
datum / změřenou teplotu kanálu 1, 2
PODSVÍCENÍ DISPLEJE
Pod napětím: standardně je displej pod-
svícen po dobu 10 s od doby posledního
stisku kteréhokoliv tlačítka.
Na displeji je stále zobrazeno nastavení -
datum, čas, den v týdnu, stav kontaktu a
program. Trvalé zapnutí / vypnutí podsví-
cení se provede současným dlouhým stis-
kem tlačítek MAN, ESC, OK.
Po aktivaci trvalého zapnutí / vypnutí pod-
svícený displej krátce problikne.
V záložním režimu: po 2 minutách se dis-
plej přepne do režimu spánku - tzn. nezob-
razuje žádné informace. Zobrazení displeje
aktivujete stiskem jakéhokoliv tlačítka.
HAL.230V
AC5b AC6a
300W x 250V / 1A
M
DC5 DC12
24V / 2A 24V / 8A
CZ
Senzor 1 Senzor 2
Un
A1 A2 T1 T1 T2 T2
15 16 18 25 26 28
18
Auto + t Prog Man
19
20
21
22
<− ; PM
AC7b AC12
250V / 1A
DC13 DC14
24V / 2A x
