Charakteristika
• jednoduchý termostat pro hlídání a regulaci teploty ve venkovních prostorech a
náročných prostředích (vlhké a znečištěné, agresivní a závadné, průmyslové pro-
vozy, myčky, skleníky, sklepy, chladící boxy ...)
• venkovní provedení v IP65, krabička pro montáž na zeď, odnímatelné víčko bez
šroubů
• vestavěný teplotní senzor je pevnou součástí výrobku
• dvě propojkou nastavitelné funkce: topení a chlazení
• 3 nastavitelné rozsahy teploty, jemné dostavení teploty v rámci rozsahu poten-
ciometrem
• 3 nastavitelné hodnoty hystereze
• napájecí napětí 230 V AC
• bezpotenciálový výstupní kontakt 12 A / AC1 spínací
Poznámka: Přístroj je standartně dodáván s propojkou L-15 (3-vodičové zapojení).
Pro správnou funkci přístroje je nutné dodržet montáž přístroje senzorem dolů.
Přístroj připevněte vhodným spojovacím materiálem dle podkladu (např. vrut s půl-
kulatou hlavou, Ø 4 mm, min. délka 30 mm).

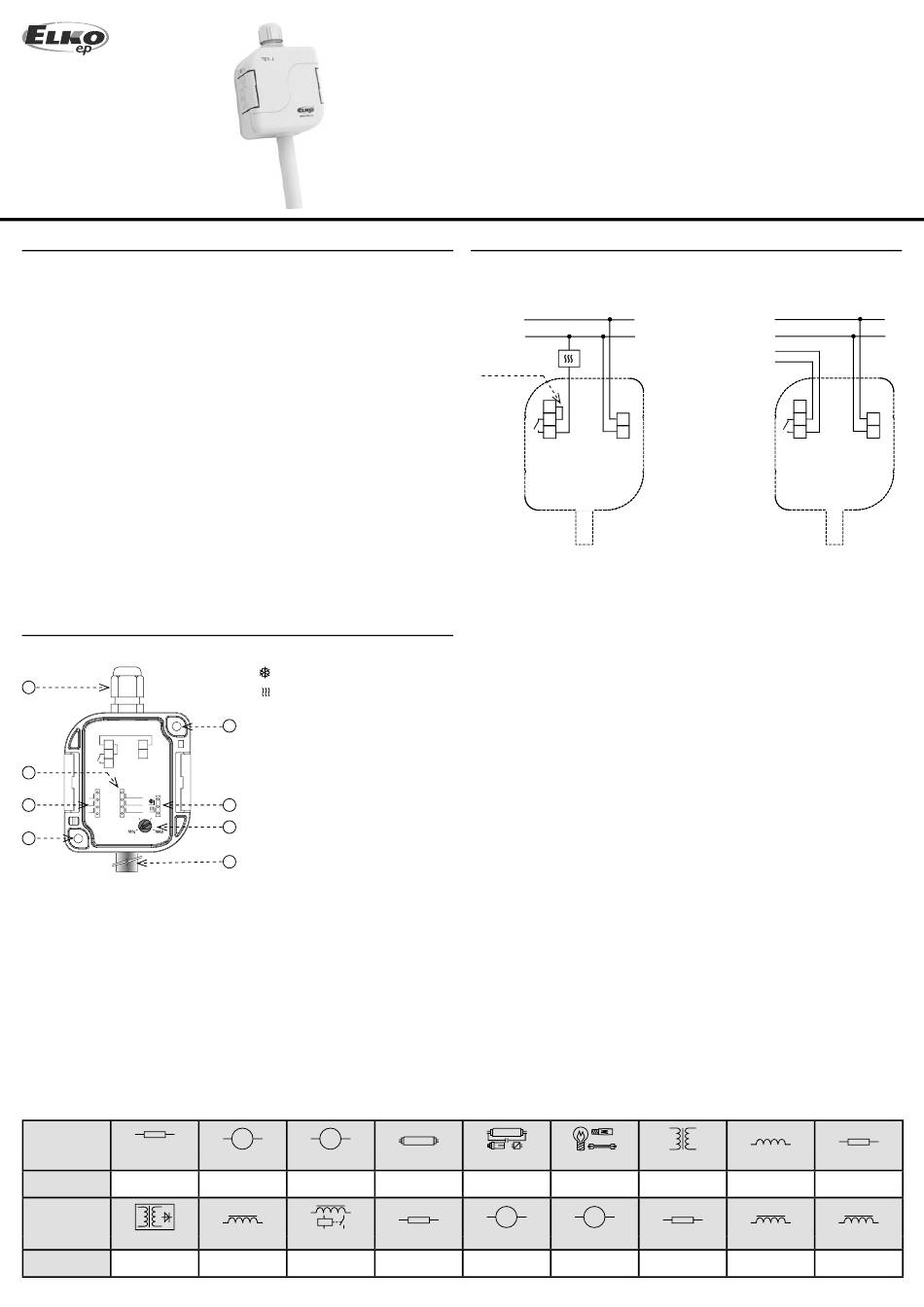

Popis přístroje
1
TEV-4 TEV-4
L L
N
15
18
2
J1
J2 J3
-30 .. 0
0.5
1.5 0 .. 30
3
30 .. 60
4
4
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgSnO , kontakt 12A
250V / 12A
2
Druh zátěže
AC13
Materiál kontaktu
AgSnO , kontakt 12A
250V / 4.5A
2
- Chladí
- Topí
1. Průchodka M16 x 1.5 pro kabel max.
4 Ø 10 mm
2. Volba rozsahu (°C)
3. Hystereze (°C)
4. Otvor pro montáž na zeď Ø 4.3 mm
5. Nastavení funkcí
5
6. Jemné dostavení v rámci rozsahu
6
7. Senzor teploty
7
M M
AC2 AC3 nekompenzované
250V / 3.7A 250V / 2.2A 230V / 2.2A (510VA)
K
AC14 AC15
250V / 4.5A 250V / 4.5A
TEV-4
Termostat
Zapojení
3 - vodičové zapojení
L
N
propojka na
potenciál L
L
15
18
AC5a
AC5a
kompenzované
230V / 2.2 A (510 VA) do
max. vstupní C=14uF
M
DC3
DC1
24V / 4.5A
24V / 12A
1 / 2
galvanicky
oddělený
kontakt
L
N
HAL.230V
AC5b AC6a
1120W x 250V / 2.2A
M
DC5 DC12
24V / 3A 24V / 12A 24V / 1.5A
CZ
4 - vodičové zapojení
L
N
L
L
15
18 N
AC7b AC12
250V / 7.5A
DC13 DC14
24V / 1.5A
