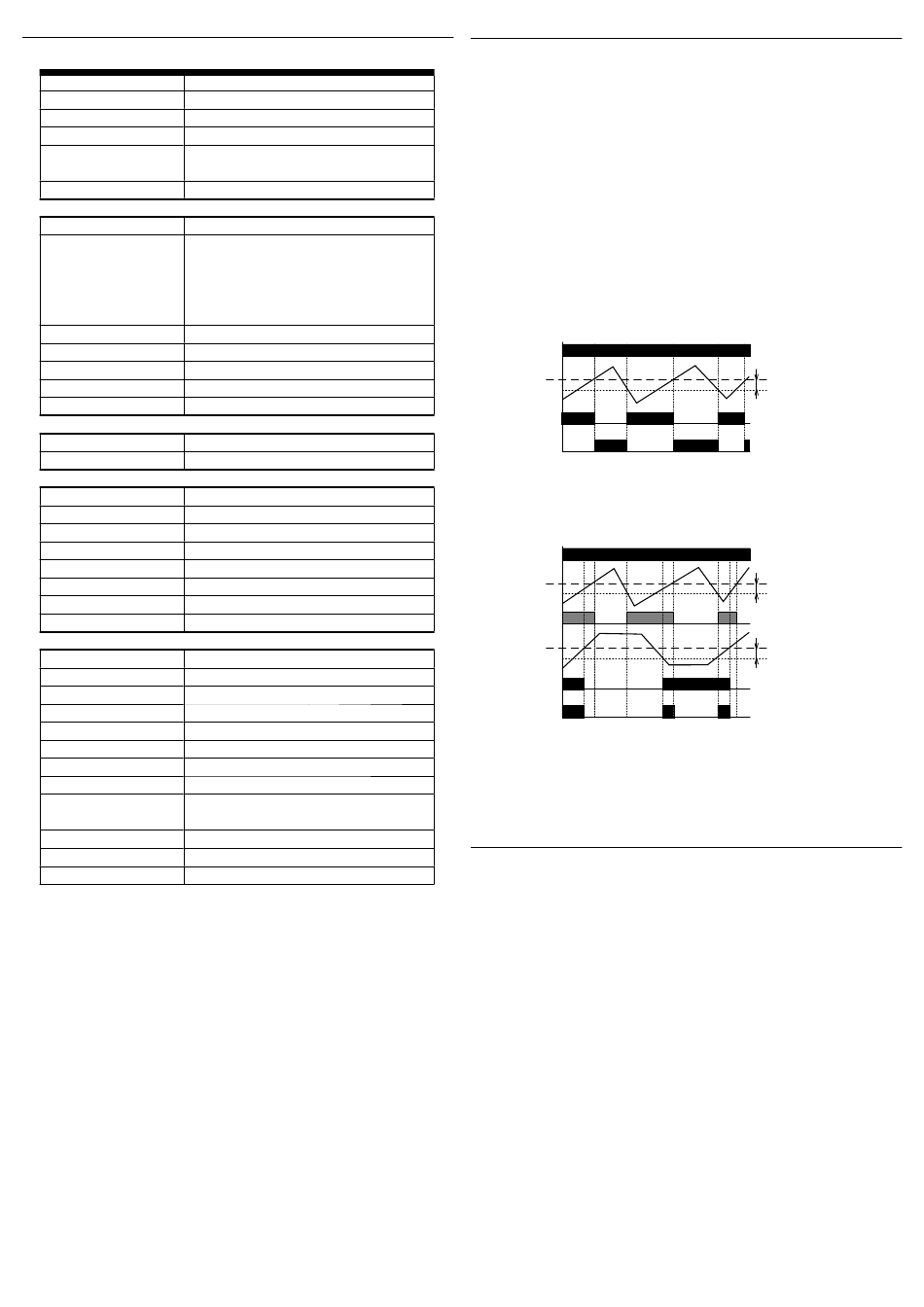

Technické parametre
Funkcia:
Napájacie svorky:
Napájacie napätie: AC 230 V (AC 50-60 Hz), AC/DC 24V galvanicky oddelené
Príkon max.:
Max. stratový výkon
(Un + svorky):
Tolerancia napáj. napätia:
Merací obvod
Meriace svorky:
Teplotné rozsahy:
(voliteľné otočným
prepínačom)
Jemné doladenie teploty:
Hysterézia (citlivosť) pre T1:
Hysterézia (citlivosť) pre T2:
Senzor:
Indikácia poruchy senzoru:
Presnosť
Presnosť nastavenia (mech.):
Závislosť na teplote:
Výstup
Počet kontaktov:
Menovitý prúd:
Spínaný výkon:
Špičkový prúd:
Spínané napätie:
Indikácia výstupu:
Mechanická životnosť:
Elektrická životnosť (AC1):
Ďalšie údaje
Pracovná teplota:
Skladovacia teplota:
Elektrická pevnosť:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Prierez pripoj. vodičov (mm 2 ):
Rozmer:
Hmotnosť:
Súvisiace normy:
TER-4
termostat dvojitý
A1-A2
5 VA / 2.5 W (AC 230 V), 2 VA / 1.4 W (AC/DC 24 V)
5.5 W
- 15 %; + 10 %
T1-T1 a T2-T2
-40 .. -25 °C 35 .. 50 °C
-25 .. -10 °C 50 .. 65 °C
-10 .. 5 °C 65 .. 80 °C
5 .. 20 °C 80 .. 95 °C
20 .. 35 °C 95 .. 110 °C
0 - 15 °C, v rámci zvoleného rozsahu
voliteľná 0.5 alebo 2.5 °C (DIP prepínačom)
voliteľná 0.5 alebo 2.5 °C (DIP prepínačom)
termistor NTC 12 kΩ / 25 °C
svieti žltá LED + bliká červená LED
5 %
< 0.1 % / °C
2x prepínací (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / < 3 s
250 V AC1 / 24 V DC
červená LED
7
3x10
0.7x10 5
- 20 .. 55 °C
- 30 .. 70 °C
4 kV (napájanie - výstup)
ľubovolná
DIN lišta EN 60715
IP40 z čelného panelu / IP20 svorky
III.
2
max. 1x 2.5, max. 2x 1.5 /
s dutinkou max. 1x1.5
90 x 52 x 65 mm
240 g (230 V), 146 g (24 V)
EN 60730-2-9, EN 61010-1
Funkcie
Každý termostat má svoje čidlo teploty, hrubé a jemné nastavenie teploty, nastavenie
hysterézie a svoje výstupné relé.
Požadovaná teplota sa nastavuje ako súčet hodnôt zvoleného teplotného rozsahu a
jemného nastavenia teploty.
Príklad: Požadovaná teplota .............. 25°C
Nastavený rozsah ................... 20°C
Jemné nastavenie ................ ...... 5°C
Prístroj kontroluje poruchový stav každého čidla (skrat alebo prerušenie) - Ak nastane
porucha čidla, svieti žltá LED a bliká zodpovedajúca červená LED. Príslušné relé je pri
poruche rozopnuté.
Prístroj je možné prevádzkovať i ako jednoduchý termostat (s jedným čidlom). V tom
prípade je potrebné na nepoužitý vstup pripojiť namiesto čidla rezistor 10kΩ (je súčasťou
balenia výrobku).
Nezávislá funkcia termostatov:
Un
T1
15 - 18
kúrenie
15 - 18
chladenie
Prístroj sa chová ako 2 samostatné jednoduché termostaty.
Závislá funkcia termostatov:
Un
T1
stav T1
T2
25 - 28
15 - 18
Termostaty sú zapojené „sériovo" - tzn. termostat 1 je blokovaný termostatom 2.
To možno využiť napr. tak, že termostat 1 je prevádzkový a termostat 2 je blokovací
(havarijný - napr. pri prehriati zariadenia).
Varovanie
Prístroj je konštruovaný pre pripojenie do 1-fázovej siete alebo ss obvodov (podľa typu,
nutné dodržať napäťové rozsahy) a musia byť inštalované v súlade s predpismi a normami
platnými v danej krajine. Pripojenie musí byť prevedené na základe údajov uvedených v
tomto návode. Inštaláciu, pripojenie, nastavenie a obsluhu môže robiť iba osoba s odpo-
vedajúcou elektrotechnickou kvalifi káciou, ktorá sa dokonale zoznámila s týmto návodom
a funkciou prístroja. Pre správnu ochranu prístroja musí byť predradený zodpovedajúci is-
tiaci prvok. Pred začatím inštalácie sa ubezpečte, že zariadenie nie je pod napätím a hlavný
vypínač je v polohe "VYPNUTÉ". Neinštalujte prístroj k zdrojom nadmerného elektromag-
netického rušenia. Správnou inštaláciou prístroja zaistíte dokonalú cirkuláciu vzduchu tak,
aby pri trvalej prevádzke a vyššej okolitej teplote nebola prekročená maximálna dovolená
pracovná teplota prístroja. Pre inštaláciu a nastavenie použite skrutkovač šírky cca 2 mm.
Majte na pamäti, že ide o plne elektronický prístroj a podľa toho tak k montáži pristupujte.
Bezproblémová prevádzka prístroja je tiež závislá na predchádzajúcom spôsobe prepravy,
skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky poškodenia, deformácie,
nefunkčnosti alebo chýbajúci diel, neinštalujte tento prístroj a reklamujte ho u predajcu. Vý-
robok je možné po ukončení životnosti demontovať, recyklovať, prípadne uložiť na zabez-
pečenú skládku.
2 / 2
T1- nastavená teplota
termostatu
H - nastavená hysterézia
termostatu
H
T1(2) - nastavená teplota
termostatu 1(2)
H1(2) - nastavená hysterézia
termostatu 1(2)
H 1
H 2
