Charakteristika
• jednoduchý termostat pro hlídání a regulaci teploty v rozmezí -30 .. 70 °C v šesti
rozsazích
• použitelný pro hlídání teploty např. v rozvaděčích, topných systémů, chladících
systémů, kapalin, chladičů, motorů, zařízení, otevřených prostorů apod.
• funkce hlídání zkratu nebo odpojení senzoru
• možnost nastavení funkce "topení" / "chlazení" (nastavení se provádí DIP
přepínačem)
• nastavitelná hystereze (citlivost) spínání potenciometrem v rozsahu 0.5 - 5 °C
• výběr z externích senzorů teploty s dvojitou izolací ve standartních délkách 3, 6
a 12 m
• senzor je možno osadit přímo na svorkovnici - pro hlídání teploty v rozváděči
nebo jeho okolí
• univerzální napájecí napětí AC/DC 24 - 240 V, galvanicky neoddělené
• výstupní kontakt 1x spínací 16 A / 250 V AC1
• stav výstupu indikuje červená LED, přítomnost napájecího napětí - zelená LED
• v provedení 1-MODUL, upevnění na DIN lištu

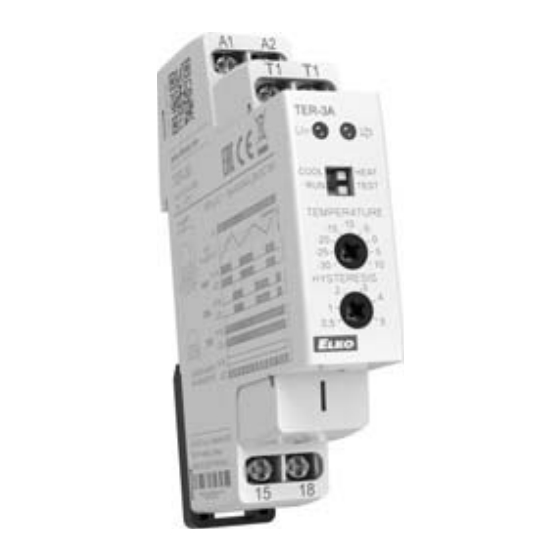

Popis přístroje
TER-3 (A,B,C,D,H)
1
8
3 2
5
4
6
7
9
1. Svorky napájecího napětí
2. Indikace výstupu
3. Indikace napájecího napětí
4. Funkce TEST
5. Volba funkce topí / chladí
6. Nastavení teploty
7. Nastavení hystereze
8. Svorky pro připojení senzoru
9. Výstupní kontakty
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgSnO , kontakt 16A
250V / 16A
2
Druh zátěže
AC13
Materiál kontaktu
AgSnO , kontakt 16A
x
2
TER-3G
3
5
6
7
8
9
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
TER-3 (A, B, C, D, G, H)
Termostaty řady TER-3
Symbol
Zapojení
TER-3 (A, B, C, D, H)
externí
senzor
A1
T1
15
1
2 Příklad objednání
4
V objednávce vždy specifi kujte typ termostatu (TER-3A, TER-3B .. nebo TER-3H) dle
požadovaného teplotního rozsahu.
AC5a
AC5a
kompenzované
230V / 3A (690VA) do
max. vstupní C=14uF
M
DC3
DC1
24V / 3A
24V / 10A
1 / 2
A1 18
T1
°C
T1
A2 15
Un
A2
T1
18
HAL.230V
AC5b AC6a
1000W x
M
DC5 DC12
24V / 2A 24V / 6A
CZ
TER-3G
Un
A1 A2
T1 T1
15 18
Pt 100
externí
senzor
AC7b AC12
250V / 3A x
DC13 DC14
24V / 2A x
