INSIEME CONDENS 26 BK - 35 BK
1
2
3
4
5

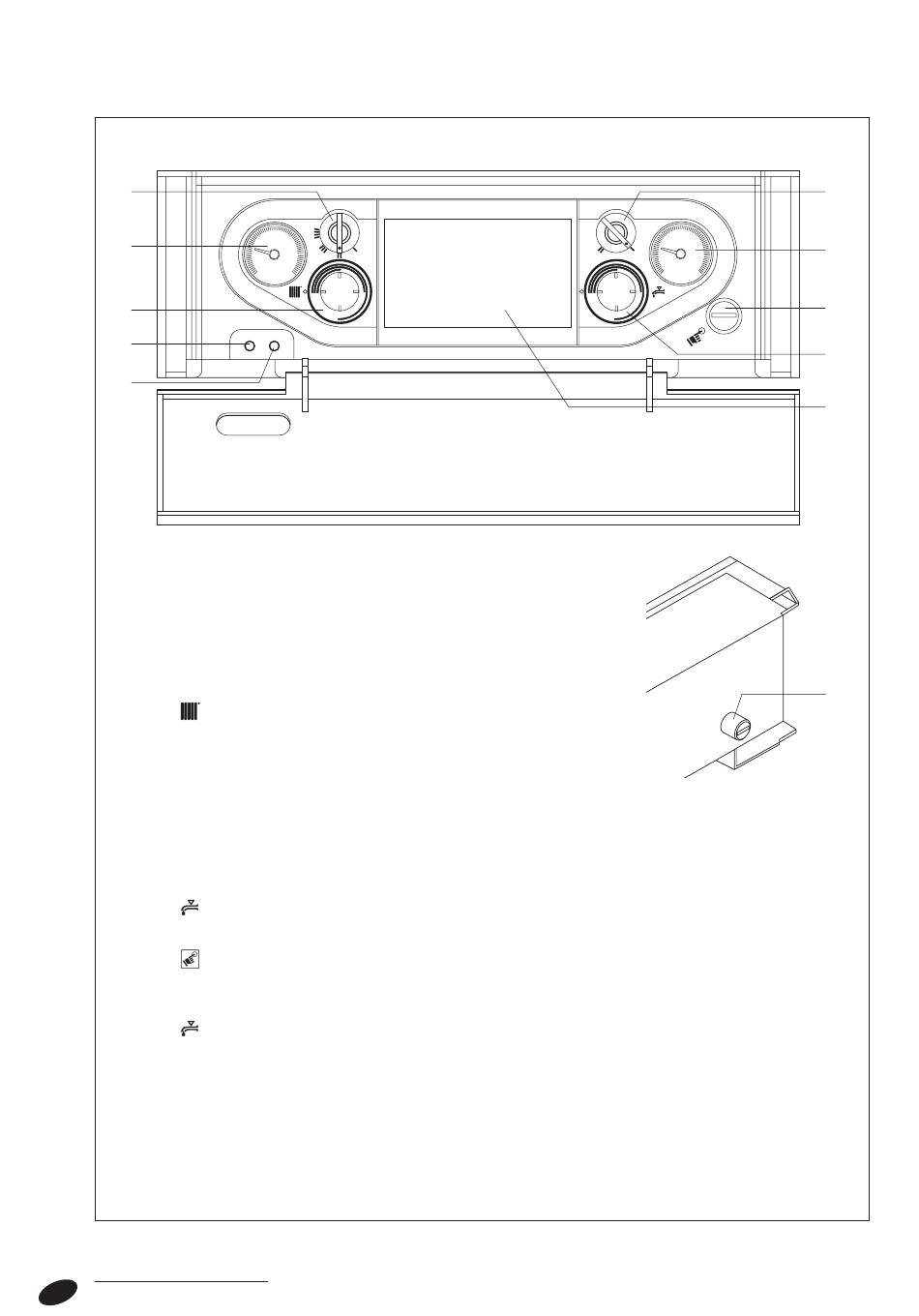

1 - Betriebswahlschalter
I
Aus
II Ein
III Ein
IIII Automatikbetrieb (nur bei Bausatz Temperaturregelung aktiviert)
2 - Kesselthermometer
Anzeige der Heizwassertemperatur.
Kesselthermostat
3 -
Einstellung der Heizwassertemperatur.
4 - Anzeige für Stromversorgung
Leuchtet bei Anliegen der Stromversorgung auf.
5 - Störanzeige des Brenners
Leuchtet bei Störabschaltung des Brenners auf.
6 - Wahlschalter Sommer (I) / Winter (II)
Erhitzerthermometer
7 -
Anzeige der Warmwassertemperatur
Manuelle Rücksetzung des Sicherheitsthermostats
8 -
Neustart der Heizeinheit nach Auslösung des Sicherheitsthermostats.
Durch Abschrauben der Schutzkappe zugänglich.
Erhitzerthermostat
9 -
Einstellung der Warmwassertemperatur.
10 - Betriebsanzeigen
11 - Manuelle Rücksetzung des Abgassicherheitsthermostats
Neustart der Heizeinheit nach Auslösung des Abgassicherheitsthermostats.
Durch Abschrauben der Schutzkappe an der Rückseite der Bedienungsblende zugänglich.
6
KUNDE
60
40
80
20 100
0 120
6
60
40
80
7
20
100
0 120
8
9
10
11
