Aufbau und Funktion
Systemkomponente auf dem Transportwagen befestigen
Pos. Symbol
1
2
3
4
5
6
7
8
Systemkomponente mit den Gerätefüßen auf den Geräteträger stellen und in die hinteren
Befestigungswinkel fixieren.
Die Gerätefüße der Systemkomponente mit dem vorderen Befestigungswinkel fixieren.
Einstellung der Traversenhöhe auf die entsprechende Höhe der Systemkomponete anpassen.
Rohrgriff der Systemkomponente mit der Traverse verschrauben.
14
Beschreibung
0
Befestigungswinkel (BK260)
Untere Gerätebefestigung (Picomig 185, -355; Phoenix 355, -405, -505;
Taurus 355, -405, -505; cool50)
Flachkopfschraube, M8 x 16 mm
Traverse
Obere Gerätebefestigung
Systemkomponente
Stromquelle
Zylinderkopfschraube, M6 x 45
Kotflügelscheibe
Griffrohr
Sechskantmutter, M6

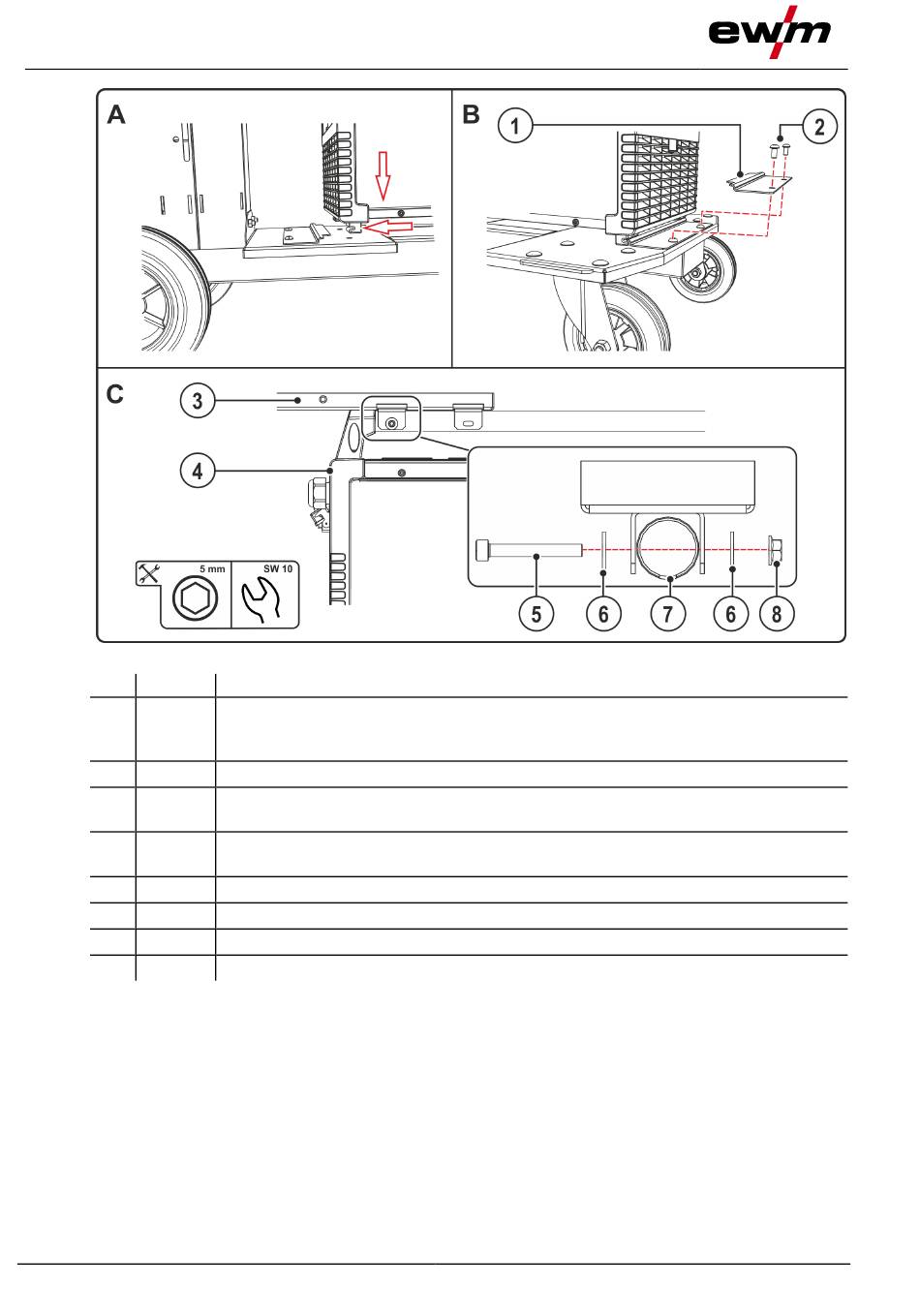

Abbildung 5-5
099-008632-EW500
05.12.2019
