5.4
Systemkomponente auf dem Transportwagen befestigen
Unsachgemäß befestigte Geräte!
Nicht ordnungsgemäß auf Transportsystemen befestigte Geräte, Gerätekombinationen
und Zubehörteile können beim Transport kippen und Personen schädigen!
•
Zur Befestigung der Geräte ausschließlich mitgelieferte Originalteile verwenden!
•
Systeme ausschließlich zum Transport > siehe Kapitel 3.1 angegebenen Geräte
verwenden!
•
Befestigungspunkte vor jedem Transport und in regelmäßigen Abständen überprüfen!
Dieses Transportsystem ist für die Aufnahme modularer Gerätesysteme ausgelegt.
In der Standardausführung können bis zu zwei Systemkomponenten (z.B.: Stromquelle und
Kühlmodul oder ein baugleiches Modul) auf dem Transportwagen montiert werden. Die Module
werden sowohl durch geräteabhängige Befestigungswinkel als auch die höhenverstellbare
Traverse auf dem Transportwagen befestigt.
Durch den Anbau zusätzlicher Optionen können weitere Geräte bzw. Module kombiniert
werden > siehe Kapitel 5.1.

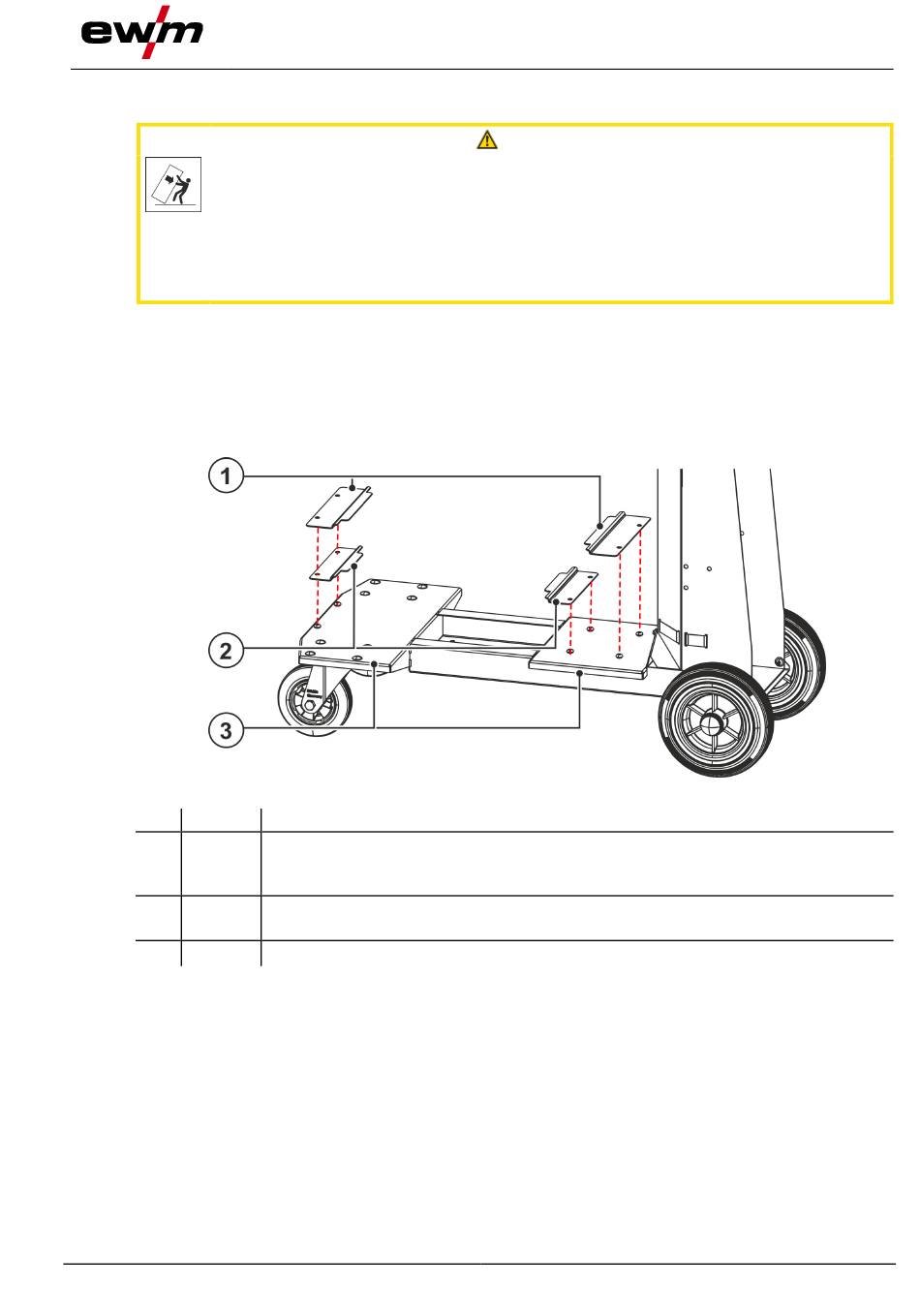

Pos. Symbol
1
2
3
•
Befestigungswinkel abschrauben.
Die weitere Verwendung der Befestigungswinkel hängt von den zu verwendeten Systemkomponenten
ab (beachte Gerätezuordnung der Befestigungswinkel BK260/BK210). Beispielhaft wird nachfolgend
die Befestigung mit den vorderen und hinteren Befestigungswinkeln BK260 dargestellt.
099-008632-EW500
05.12.2019
Beschreibung
0
Befestigungswinkel (BK260)
Untere Gerätebefestigung (Picomig 185, -355; Phoenix 355, -405, -505;
Taurus 355, -405, -505; cool50)
Befestigungswinkel (BK210)
Untere Gerätebefestigung (Picotig 200 AC; Tetrix 230; cool40, -41)
Geräteträger
Aufbau und Funktion
Systemkomponente auf dem Transportwagen befestigen
VORSICHT
Abbildung 5-4
13
