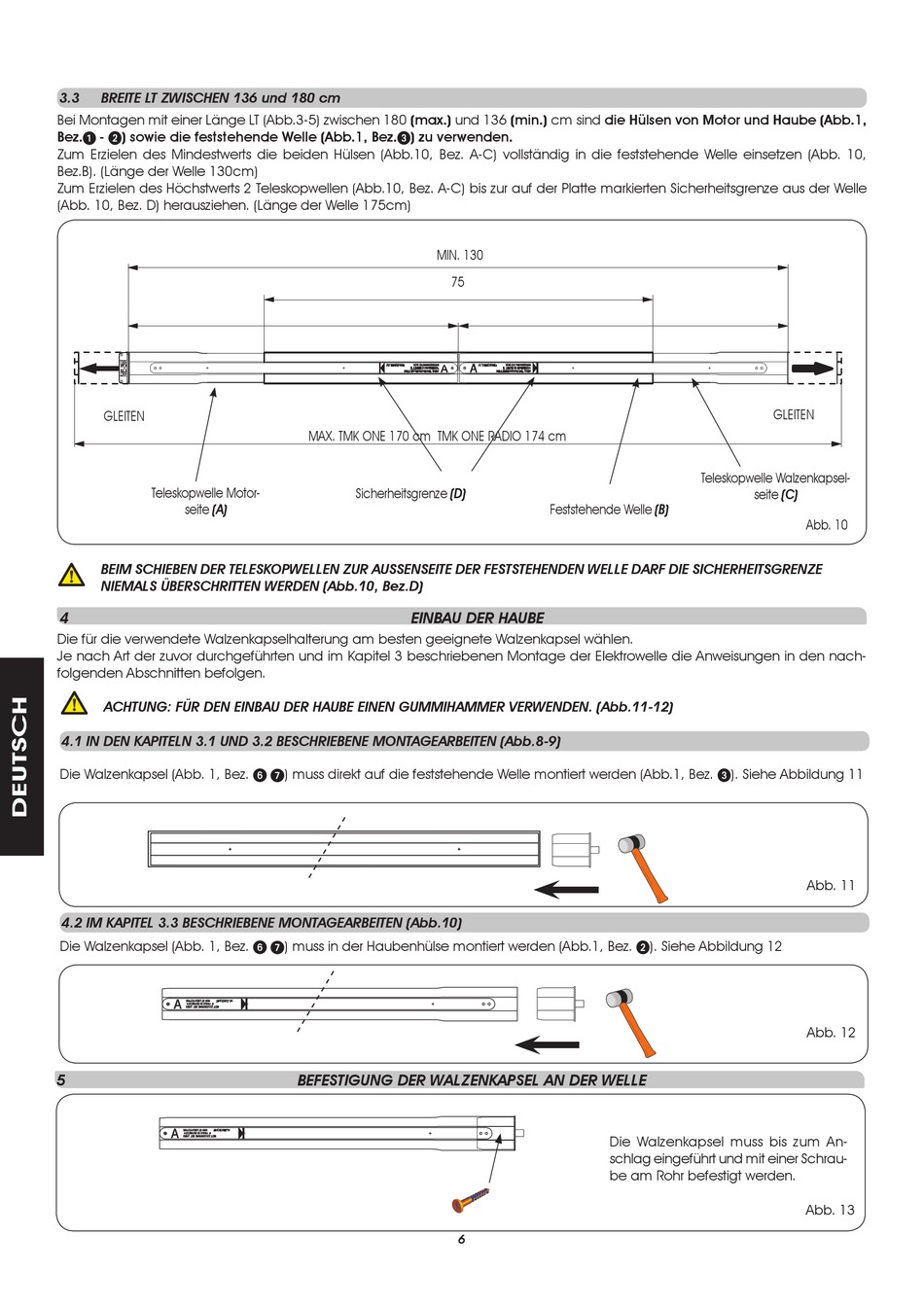

3.3
BREITE LT ZWISCHEN 136 und 180 cm
Bei Montagen mit einer Länge LT (Abb.3-5) zwischen 180 (max.) und 136 (min.) cm sind die Hülsen von Motor und Haube (Abb.1,
Bez.1 - 2) sowie die feststehende Welle (Abb.1, Bez.3) zu verwenden.
Zum Erzielen des Mindestwerts die beiden Hülsen (Abb.10, Bez. A-C) vollständig in die feststehende Welle einsetzen (Abb. 10,
Bez.B). (Länge der Welle 130cm)
Zum Erzielen des Höchstwerts 2 Teleskopwellen (Abb.10, Bez. A-C) bis zur auf der Platte markierten Sicherheitsgrenze aus der Welle
(Abb. 10, Bez. D) herausziehen. (Länge der Welle 175cm)
GLEITEN
Teleskopwelle Motor-
seite (A)
BEIM SCHIEBEN DER TELESKOPWELLEN ZUR AUSSENSEITE DER FESTSTEHENDEN WELLE DARF DIE SICHERHEITSGRENZE
NIEMALS ÜBERSCHRITTEN WERDEN (Abb.10, Bez.D)
4
Die für die verwendete Walzenkapselhalterung am besten geeignete Walzenkapsel wählen.
Je nach Art der zuvor durchgeführten und im Kapitel 3 beschriebenen Montage der Elektrowelle die Anweisungen in den nach-
folgenden Abschnitten befolgen.
ACHTUNG: FÜR DEN EINBAU DER HAUBE EINEN GUMMIHAMMER VERWENDEN. (Abb.11-12)
4.1 IN DEN KAPITELN 3.1 UND 3.2 BESCHRIEBENE MONTAGEARBEITEN (Abb.8-9)
Die Walzenkapsel (Abb. 1, Bez. 6 7) muss direkt auf die feststehende Welle montiert werden (Abb.1, Bez. 3). Siehe Abbildung 11
4.2 IM KAPITEL 3.3 BESCHRIEBENE MONTAGEARBEITEN (Abb.10)
Die Walzenkapsel (Abb. 1, Bez. 6 7) muss in der Haubenhülse montiert werden (Abb.1, Bez. 2). Siehe Abbildung 12
5
MIN. 130
75
MAX. TMK ONE 170 cm TMK ONE RADIO 174 cm
Sicherheitsgrenze (D)
EINBAU DER HAUBE
BEFESTIGUNG DER WALZENKAPSEL AN DER WELLE
6
Teleskopwelle Walzenkapsel-
Feststehende Welle (B)
Die Walzenkapsel muss bis zum An-
schlag eingeführt und mit einer Schrau-
be am Rohr befestigt werden.
GLEITEN
seite (C)
Abb. 10
Abb. 11
Abb. 12
Abb. 13
