3

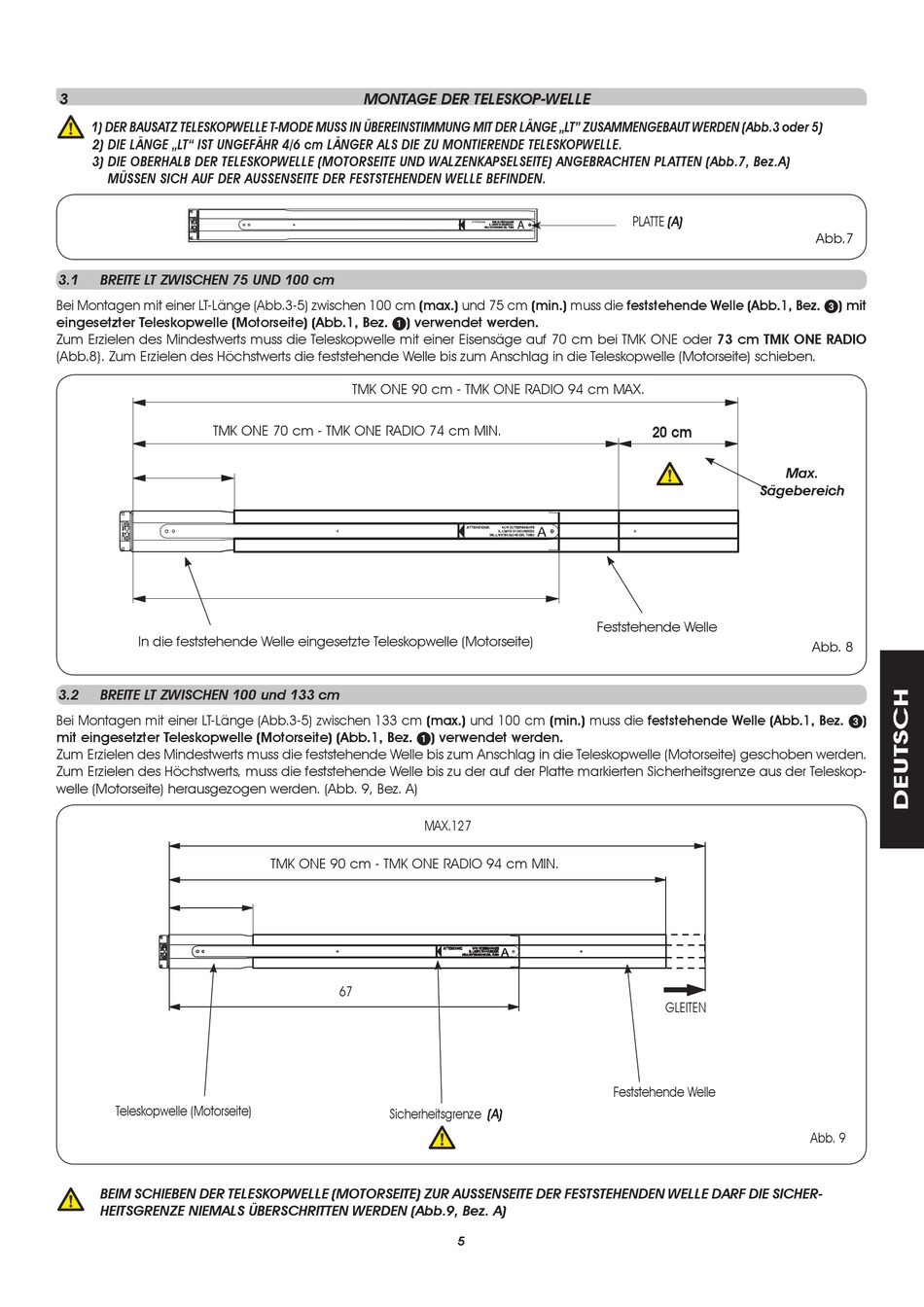

1) DER BAUSATZ TELESKOPWELLE T-MODE MUSS IN ÜBEREINSTIMMUNG MIT DER LÄNGE „LT" ZUSAMMENGEBAUT WERDEN (Abb.3 oder 5)
2) DIE LÄNGE „LT" IST UNGEFÄHR 4/6 cm LÄNGER ALS DIE ZU MONTIERENDE TELESKOPWELLE.
3) DIE OBERHALB DER TELESKOPWELLE (MOTORSEITE UND WALZENKAPSELSEITE) ANGEBRACHTEN PLATTEN (Abb.7, Bez.A)
MÜSSEN SICH AUF DER AUSSENSEITE DER FESTSTEHENDEN WELLE BEFINDEN.
3.1
BREITE LT ZWISCHEN 75 UND 100 cm
Bei Montagen mit einer LT-Länge (Abb.3-5) zwischen 100 cm (max.) und 75 cm (min.) muss die feststehende Welle (Abb.1, Bez. 3) mit
eingesetzter Teleskopwelle (Motorseite) (Abb.1, Bez. 1) verwendet werden.
Zum Erzielen des Mindestwerts muss die Teleskopwelle mit einer Eisensäge auf 70 cm bei TMK ONE oder 73 cm TMK ONE RADIO
(Abb.8). Zum Erzielen des Höchstwerts die feststehende Welle bis zum Anschlag in die Teleskopwelle (Motorseite) schieben.
TMK ONE 70 cm - TMK ONE RADIO 74 cm MIN.
In die feststehende Welle eingesetzte Teleskopwelle (Motorseite)
3.2
BREITE LT ZWISCHEN 100 und 133 cm
Bei Montagen mit einer LT-Länge (Abb.3-5) zwischen 133 cm (max.) und 100 cm (min.) muss die feststehende Welle (Abb.1, Bez. 3)
mit eingesetzter Teleskopwelle (Motorseite) (Abb.1, Bez. 1) verwendet werden.
Zum Erzielen des Mindestwerts muss die feststehende Welle bis zum Anschlag in die Teleskopwelle (Motorseite) geschoben werden.
Zum Erzielen des Höchstwerts, muss die feststehende Welle bis zu der auf der Platte markierten Sicherheitsgrenze aus der Teleskop-
welle (Motorseite) herausgezogen werden. (Abb. 9, Bez. A)
Teleskopwelle (Motorseite)
BEIM SCHIEBEN DER TELESKOPWELLE (MOTORSEITE) ZUR AUSSENSEITE DER FESTSTEHENDEN WELLE DARF DIE SICHER-
HEITSGRENZE NIEMALS ÜBERSCHRITTEN WERDEN (Abb.9, Bez. A)
MONTAGE DER TELESKOP-WELLE
TMK ONE 90 cm - TMK ONE RADIO 94 cm MAX.
MAX.127
TMK ONE 90 cm - TMK ONE RADIO 94 cm MIN.
67
Sicherheitsgrenze (A)
PLATTE (A)
Feststehende Welle
Feststehende Welle
5
Abb.7
20 cm
Max.
Sägebereich
Abb. 8
GLEITEN
Abb. 9
