Wandmontage des TFT-Fernsehgeräts
1- Um das TFT-Fernsehgerät an der Wand montieren zu können, entfernen Sie zunächst
den Standfuß. (Abbildung 1). Lösen Sie die 4 Schrauben (4 x 6), mit denen der Standfuß
am TFT-Gerät befestigt ist und entfernen Sie den Standfuß vom TFT.
2- Setzen Sie die 4 Plastikstifte in die runden Schraubenlöcher an der Rückseite des TFT ein
und fixieren Sie sie mit 4 (6 x 23) Schrauben am TFT-Gerät.
3- Wählen Sie eine Stelle an der Wand, wo Sie das TFT-Panel montieren wollen. Befestigen
Sie die Wandschablone (in Fig. 2 gezeigt) an der Wand.
Die Wandschablone dient dazu, die Wandaufhängung korrekt an der Wand zu platzieren.
4- Richten Sie die Schablone aus und markieren Sie die 4 Befestigungspunkte für jede Wand
aufhängung.
Bohren Sie Löcher für die Plastikanker (7x30) und befestigen Sie dann die
Wandaufhängungen mit 8 Schrauben (4x30).
5- Heben Sie das TFT-Panel auf und hängen Sie es mit den 4 Aufhängeschrauben an der
Rückseite in die Löcher in der Wandaufhängung ein.

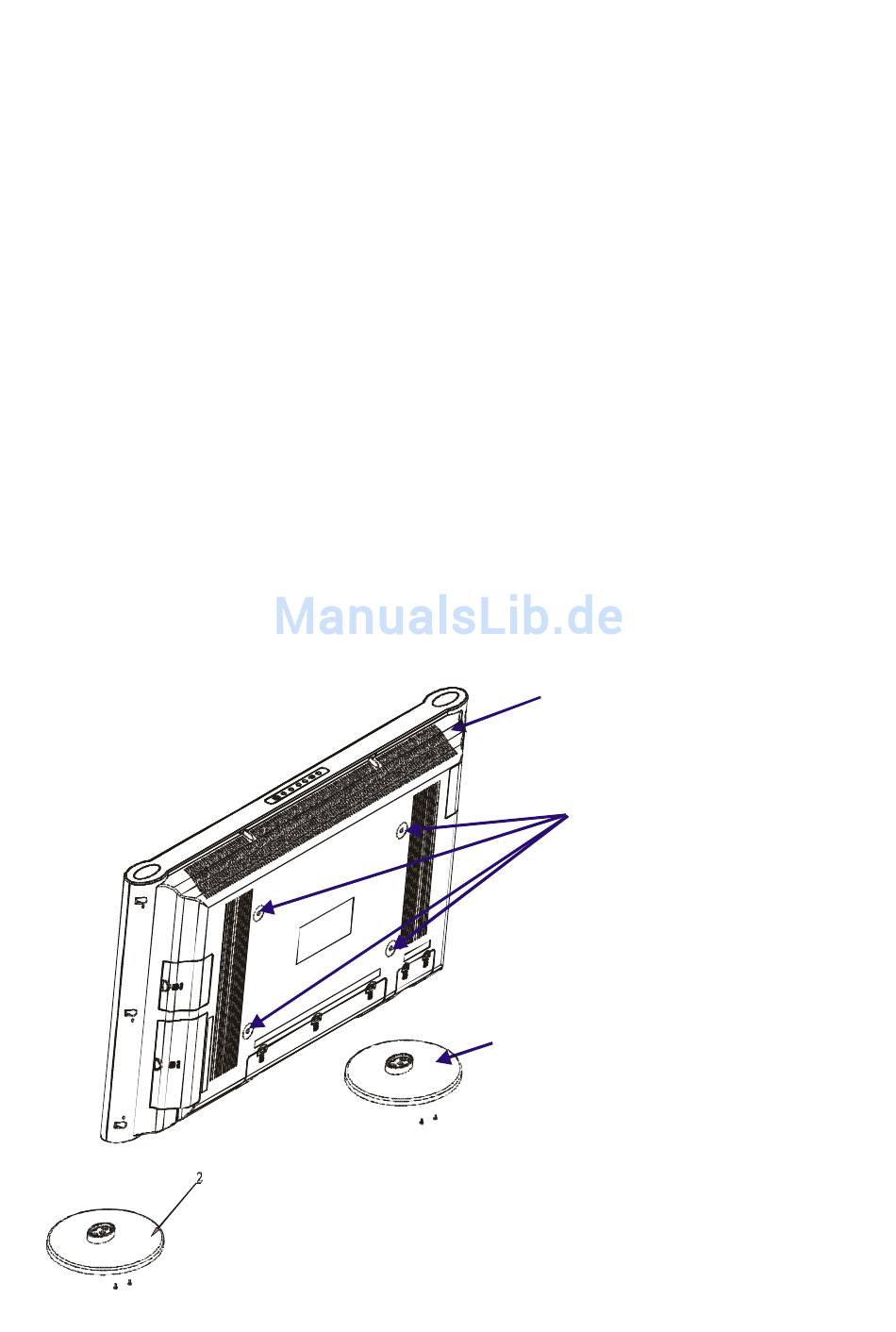

TFT BEDIENFELD
STANDFUSS
ABBILDUNG 1
- 5 -
SCHRAUBENLÖCHER
FÜR PLASTIKSTIFTE
