BEDIENUNGSANLEITUNG

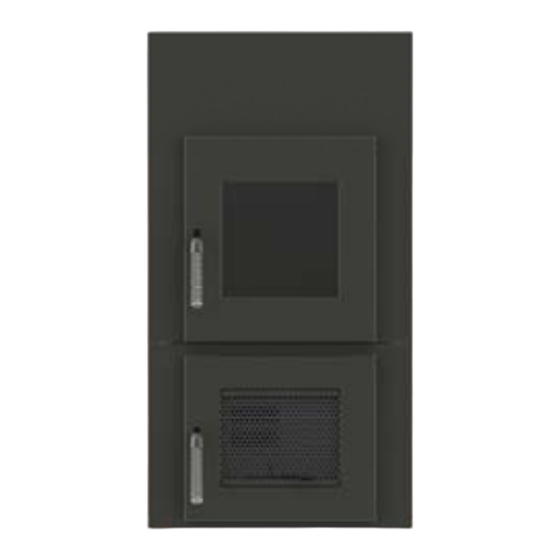

Heizkamineinsatz RUBIN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda RUBIN K16

Inhaltszusammenfassung für Leda RUBIN K16

  • Seite 1 BEDIENUNGSANLEITUNG Heizkamineinsatz RUBIN...
  • Seite 2 RUBIN Bedienungsanleitung RUBIN Beschreibung Ident-Nr. Kachelofen-Heizeinsatz RUBIN K16 1003-01901 RUBIN K17 1003-01902 RUBIN K18 1003-01904 RUBIN K19 1003-01905 RUBIN K20 1003-01906...
  • Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Heizeinsatz RUBIN Ausführung RUBIN K16 RUBIN K17 RUBIN K18 RUBIN K19 RUBIN K20 mit Ø 145 mm Stutzen mit Ø 180 mm Stutzen Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl.
  • Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in der Anleitung) LEDA Heizeinsatz RUBIN Ausführung RUBIN K16 RUBIN K17 RUBIN K18 RUBIN K19 RUBIN K20 mit Ø 145 mm Stutzen mit Ø 180 mm Stutzen Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf.

  • Seite 7: Inhaltsverzeichnis

    Heizbetrieb und Einstellungen Reinigung und Wartung Checkliste bei Störungen ERSATZ- UND VERSCHLEISSTEILE Ersatz- und Verschleißteile - RUBIN K16 und K17 Ersatz- und Verschleißteile - RUBIN K18 Ersatz- und Verschleißteile - RUBIN K19 Ersatz- und Verschleißteile - RUBIN K20 Ersatz- und Verschleißteile - RUBIN - alle Varianten TECHNISCHE DATEN GEWÄHRLEISTUNG UND GARANTIE...
  • Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem RUBIN haben Sie sich für einen technisch und optisch modernen und ganz besonderen Heizeinsatz für Ihren Kachelofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der RUBIN wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13229 als Heizeinsatz für feste Brennstoffe geprüft worden.

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise 1.1 Brandschutz und Sicherheitsabstände Brandschutz und Sicherheitsabstände müssen unbedingt eingehalten werden! Schutz im Bereich vor der Feuerraumöffnung Der Fußboden vor und neben der Feuerraumöffnung der Feuerstätte muss aus nicht brennbarem Material bestehen oder eine nicht-brennbare Aufl age besitzen (Vorgabe gem. FeuVO) In dem Bereich vor und neben der Feuerraumöffnung dürfen sich keine brennbaren Gegenstände befi...

  • Seite 11: Schutz Im Strahlungsbereich Der Sichtscheibe(N)

    Sicherheitshinweise Schutz im Strahlungsbereich der Sichtscheibe(n) Wegen der hohen Wärmestrahlung über die Sichtscheibe Ihres Heizeinsatzes ist in diesem Bereich ein ausreichender Sicherheits- abstand zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln einzuhalten. Es reicht in der Regel der halbe Abstand, wenn vor den brennbaren Gegenständen ein 80cm Strahlungsschutz vorhanden ist.

  • Seite 12: Gefahren Durch Unverschlossene Feuertür

    Sicherheitshinweise 1.3 Gefahren durch unverschlossene Feuertür Die Feuertür (und in der Regel auch die Aschefachtür) müssen während des Betriebs geschlossen sein! Während des Heizbetriebs muss die Feuertür und die Aschefachtür geschlossen bleiben, um einen unnötig hohen oder sogar gefährlichen Austritt von Heizgas zu vermeiden. Durch den starken Entgasungsprozess beim Brennstoff Holz und einem schwachen Schornsteinförderdruck kann es beim Öffnen der Feuertür zum Austritt von Rauch und Heizgas kommen.

  • Seite 13: Gefahren Durch Wärmestau In Der Feuerstätte

    Sicherheitshinweise Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.

  • Seite 14: Gefahren Durch Ungeeignete Brennstoffe

    Sicherheitshinweise 1.6 Gefahren durch ungeeignete Brennstoffe Es dürfen nur geeignete Brennstoffe verwendet werden! Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der RUBIN ist ausschließlich für die Brennstoffe Scheitholz, Holzbrikett und Braunkohlebrikett geeignet. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie „3.1 Brennstoffe“ auf Seite 9. 1.7 Gefahren durch Schließen des Luftschiebers Die Verbrennungsluft darf keinesfalls komplett geschlossen werden, solange noch überwiegend gelbliche Flammen vorhanden sind.

  • Seite 15: Richtiges Verhalten Bei Einem Schornsteinbrand

    Sicherheitshinweise 1.9 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie das richtige Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein!  Stellen Sie die Verbrennungsluft auf Minimum!  Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! ...

  • Seite 16: Erstinbetriebnahme

    Erstinbetriebnahme Erstinbetriebnahme Neu gemauerte Kachelöfen müssen vor dem Heizbetrieb austrocknen, da beim Aufbau viel Wasser verwendet wird. Dies erreicht man im Sommer, indem die Feuertür im kalten Zustand ganz geöffnet wird. Bei niedrigen Außentemperaturen muss der Kachelofen trocken geheizt werden. Ein neu errichteter Kachelofen darf auf keinen Fall zum Trocknen von Wohnräumen im Neubau genutzt werden.

  • Seite 17: Bedienung

    Bedienung Bedienung 3.1 Brennstoffe Vorgesehene und zulässige Brennstoffe Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz, geeignete Holzbriketts oder Braunkohlebriketts in den geeigneten Größen, Längen und Mengen.. Der RUBIN ist für die Brennstoffe Scheitholz, Holzbrikett und Braunkohlebrikett geeignet. Der Betrieb des RUBIN mit Kohlebrennstoffen ist nur mit eingebauter Rosteinrichtung (optionales Zubehör) möglich.

  • Seite 18: Empfehlungen Für Den Brennstoff Scheitholz

    Bedienung Empfohlene Brennstoffmengen und Brennstoffdurchsätze: Heizeinsatz Typ RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 I. Betrieb mit metallischen Heizgaszug (Heizkasten) Brennstoff-Füllmenge bei Scheitholz [kg] Brennstoffdurchsatz bei Scheitholz [kg/h] Brennstoff-Füllmenge bei Holzbriketts [kg] Brennstoffdurchsatz bei Holzbriketts [kg/h]...
  • Seite 19 Bedienung  gespalten und stückig – nur Holz mit entsprechend großer Oberfl äche kann gut, effektiv und sauber verbrennen, kompakte Rundlinge dagegen brennen langsam und schlecht. Die dabei entstehenden Temperaturen reichen in der Regel kaum aus, um einen schadstoffarmen Abbrand zu erzielen. Schmutzige Feuerräume und Sichtscheiben sind dabei auch oft unschöne Anzeichen für ungenügende Abbrandbedingungen, ...

  • Seite 20: Empfehlungen Für Den Brennstoff Holzbriketts

    Bedienung Empfehlungen für den Brennstoff Holzbriketts Heizen Sie mit Holzpresslingen oder Holzbriketts, verwenden Sie ausschließlich solche Briketts, die aus reinem Holz bestehen. Presslinge aus anderen Rohstoffen sind nicht geeignet. Verwenden Sie Holzpresslinge nach DIN 51731 (Holzbrikett), z.B. Achteckstab oder Rundlinge. Achten Sie auf einen trockenen Lagerort.

  • Seite 21: Unzulässige Brennstoffe

    Bedienung Optimale Braunkohlebriketts für den Heizeinsatz RUBIN: Stücklänge: optimal bis 20 cm, maximal ca. 25 cm empfohlenen Größe: 6“ oder 7“ Stückigkeit: 1 Brikett, 1 mal durchgebrochen Weitere Informationen rund um den Brennstoff Braunkohlebrikett und das richtige Heizen mit Braunkohle finden Sie unter www.hki-online.de/de/heiz-und-kochgeraete/heizen-mit-bb. Unzulässige Brennstoffe Das Verbrennen von Abfällen ist unzulässig und schädlich für Umwelt und Feuerstätte.

  • Seite 22: Anzündhilfen

    Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.

  • Seite 23: Funktionsprinzip Der Verbrennung Im Rubin

    Bedienung 3.2 Funktionsprinzip der Verbrennung im RUBIN Ausmauerung Nachverbrennungszone Mischkammer Umlenkstein Durchbranddüse Sekundärverbrennungsluft Hauptverbrennungszone Primärverbrennungsluft oben Vorwärmkanal Primärverbrennungsluft vorne Bodenstein Primärverbrennungsluft unten Einhand-Luftregler Aschekasten Abb. 3.1 Funktionsprinzip - Betrieb mit Scheitholz oder Holzbriketts Holzfeuerung - Nutzen bis zum letzten Funken Der RUBIN hat einen mit Schamottesteinen ausgekleideten Feuerraum.

  • Seite 24: Stufe 1 - Hauptverbrennung Und Entgasung

    Bedienung Dazu wird die notwendige Verbrennungsluft aufgeteilt und dem Brennstoff passend zugeführt - genau an den richtigen Stellen, in den jeweils richtigen Menge und Geschwindigkeiten und bei ausreichend hohen Temperaturen. Stufe 1 - Hauptverbrennung und Entgasung: Die Verbrennungsluft wird über die Gerätefront zugeführt und dort bereits vorgewärmt, sie wird entsprechend über Öffnungen in den Brennraum im Bereich des Feuerbetts gelenkt.

  • Seite 25: Braunkohlebrikett-Feuerung

    Bedienung Braunkohlebrikett-Feuerung Der Brennstoff Braunkohlebrikett wird auf einer Rosteinrichtung abgebrannt. Im Gegensatz zur Holzfeuerung wird der größte Teil der Primärluft über die Öffnungen in der Aschetür in den Ascheraum geführt und strömt durch die Rosteinrichtung zum Brenngut. Die Luftführung der Nachverbrennungsluft entspricht der Situation bei der Holzfeuerung.

  • Seite 26: Bedienelemente

    Bedienung 3.3 Bedienelemente Verbrennungsluft-Regler und Rüttelstange Der Einhand-Luftregler befi ndet sich unten mittig in der Aschetür. Ist eine Rosteinrichtung eingebaut, befi ndet sich die Bedien-Öse der Rüttelstange für die Rosteinrichtung hinter der Aschetür auf der Verschluss-Seite der Aschefachtür - bei rechts angeschlagener Tür auf der linken Seite bzw.

  • Seite 27: Brennstoff-Einstellung

    Bedienung Brennstoff-Einstellung Die Brennstoff-Einstellung Holz/ Kohle wird in der Aschefachtür (untere Tür) vorgenommen. Hierzu kann der Brennstoffwähler nach rechts bzw. nach links gedreht werden. Liegt die fl ächige Seite des Brennstoffwählers links, ist die Luftzufuhr für den Brennstoff Scheitholz oder Holzbrikett eingestellt - in der Aschefachtür ist der Schriftzug „Holz“ sichtbar (siehe Abb.

  • Seite 28: Heizbetrieb Und Einstellungen

    Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens nur die geeigneten Brennstoffe, achten Sie auf gute Qualität,...
  • Seite 29 Feuerraumboden, Abb. 3.6 Einhand-Luftregler ganz rechts,  legen Sie 2 bis 3 kleine Stücke einer passenden Verbrennungsluft ganz geöffnet Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese,  Einhand-Luftregler: „Kaltstart und Anheizen“ legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen -...

  • Seite 30: Nachlegen Und Heizen Mit Scheitholz Oder Holzbriketts

    Bedienung Nachlegen und Heizen mit Scheitholz oder Holzbriketts Legen Sie erst nach, wenn keine Flammen mehr zu sehen sind, sonst wird es zu Abgasaustritt beim Öffnen der Tür kommen. Die Verbrennungsluft-Einstellung und - soweit vorhanden - die Anheizklappe sind noch komplett geöffnet.

  • Seite 31: Weiterheizen Bei Scheitholz Und Holzbriketts

    Bedienung  ist der aufgelegte Brennstoff gut angebrannt, schließen Sie die Anheizklappe - falls vorhanden  schieben Sie den Lufthebel ein kleines Stück weiter nach rechts - nicht mehr als bis ca. zur Mitte. Abb. 3.9 Einhand-Luftregler z.B. ca. in der Mitte, Halten Sie bis zum nächsten Nachlegen die Feuertür Verbrennungsluft halb geöffnet und Aschefachtür geschlossen.

  • Seite 32: Betrieb Mit Keramischen Heizgaszügen

    Bedienung Mit einer Füllung Holz wird der Abbrand bei passenden Einstellungen und Randbedingungen etwas mehr als eine Stunde lang dauern, bis nachgelegt werden sollte. Dies sind die besten Voraussetzungen für einen schadstoffarmen Abbrand. Vermeiden Sie auf jeden Fall übermäßige Aufgabe von Brennstoff, sonst wird der „Energiestoß“ zu groß und die Abgasverluste steigen unnötig an.
  • Seite 33 Bedienung Einhand-Luftregler: „Kaltstart und Anheizen“ Bei schweren Heizgaszügen können 4 bis 5 Abbrände nötig sein, um die Heizgaszüge ausreichend zu beladen. (Regler ganz rechts)  Für den Abbrand bei dieser höheren Leistung wird in der Regel auch ein größerer Verbren- Anheizklappe: nungsluftdurchsatz notwendig sein - belassen Sie den Luftschieber beim Abbrand ganz...

  • Seite 34: Weiterheizen Nach Dem Abbrandende

    Bedienung Schließen Sie am Ende des Abbrands und bei nicht betriebener Feuerstätte immer die Türen des Heizein- satzes und stellen Sie den Verbrennungsluft-Regler auf Minimum (ganz nach links). Halten Sie auch bei nicht betriebenem Gerät Feuertür und Aschefachtür geschlossen und den Verbrennungsluftschieber immer auf Minimum! Weiterheizen nach dem Abbrandende Bei erneutem Weiterheizen öffnen Sie die Verbrennungsluft komplett, indem Sie den Luftschieber ganz nach...

  • Seite 35: Heizen Mit Braunkohlebriketts

    Möglichkeit die volle Länge von 25 bis 30cm besitzen,  legen Sie diese Streifen auf den (Regler ganz rechts) Brennraumboden bzw. den Rost, Anheizklappe:  legen Sie Anzündwürfel (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese,  lassen Sie die Aschetür einige Minuten angelehnt,...

  • Seite 36: Nachlegen Und Heizen Mit Braunkohlebriketts

    Bedienung  sobald ein lebhaftes Feuer sichtbar ist und die erste Feuchtigkeit (Kondensat) an der Scheibe verdunstet ist, schließen Sie die Aschefachtür komplett.  Das Brenngut muss jetzt gut durchbrennen, damit sich eine ausreichende Grundglut für ein einwand- freies Überzünden beim Fortheizen bilden kann. Wird die Feuerstätte aus dem Kalten angeheizt, empfi...

  • Seite 37: Heizen Mit Geringer Leistung (Schwachlast)

    Bedienung Heizen mit geringer Leistung (Schwachlast)  Rütteln Sie vor erneuter Brennstoffaufgabe die Asche ab,  geben Sie die entsprechende Brennstoff- mengen auf (siehe „Die richtige Brennstoffmenge“ auf Seite 9),  schließen Sie die Luft bis ca. zur Mitte. Bei normalem Schornsteinzug zwischen 10 und 15 Pa beträgt die Heizzeit mit einer Füllung bei Abb.

  • Seite 38: Reinigung Und Wartung

    Bedienung Abbrandende Falls der Brennstoff weitgehend abgebrannt sind und kein Brennstoff mehr nachgelegt werden soll, kann die Verbrennungsluft auf das Minimum reduziert werden. Hierzu wird der Lufthebel ganz nach links geschoben. Abb. 3.14 Einhand-Luftregler ganz links, Verbrennungsluft ganz geschlossen Einhand-Luftregler: „Minimum“...

  • Seite 39: Entaschung Bei Holzfeuerung

    Bedienung Entaschung bei Holzfeuerung  Der Aschekasten darf höchstens bis zur oberen Kante mit Asche gefüllt sein. Es darf sich kein Aschekegel bilden, da sonst eine Kühlung der Rosteinrichtung unmöglich wird und Beschädi- gungen nicht ausgeschlossen werden können.  Die eigentliche Entaschung erfolgt über die Stehplattenöffnung (siehe Abb.

  • Seite 40: Entnehmen Der Umlenkungen

    Bedienung Entnehmen der Umlenkungen Um die Flugasche in der Nachverbrennungszone und im Bereich des Heizgasstutzens zu entfernen, lässt sich die Umlenkung beim RUBIN entnehmen (siehe Abb. 3.17). Heben Sie den Umlenkstein (bzw. beim RUBIN K19 die beiden Umlenksteine) ein Stück an und entnehmen Sie die Steine dann schräg über den Brennraum.
  • Seite 41 Bedienung Nach der Verwendung von Reinigungsmitteln empfi ehlt es sich dringend, die Scheibe feucht nachzuwischen, damit nach Möglichkeit keine Reste des Reinigungsmittels auf der Scheibe verbleiben. Rückstände von Reinigungsmittel können beim Betrieb des Ofens unter Umständen zu Verätzungen der Glasoberfl äche oder zu unschönen Flecken oder Rändern führen.

  • Seite 42: Checkliste Bei Störungen

    Bedienung 3.6 Checkliste bei Störungen Störung Ursache Abhilfe  Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht  Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu oder wenig das Gerät geeignet und zugelassen ist Sichtscheibe ver- ...
  • Seite 43 Bedienung Störung Ursache Abhilfe  Probebetrieb durchführen und Das Feuer brennt Schornsteinzug zu stark: (max. schlecht 20 Pa bzw. 23 Pa am Heizgas- anliegenden Unterdruck messen. oder stutzen, für einen optimalen  Zugbegrenzung im Schornstein einbauen Sichtscheibe ver- Wirkungsgrad) lassen, z.B. Nebenluftvorrichtung schmutzt schnell ...
  • Seite 44 Bedienung Störung Ursache Abhilfe  Brennstoff grundsätzlich nur nachlegen, Rauchbelästigung Brennstoff nicht herunterge- brannt wenn im Gerät keine sichtbare „gelbe“ Flamme mehr vorhanden ist...

  • Seite 45: Ersatz- Und Verschleissteile

    Gebrauch Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden. 4.1 Ersatz- und Verschleißteile - RUBIN K16 und K17 RUBIN K16 und K17 - Ersatzteile Pos.
  • Seite 46 Ersatz- und Verschleissteile K18-10 K17-09 K17-08 K17-07 K17-07 K17-06 K17-04 K17-05 K17-02 K17-02 K17-01 Abb. 4.1 Feuerraumauskleidung RUBIN K16 und K17...

  • Seite 47: Ersatz- Und Verschleißteile - Rubin K18

    Ersatz- und Verschleissteile 4.2 Ersatz- und Verschleißteile - RUBIN K18 RUBIN K18 - Ersatzteile Pos. Bezeichnung Ident-Nr. K18-01 Bodenstein 1005-01824 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt 1004-01825 K18-05 Seitenstein, oben links 1005-01828 K18-04 Seitenstein, oben rechts 1005-01827 K18-06 Vorderstein...
  • Seite 48 Ersatz- und Verschleissteile K18-10 K18-08 K18-09 K18-03 K18-07 K18-05 K18-07 K18-06 K18-04 K18-02 K18-02 K18-01 Abb. 4.2 Feuerraumauskleidung RUBIN K18...

  • Seite 49: Ersatz- Und Verschleißteile - Rubin K19

    Ersatz- und Verschleissteile 4.3 Ersatz- und Verschleißteile - RUBIN K19 RUBIN K19 - Ersatzteile Pos. Bezeichnung Ident-Nr. K19-01V Bodenstein vorne, 1005-03651 K19-01H Bodenstein hinten, 1005-03652 K19-02V Seitenstein, unten-vorne - pro Gerät werden 2 Stück benötigt, 1005-03653 K19-02H Seitenstein, unten-hinten - pro Gerät werden 2 Stück benötigt, 1005-03654 K19-04V Seitenstein, rechts-oben-vorne,...
  • Seite 50 Ersatz- und Verschleissteile K19-10 K19-09 K17-08 K19-07A K19-07B K19-05H K19-07B K19-07A K19-05V K19-04H K17-06 K19-04V K19-02H K19-02H K19-02V K19-02V K19-01H K19-01V Abb. 4.3 Feuerraumauskleidung RUBIN K19...

  • Seite 51: Ersatz- Und Verschleißteile - Rubin K20

    Ersatz- und Verschleissteile 4.4 Ersatz- und Verschleißteile - RUBIN K20 RUBIN K20 - Ersatzteile Pos. Bezeichnung Ident-Nr. K20-01 Bodenstein, 1005-04078 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt, 1005-01825 K18-04 Seitenstein, oben-rechts, 1005-01827 K18-05 Seitenstein, oben-links, 1005-01828 K20-06 Vorderstein, 1005-04079 K18-07...
  • Seite 52 Ersatz- und Verschleissteile K20-09 K20-10 K17-08 K18-07 K18-07 K17-06 K18-04 K18-05 K18-02 K18-02 K20-01 Abb. 4.4 Feuerraumauskleidung RUBIN K20...

  • Seite 53: Ersatz- Und Verschleißteile - Rubin - Alle Varianten

    Ersatz- und Verschleissteile 4.5 Ersatz- und Verschleißteile - RUBIN - alle Varianten RUBIN - Ersatzteile zu Glasscheibe, Tür, Türgriff, Bügelgriff, Türdichtung, Zubehör - alle Varianten Pos. Bezeichnung Ident-Nr. Sichtscheibe RUBIN, 200mm x 200mm (ohne Logo) 1005-01823 Tür- und Scheibendichtungsset 1005-01831 Guss-Drehrost, K17-80 1005-04303 Guss-Stehplatte (Rostlager-Innentür), K18-131...

  • Seite 54: Technische Daten

    Technische Daten Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 2. Stufe 1. BImSchV, erfüllte Anforderungen an Wirkungsgrad und Emissionen Münchner Brennstoff-Verordnung Aachener Brennstoff-Verordnung CO bezogen auf 13% O...
  • Seite 55 Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Verbrennungsluftbedarf [m³/h] Brennstoffe, Brennstoffdurchsätze verwendbare Brennstoffe Scheitholz, Holzbriketts, Braunkohlebriketts Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Brennstoff-Füllmenge, Braunkohlebriketts [kg]...
  • Seite 56 Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Brennstoffdurchsatz, Holzbriketts [kg/h] Betrieb mit LWS Daten für die Schornsteinbemessung bei LWS Set 1 Heizgastemperatur nach LWS Set [°C] Mindestförderdruck für Heizeinsatz und LWS-Set [Pa]...

  • Seite 57: Gewährleistung Und Garantie

    Fällen, in denen eine Mangelhaftigkeit eines Baukörpers hervorgerufen wird - gegenüber dem Endverbraucher für anfängliche Sachmängel 24 Monate ab Gefahrübergang. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.

  • Seite 58: Leistungserklärungen

    Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz, Holzbrikett und Braunkohlebrikett. Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 59 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00319-01 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Heizgasstutzen Ø 145mm Ø 180mm Brandsicherheit EN 13229:2001+A1:2003 Dämmung / Abstand zwischen Einsatz und Wärmedämmung +A2:2007 zum Boden: 0 mm / 200 mm 0 mm / 200 mm Mindestdämmdicke zu zur Seite: 140 mm / 100 mm...
  • Seite 60 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz, Holzbrikett und Braunkohlebrikett. Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 61 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00319-02 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Heizgasstutzen Ø 145mm Ø 180mm Brandsicherheit EN 13229:2001+A1:2003 Dämmung / Abstand zwischen Einsatz und Wärmedämmung +A2:2007 zum Boden: 0 mm / 200 mm 0 mm / 200 mm Mindestdämmdicke zu zur Seite: 140 mm / 100 mm...
  • Seite 62 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz, Holzbrikett und Braunkohlebrikett. Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 63 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00319-03 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Heizgasstutzen Ø 145mm Ø 180mm Brandsicherheit EN 13229:2001+A1:2003 Dämmung / Abstand zwischen Einsatz und Wärmedämmung +A2:2007 zum Boden: 40 mm / 150 mm 40 mm / 150 mm Mindestdämmdicke zu zur Seite: 140 mm / 100 mm...
  • Seite 64 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz, Holzbrikett und Braunkohlebrikett. Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 65 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00319-04 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Brandsicherheit EN 13229:2001+A1:2003 Dämmung / Abstand zwischen Einsatz und Wärmedämmung +A2:2007 zum Boden: 0 mm / 200 mm Mindestdämmdicke zu zur Seite: 150 mm / 100 mm Das notifi...
  • Seite 66 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz, Holzbrikett und Braunkohlebrikett. Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 67 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00319-05 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Brandsicherheit EN 13229:2001+A1:2003 Dämmung / Abstand zwischen Einsatz und Wärmedämmung +A2:2007 zum Boden: 40 mm / 200 mm Mindestdämmdicke zu zur Seite: 150 mm / 100 mm Das notifi...

  • Seite 68: Geräteschild, Ce-Kennzeichnung

    Leistungserklärung: Jahr der ersten Typprüfung des Geräts (dies ist nicht die Angabe des Baujahrs!) Hersteller des Geräts Nummer der notifi zierten Prüfstelle und Nummer LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland, der Produktnorm www.leda.de, info@www.leda.de 1427 Kennnummer der notifi...
  • Seite 69 Heizgasstutzen-Durchmesser), sind die für die jeweils zutreffende Verwendung dieses Bauprodukts zugehörigen Werte zu verwenden. Bei Geräten der Heizeinsatz-Serie RUBIN sind dies die Geräte  RUBIN K16 - entweder mit Heizgasstutzen Ø 145mm oder 180mm,  RUBIN K17 - entweder mit Heizgasstutzen Ø 145mm oder 180mm, ...

  • Seite 70: Ersatz- Und Verschleissteile

    Gebrauch Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden. 9.1 Ersatz- und Verschleißteile - RUBIN K16 und K17 RUBIN K16 und K17 - Ersatzteile Pos.
  • Seite 71 Ersatz- und Verschleissteile K18-10 K17-09 K17-08 K17-07 K17-07 K17-06 K17-04 K17-05 K17-02 K17-02 K17-01 Abb. 9.1 Feuerraumauskleidung RUBIN K16 und K17...

  • Seite 72: Ersatz- Und Verschleißteile - Rubin K18

    Ersatz- und Verschleissteile 9.2 Ersatz- und Verschleißteile - RUBIN K18 RUBIN K18 - Ersatzteile Pos. Bezeichnung Ident-Nr. K18-01 Bodenstein 1005-01824 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt 1004-01825 K18-05 Seitenstein, oben links 1005-01828 K18-04 Seitenstein, oben rechts 1005-01827 K18-06 Vorderstein...
  • Seite 73 Ersatz- und Verschleissteile K18-10 K18-08 K18-09 K18-03 K18-07 K18-05 K18-07 K18-06 K18-04 K18-02 K18-02 K18-01 Abb. 9.2 Feuerraumauskleidung RUBIN K18...

  • Seite 74: Ersatz- Und Verschleißteile - Rubin K19

    Ersatz- und Verschleissteile 9.3 Ersatz- und Verschleißteile - RUBIN K19 RUBIN K19 - Ersatzteile Pos. Bezeichnung Ident-Nr. K19-01V Bodenstein vorne, 1005-03651 K19-01H Bodenstein hinten, 1005-03652 K19-02V Seitenstein, unten-vorne - pro Gerät werden 2 Stück benötigt, 1005-03653 K19-02H Seitenstein, unten-hinten - pro Gerät werden 2 Stück benötigt, 1005-03654 K19-04V Seitenstein, rechts-oben-vorne,...
  • Seite 75 Ersatz- und Verschleissteile K19-10 K19-09 K17-08 K19-07A K19-07B K19-05H K19-07B K19-07A K19-05V K19-04H K17-06 K19-04V K19-02H K19-02H K19-02V K19-02V K19-01H K19-01V Abb. 9.3 Feuerraumauskleidung RUBIN K19...

  • Seite 76: Ersatz- Und Verschleißteile - Rubin K20

    Ersatz- und Verschleissteile 9.4 Ersatz- und Verschleißteile - RUBIN K20 RUBIN K20 - Ersatzteile Pos. Bezeichnung Ident-Nr. K20-01 Bodenstein, 1005-04078 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt, 1005-01825 K18-04 Seitenstein, oben-rechts, 1005-01827 K18-05 Seitenstein, oben-links, 1005-01828 K20-06 Vorderstein, 1005-04079 K18-07...
  • Seite 77 Ersatz- und Verschleissteile K20-09 K20-10 K17-08 K18-07 K18-07 K17-06 K18-04 K18-05 K18-02 K18-02 K20-01 Abb. 9.4 Feuerraumauskleidung RUBIN K20...

  • Seite 78: Ersatz- Und Verschleißteile - Rubin - Alle Varianten

    Ersatz- und Verschleissteile 9.5 Ersatz- und Verschleißteile - RUBIN - alle Varianten RUBIN - Ersatzteile zu Glasscheibe, Tür, Türgriff, Bügelgriff, Türdichtung, Zubehör - alle Varianten Pos. Bezeichnung Ident-Nr. Sichtscheibe RUBIN, 200mm x 200mm (ohne Logo) 1005-01823 Tür- und Scheibendichtungsset 1005-01831 Guss-Drehrost, K17-80 1005-04303 Guss-Stehplatte (Rostlager-Innentür), K18-131...

  • Seite 79: Technische Daten

    Technische Daten 10. Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 2. Stufe 1. BImSchV, erfüllte Anforderungen an Wirkungsgrad und Emissionen Münchner Brennstoff-Verordnung Aachener Brennstoff-Verordnung CO bezogen auf 13% O...
  • Seite 80 Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Verbrennungsluftbedarf [m³/h] Brennstoffe, Brennstoffdurchsätze verwendbare Brennstoffe Scheitholz, Holzbriketts, Braunkohlebriketts Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Brennstoff-Füllmenge, Braunkohlebriketts [kg]...
  • Seite 81 Technische Daten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Brennstoffdurchsatz, Holzbriketts [kg/h] Betrieb mit LWS Daten für die Schornsteinbemessung bei LWS Set 1 Heizgastemperatur nach LWS Set [°C] Mindestförderdruck für Heizeinsatz und LWS-Set [Pa]...

  • Seite 82: Energielabel Und Produktdatenblatt

    Energielabel und Produktdatenblatt 11. Energielabel und Produktdatenblatt Name des Lieferanten LEDA Werk GmbH & Co.KG Modellkennung des Lieferanten K16 Ø 145 K16 Ø 180 K17 Ø 145 K17 Ø 180 Energieeffi zienzklasse des Modells Direkte Wärmeleistung [kW] Indirekte Wärmeleistung [kW] Energieeffi...
  • Seite 83 LEDA Werk GmbH & Co. RUBIN K16 (Ø 145) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 84 LEDA Werk GmbH & Co. RUBIN K16 (Ø 180) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 85 LEDA Werk GmbH & Co. RUBIN K17 (Ø 145) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 86 LEDA Werk GmbH & Co. RUBIN K17 (Ø 180) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 87 LEDA Werk GmbH & Co. RUBIN K18 (Ø 145) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 88 LEDA Werk GmbH & Co. RUBIN K18 (Ø 180) ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 89 LEDA Werk GmbH & Co. RUBIN K19 11,0 ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 90 LEDA Werk GmbH & Co. RUBIN K20 ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 92 Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
