Unical GASOGEN SHG series Installations- Und Betriebsanweisung Seite 4

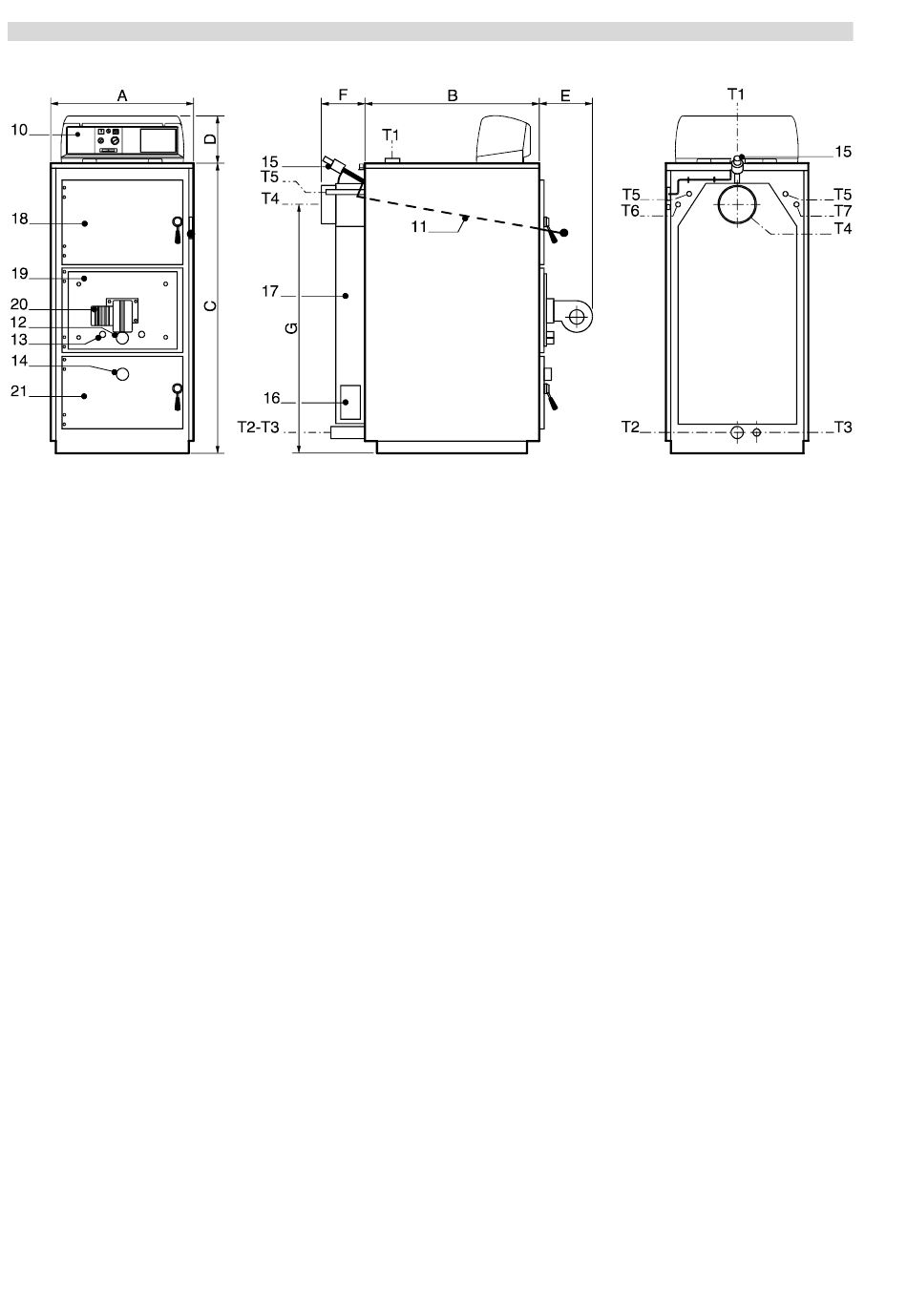

1.2 Wärmeerzeuger für Stückholzfeuerung GASOGEN - SHG 20 - SHG 30 - SHG 40:
10. Kessel - Schaltfeld
11. Bypass - Sicherheitseinrichtung mit Verriegelung
12. Primär - Luftregelung
13. Sekundär - Luftregelung
14. Sichtöffnung mit Schauglas
15. Füllraumentgasungsklappe
16. Seitliche Reinigungsklappen
17. Abgassammler
18. Brennstoff - Fülltüre
19. Luftverteiler mit Reinigungstüre
20. Druckluft - Gebläse
21. Brennkammertüre
Kesseltyp:
Nutzwärmeleistung "Stückholz"
Feuerungswärmeleistung "Stückholz"
Wasserinhalt
Gewicht
Abmessungen:
A
B
C
D
E
F
G
Anschlüsse:
T1, T2
T3
T4
T5
T6/T7
T1. Kessel - Vorlauf
T2. Kessel - Rücklauf
T3. Kessel Füll - und Entleerung
T4. Rauchgasstutzen
T5. Sicherheitswärmetauscher (Entlastungsregister)
T6. Tauchrohr f. thermische Ablaufsicherung
T7. Tauchrohr f. Temperaturregler - und Überwachung
SHG 20
[kW] 11,0 - 20,0
[kW] 27,1
[l] 90
[kg] 350
[mm] 560
[mm] 700
[mm] 1195
[mm] 190
[mm] 250
[mm] 225
[mm] 1000
[R"] 1¼
[R"] ½
[ømm] 150
[R"] ½
[R"] ½
4
SHG 30 SHG 40
21,0 - 30,0 31,0 - 40,0
35,4 45,8
110 140
430 520
655 655
700 900
1325 1325
190 190
250 250
195 195
1110 1110
1½ 1½
½ ½
200 200
½ ½
½ ½
