1.4 Bauteilübersicht:
1.5 Kesselfunktion:
Unical Holz-Spezialheizkessel sind für
sämtliche Warmwasser-Heizsysteme
einsetzbar.
Der Naturzug-Stahlheizkessel arbeitet
mit dem Prinzip der Flammen-
umkehrung für die Verfeuerung von
jeglichem naturbelassenem Stück-
holz in Form von Scheitholz,
Bauart und Ausrüstung entspre-
chen den neuesten Vorschriften und
Richtlinien.
Die Heizkessel sind Niederdruck-
Heißwassererzeuger und dienen
somit der Erwärmung von Wasser in
geschlossenen Heizungskreisläufen.
Sie können nur mit einer höchst
zulässigen Betriebstemperatur von
90 °C und einem zulässigen
Betriebsüberdruck von 3 bar betrie-
ben werden.
Der kubisch konstruierte, elektrisch
Schutzgas - geschweißte Kessel-
körper ist aus hochwertigem Stahlblech
S235-IRG2 mit Gütenachweis
WZ EN10204 gefertigt.
Leistungsgeprüft nach DIN 4702,
EN303-5 und entspricht den Anforde-
rungen der 1.BlmSch, Ausgabe
03.97./98.
Desweiteren geprüft gemäß BUWAL/
VKF für die Schweiz, und Ö-Norm für
Österreich.
Ein leistungsgerechter Wasserinhalt
und gute Wasserführung bieten
jederzeit gute Betriebsbedingungen.
Auf der Kesselrückseite befinden
sich sämtliche gutplazierte Anschlüs-
se für Vor-und Rücklauf und
Sicherheitswärmetauscher mit
Anschlußmuffe für eine thermische
Ablaufsicherung.

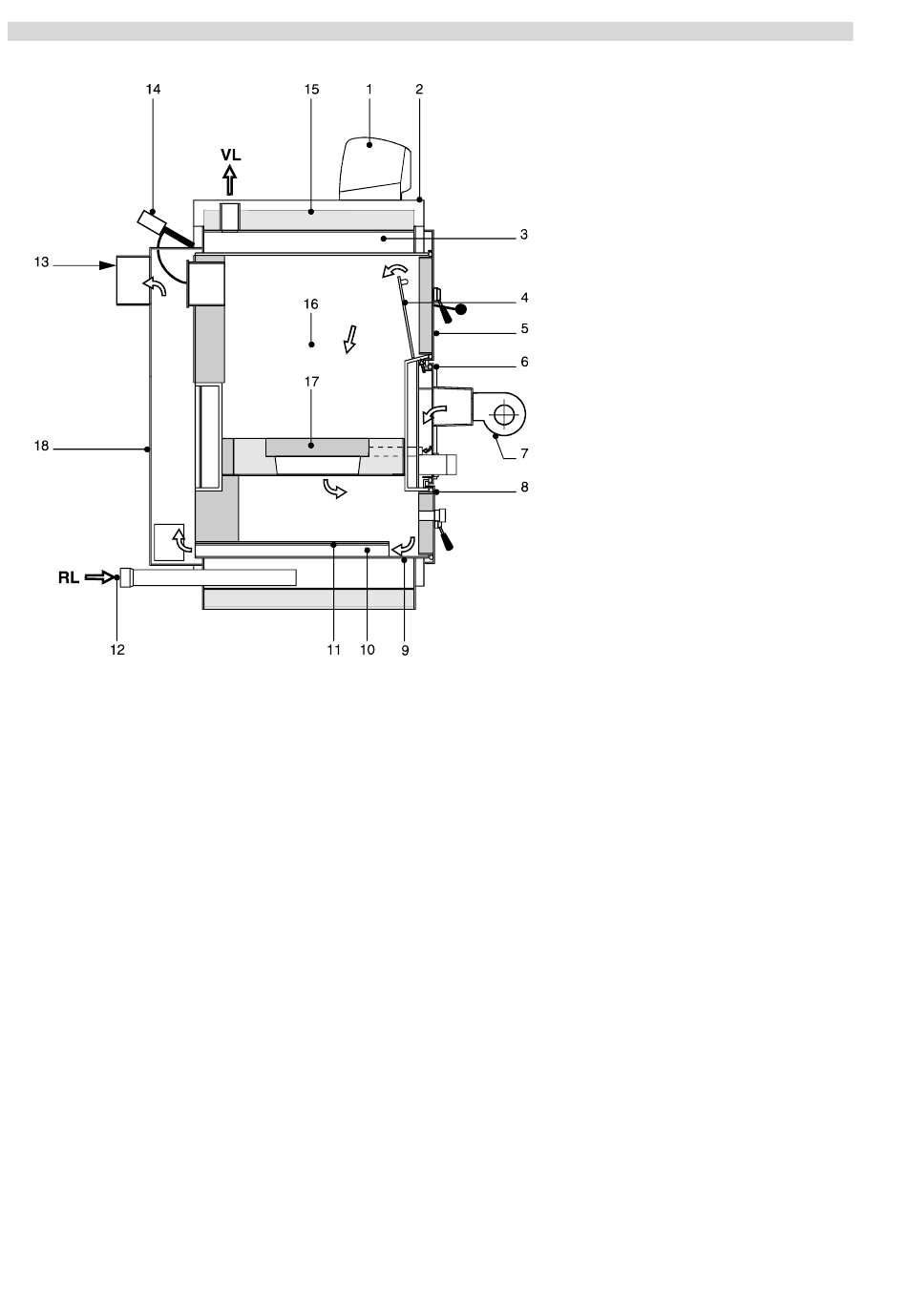

6
1 -
Kessel - Schaltfeld
2 -
Kessel - Abdeckblech/Verkleidung
3 -
Wasserraum mit Entlastungsregister
4 -
Innere Rauchgasklappe
5 -
Brennstoff - Fülltüre
6 -
Luftverteiler mit Reinigungstüre
7 -
Druckluft - Gebläse
8 -
Brennraumtüre mit Sicht-
öffnung und Schauglas
9 -
Brennkammer
10 -
Heizflächen
11 -
Hitzeschild
12 -
Füll - und Entleerung
13 -
Rauchgasstutzen
14 -
Füllraumentgasungsklappe
15 -
Kesselkörper - Isolation
16 -
Brennstoff-Füllraum
17 -
Brenner - Steineinsatz mit
Glühstab
18 -
Abgassammler mit
Nachschaltheizfläche
VL -
Heizungsvorlauf
RL -
Heizungsrücklauf
Die Temperaturregelung erfolgt über
einen Fühler-Vorlauf-Temperaturregler
75/85°C, die maximale Temperatur-
überwachung über einen eigensicheren
Sicherheitstemperaturbegrenzer 100°C.
Beide Temperaturfühler werden unter
der Kesselverkleidung, auf der
Kesselrückseite, im oberen Bereich
in ein Tauchrohr eingeführt.
Es können bauteilgeprüfte Regel-und
Sicherheitseinrichtungen, wie eine
Wassermangelsicherung gemäß DIN
4751, Teil 2 oder witterungsgeführte
Heizungsregelungen angebaut
werden, siehe unser Lieferumfang.
