gefran GFX4 series Bedienungsanleitung Und Sicherheitshinweise Seite 22

Port2 (fieldbus): Steckverbinder S4, S5 MODBUS RTU/Profibus DP

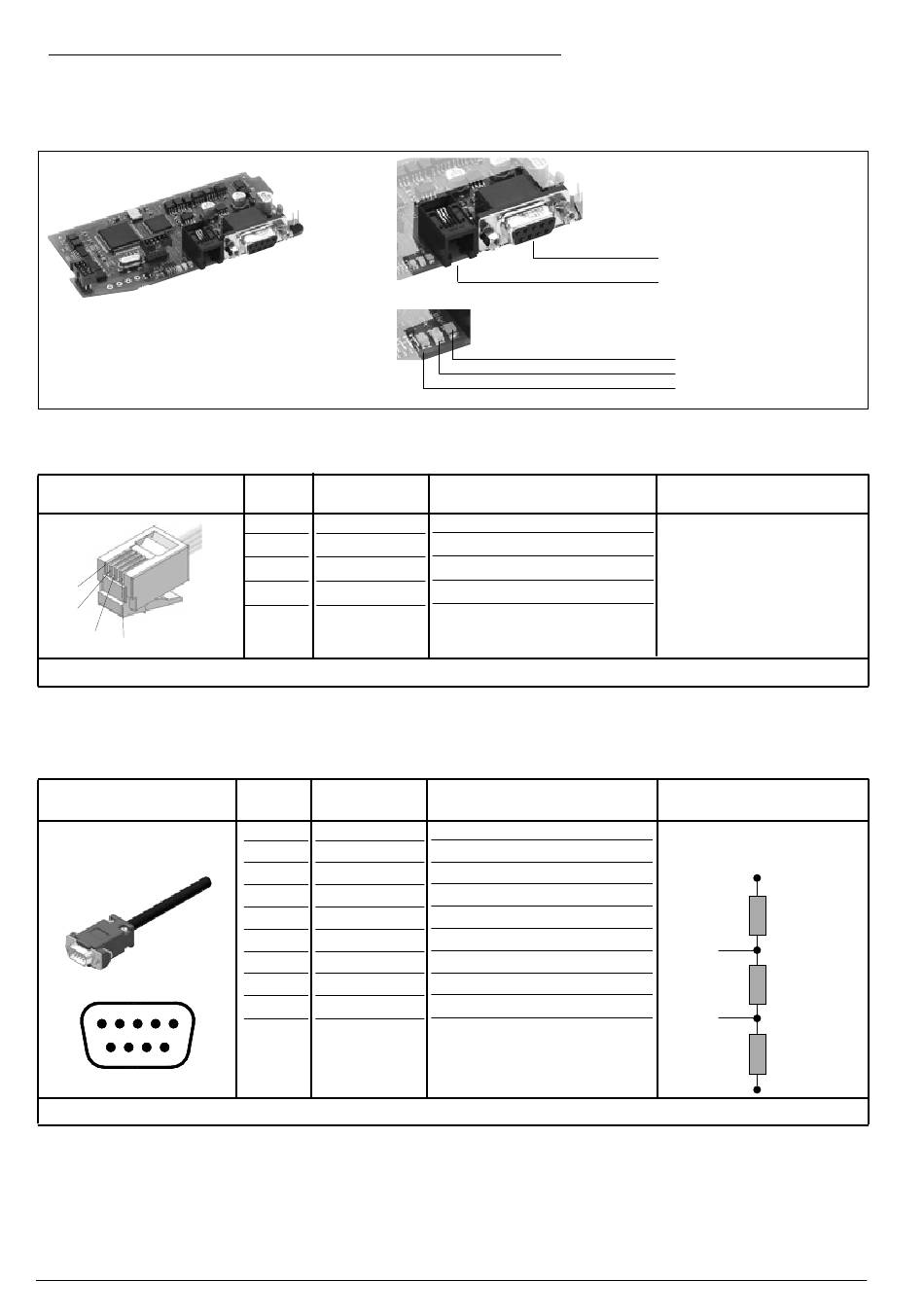

Abbildung 32 Port2: Feldbusschnittstelle Fieldbus Modbus RTU/Profibus DP
Tabelle 23
Steckverbinder S4
RJ10 4-4 spina
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
Tabelle 24
Steckverbinder S5
D-SUB 9-polig aussengewinde
1 2 3 4 5
6 7 8 9
Kabeltyp: Abgeschirmt 1 Paare 22AWG konform mit PROFIBUS
22
Nr. Pin Name
1 GND1 (**)
2 Rx/Tx+
3 Rx/Tx-
4 +V (reserviert)
Nr. Pin Name
1 SHIELD
2 M24V
3 RxD/TxD-P
4 n.c.
5 DGND
6 VP
7 P24V
8 RxD/TxD-N
9 n.c.
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Beschreibung
Schutz EMC
Ausgangsspannung Masse -24V
Datenempfang-/-übertragung
n.c.
Massei Vp
Positive Spannung VP +5V
Ausgangsspannung +24V
Datenempfang-/-übertragung
n.c.
Steckverbinder S5 innengewinde
Steckverbinder S4 innengewinde
Led Gelb
Led Rot
Led Grün
Anmerkung
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
Anmerkung
Die Terminierungswiderstände
müssen wie in der Abbildung
gezeigt angeschlossen werden.
VP (6)
390 Ω
Data line
RxD/TxD-P (3)
220 Ω
Data line
RxD/TxD-N (8)
390 Ω
DGND (5)
80395S_MHW_GFX4_06-2019_DEU
