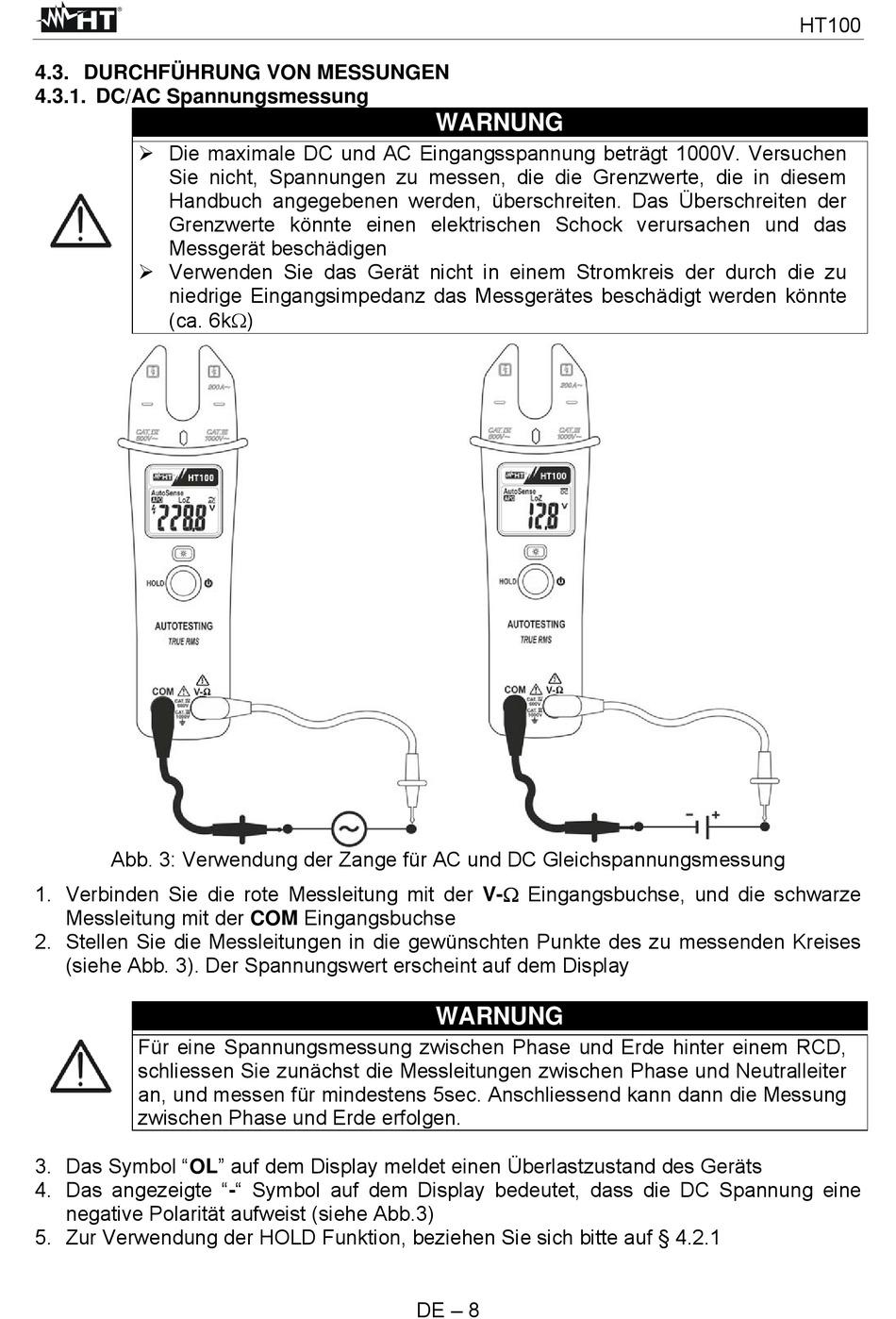

4.3. DURCHFÜHRUNG VON MESSUNGEN
4.3.1. DC/AC Spannungsmessung
Die maximale DC und AC Eingangsspannung beträgt 1000V. Versuchen
Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem
Handbuch angegebenen werden, überschreiten. Das Überschreiten der
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen
Verwenden Sie das Gerät nicht in einem Stromkreis der durch die zu
niedrige Eingangsimpedanz das Messgerätes beschädigt werden könnte
(ca. 6k)
Abb. 3: Verwendung der Zange für AC und DC Gleichspannungsmessung
1. Verbinden Sie die rote Messleitung mit der V- Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse
2. Stellen Sie die Messleitungen in die gewünschten Punkte des zu messenden Kreises
(siehe Abb. 3). Der Spannungswert erscheint auf dem Display
Für eine Spannungsmessung zwischen Phase und Erde hinter einem RCD,
schliessen Sie zunächst die Messleitungen zwischen Phase und Neutralleiter
an, und messen für mindestens 5sec. Anschliessend kann dann die Messung
zwischen Phase und Erde erfolgen.
3. Das Symbol "OL" auf dem Display meldet einen Überlastzustand des Geräts
4. Das angezeigte "-" Symbol auf dem Display bedeutet, dass die DC Spannung eine
negative Polarität aufweist (siehe Abb.3)
5. Zur Verwendung der HOLD Funktion, beziehen Sie sich bitte auf § 4.2.1
WARNUNG
WARNUNG
DE – 8
HT100
