4

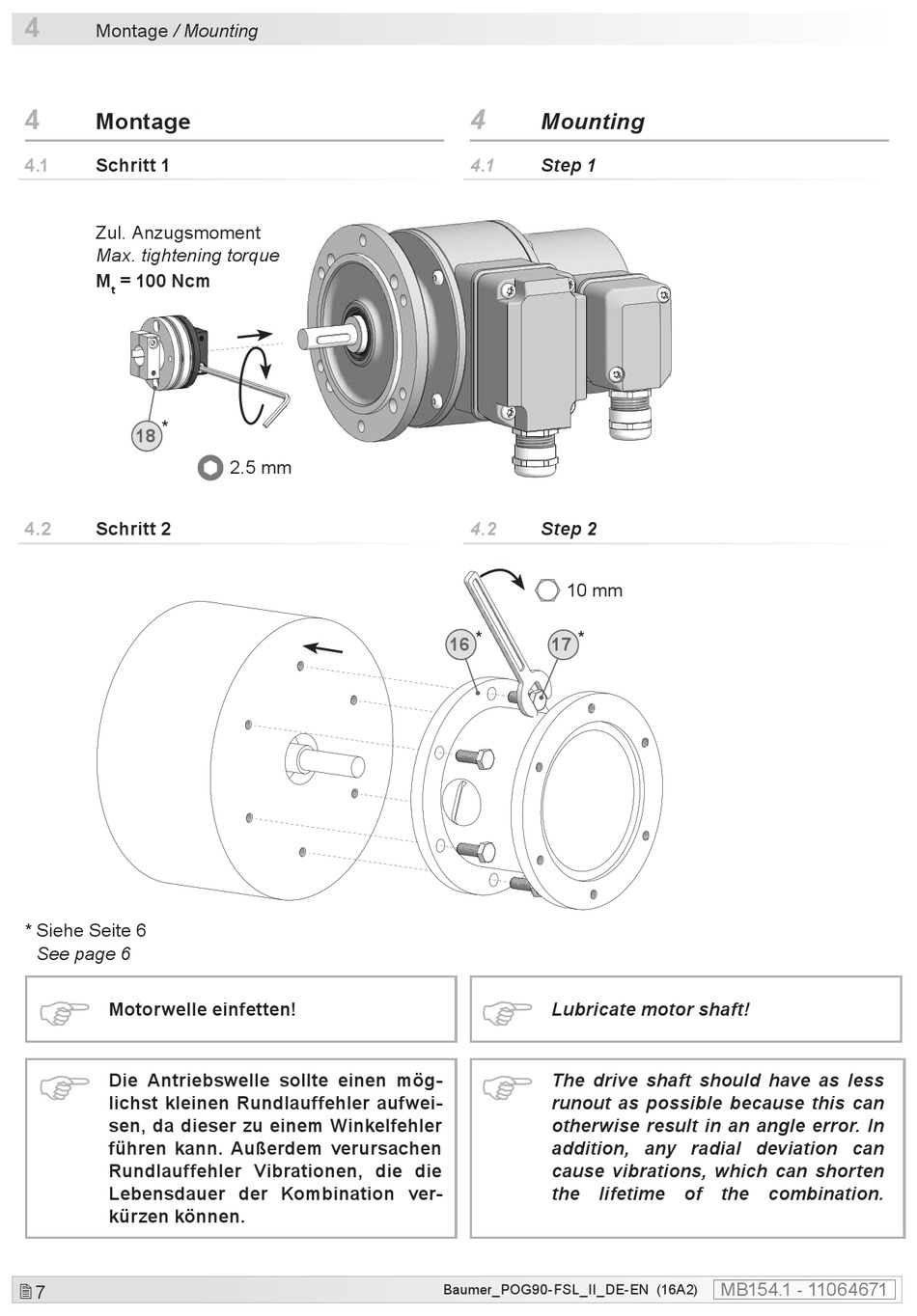

Montage / Mounting
4
Montage
4.1
Schritt 1
Zul. Anzugsmoment
Max. tightening torque
M
= 100 Ncm
t
*
18
4.2
Schritt 2
* Siehe Seite 6
See page 6
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann. Außerdem verursachen
Rundlauffehler Vibrationen, die die
Lebensdauer der Kombination ver-
kürzen können.
7
2.5 mm
4
Mounting
4.1
Step 1
4.2
Step 2
10 mm
*
*
16
17
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error. In
addition, any radial deviation can
cause vibrations, which can shorten
the
lifetime
Baumer_POG90-FSL_II_DE-EN (16A2)
of
the
combination.
MB154.1 - 11064671
