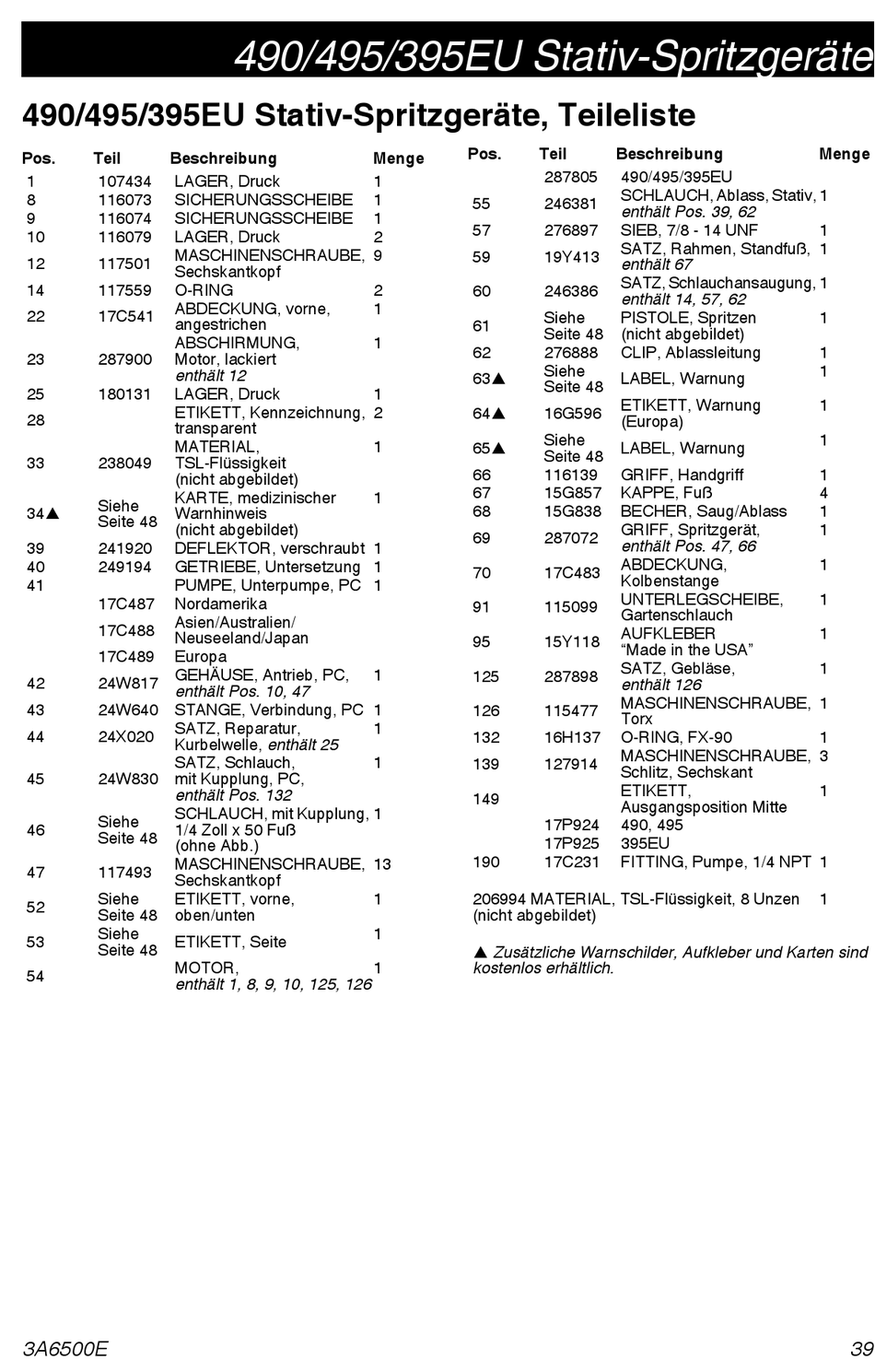

Graco Ultra MAX II 490 PC Pro Betrieb - Teile Seite 39

490/495/395EU Stativ-Spritzgeräte, Teileliste
Pos. Teil Beschreibung
1 107434 LAGER, Druck
8 116073 SICHERUNGSSCHEIBE
9 116074 SICHERUNGSSCHEIBE
10 116079 LAGER, Druck
MASCHINENSCHRAUBE,
12 117501
Sechskantkopf
14 117559 O-RING
ABDECKUNG, vorne,
22 17C541
angestrichen
ABSCHIRMUNG,
23 287900 Motor, lackiert
enthält 12
25 180131 LAGER, Druck
ETIKETT, Kennzeichnung,
28
transparent
MATERIAL,
33 238049 TSL-Flüssigkeit
(nicht abgebildet)
KARTE, medizinischer
Siehe
34 Warnhinweis
Seite 48
(nicht abgebildet)
39 241920 DEFLEKTOR, verschraubt 1
40 249194 GETRIEBE, Untersetzung 1
41 PUMPE, Unterpumpe, PC 1
17C487 Nordamerika
Asien/Australien/
17C488
Neuseeland/Japan
17C489 Europa
GEHÄUSE, Antrieb, PC,
42 24W817
enthält Pos. 10, 47
43 24W640 STANGE, Verbindung, PC 1
SATZ, Reparatur,
44 24X020
Kurbelwelle, enthält 25
SATZ, Schlauch,
45 24W830 mit Kupplung, PC,
enthält Pos. 132
SCHLAUCH, mit Kupplung,
Siehe
46 1/4 Zoll x 50 Fuß
Seite 48
(ohne Abb.)
MASCHINENSCHRAUBE,
47 117493
Sechskantkopf
Siehe ETIKETT, vorne,
52
Seite 48 oben/unten
Siehe
53 ETIKETT, Seite
Seite 48
MOTOR,
54
enthält 1, 8, 9, 10, 125, 126
3A6500E
490/495/395EU Stativ-Spritzgeräte
Menge
1
1
1
2
9
2
1
1
1
2
1
1
1
1
1
1
13
1
1
1
Pos. Teil Beschreibung
287805 490/495/395EU
SCHLAUCH, Ablass, Stativ,
55 246381
enthält Pos. 39, 62
57 276897 SIEB, 7/8 - 14 UNF
SATZ, Rahmen, Standfuß,
59 19Y413
enthält 67
SATZ, Schlauchansaugung,
60 246386
enthält 14, 57, 62
Siehe PISTOLE, Spritzen
61
Seite 48 (nicht abgebildet)
62 276888 CLIP, Ablassleitung
Siehe
63 LABEL, Warnung
Seite 48
ETIKETT, Warnung
64 16G596
(Europa)
Siehe
65 LABEL, Warnung
Seite 48
66 116139 GRIFF, Handgriff
67 15G857 KAPPE, Fuß
68 15G838 BECHER, Saug/Ablass
GRIFF, Spritzgerät,
69 287072
enthält Pos. 47, 66
ABDECKUNG,
70 17C483
Kolbenstange
UNTERLEGSCHEIBE,
91 115099
Gartenschlauch
AUFKLEBER
95 15Y118
"Made in the USA"
SATZ, Gebläse,
125 287898
enthält 126
MASCHINENSCHRAUBE,
126 115477
Torx
132 16H137 O-RING, FX-90
MASCHINENSCHRAUBE,
139 127914
Schlitz, Sechskant
ETIKETT,
149
Ausgangsposition Mitte
17P924 490, 495
17P925 395EU
190 17C231 FITTING, Pumpe, 1/4 NPT 1
206994 MATERIAL, TSL-Flüssigkeit, 8 Unzen
(nicht abgebildet)
 Zusätzliche Warnschilder, Aufkleber und Karten sind
kostenlos erhältlich.
Menge
1
1
1
1
1
1
1
1
1
1
4
1
1
1
1
1
1
1
1
3
1
1
39
