Airless-Spritzgeräte
Nur für den sachgemäßen Gebrauch bestimmt.
Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenzonen
nicht geeignet.
Zum portablen Airless-Spritzen von Bautenanstrichen.
490/495/595/395EU Modelle:
Zulässiger Betriebsüberdruck 3300 psi (228 bar, 22,8 MPa)
Zusätzliche Informationen zu den Modellen siehe Seite 3.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in diesem und in allen mitgelieferten
Handbüchern aufmerksam durch.
Machen Sie sich mit den Bedienelementen und dem korrekten Gebrauch der
Ausrüstung vertraut.
Bewahren Sie diese Anleitung auf.
Pistole – 311861 (Contractor/FTx) 312830 (SG3)
Nur Original-Ersatzteile von Graco verwenden.
Bei Verwendung von Ersatzteilen, die nicht von Graco stammen, kann die Garantie erlöschen.
Sachverwandte Handbücher
Pumpe – 334599
334539E
DE
ti24941a
Werbung
Inhaltsverzeichnis
Fehlerbehebung

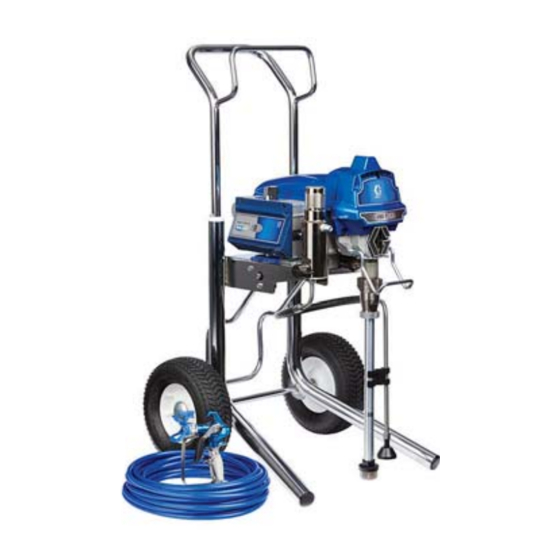

Verwandte Anleitungen für Graco Ultra MAX II 490 PC Pro
